雷尼绍：REVO五轴测量系统

REVO®系统可在一台坐标测量机上执行高性能扫描测量、非接触式测量和表面粗糙度分析。

多类型传感器五轴测量系统

REVO系统采用同步运动和五轴测量技术，极大降低了坐标测量机在超高测量速度下的动态误差。

这是通过坐标测量机做慢速线性运动的同时由REVO-2测座完成要求的快速运动来实现的。采用灵活的端部感应技术进一步增强了系统的精度和性能。可拆卸的测头系统配用低成本交换架，提高了系统灵活性。

速度、精度、灵活性

REVO®五轴测量系统可安装在新坐标测量机上，也可作为已获得认证的升级选件安装在现有坐标测量机上，其优点包括：

•表面粗糙度检测和尺寸测量。

•节省15%至50%的检测周期时间。

•大幅提高效率，降低资金投入。

雷尼绍五轴坐标测量机测量解决方案

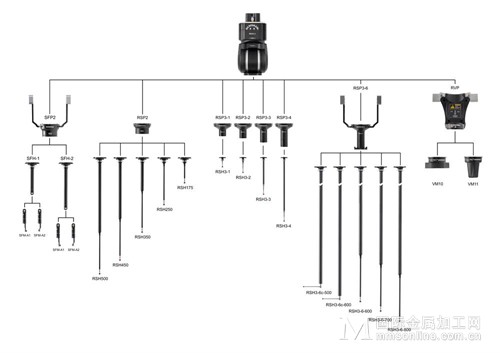

REVO-2测头选项

RSP2

RSP2是一种专门用于REVO系统的精巧的端部感应测头，能够进行2D扫描测量 (x, y) 和3D触发式测量。

RSP3

RSP3系列是RSP2测头的补充，为REVO系统提供3D扫描测量 (x,y,z) 能力，并可配用曲柄式测针。它用于三轴扫描测量，例如在测量过程中，使用固定的REVO测座角度。

SFP2

使表面粗糙度检测与坐标测量机的测量程序整合，可以在扫描测量与表面粗糙度检测之间自动切换。

RSP3-6

RSP3-6的测量能力增强，可深入较大工件的深孔检测相关特征。它配备直测针和星形测针，适合超长加长杆多角度测量应用，可用于触发式测量和2D扫描测量。

RVP

REVO-2 RVP将非接触式检测功能添加至REVO系统现有的触发式、高速接触式扫描测量和表面粗糙度测量功能中，可对不适合采用接触式测量的工件和特征进行全面检测。

控制器系统

雷尼绍的UCC S5坐标测量机用控制器融入了五轴测量技术，它构成了五轴测量系统的基础 — 三个机器轴加上测座的两个回转轴。UCC S5的专利技术可提供独特的运动指令、同步和五轴测量功能。

为实现高速扫描测量，五轴测量系统必须具有完全集成的控制环。这可以通过雷尼绍UCC S5和SPA3系统来实现。

REVO系统交换架

REVO的交换架用于在坐标测量机上实现测头与测针吸盘自动交换。该系统的主要作用是：提供使用和存储更长测针和多星形测针组件的能力，进而提高测量的灵活性。

要实现最佳测量性能，则应使用REVO交换端口（RCP TC-2、RCP TC-3和RCP2）和自动交换架 (FCR25) 来自动交换REVO测头与测针吸盘。这些端口安装在模块交换架系统 (MRS2) 上。

更快标定

在标准球上的REVO校准

在传统的坐标测量机上进行标定需要花费大量的时间，而这些时间本可用来测量工件。REVO-2标定方法采用安装在工作台上的标准球，简单实用，可测定测座和测头的实际几何尺寸，一次操作即可在任意位置进行测量。

如果坐标测量机仅用于单个或有限数量的工件，典型情况下可能会使用10个测座方向。这些位置的标定时间可能会花费30分钟左右。REVO-2仅需要20分钟即可完成。

如果坐标测量机用于多个工件，典型情况下可能会使用40个测座方向，极大延长了标定时间 — 大约2小时；而REVO-2仅需要20分钟即可完成。

标定过程将定期重复进行，以便符合质量管理程序或修正测头碰撞问题，因此日积月累，可以节省大量时间。

（雷尼绍）
