雷尼绍RLE激光尺助力医疗行业打造高品质产品

寻求一款!应用于医疗平台的多功能高精度激光尺?

Aerotech是一家致力于运动控制科技研发的公司，其以高精度的系统、平台及定位工作台而著称，旨在为全球工业、政府、科学和研究领域的客户开发精密运动控制解决方案。

Aerotech服务的客户群体以追求“更好、更强、更快”为目标，不断突破精密测量的界限。

其业务涉及运动控制产品的全面开发，对这类产品而言，导致测量不确定度的变量乃至激光尺都是影响运动控制的关键因素。

Aerotech向雷尼绍寻求一款尺寸更小、测量精度更高的紧凑型高精度激光尺。研究表明，RLE激光尺可以缩短与测量点之间的距离，极大降低了对精密机器测量不确定度的影响。

RLE激光尺系统

每个项目都是独一无二的

Aerotech的大部分业务是定制设计精度与效率并重的运动系统。例如，该公司的平台用于测量最终在高价值生产过程中用作标准件的部件，必须尽可能降低测量不确定度。

精密测量会受到一些因素的影响，包括环境变化、热膨胀、光学元件的质量等。

尽管如此，对测量不确定度影响很大的一个因素— 阿贝 (Abbe) 偏置 — 却可以使用合适的激光尺进行“规避”。正如Aerotech业务拓展经理William Land解释的那样，Abbe偏置由测量反馈设备（在本例是激光尺）与测量点之间的距离来确定。

传感器距离关注点越远，测量不确定度越大。一些平台制造商在考虑到尺寸和设计的限制后，通过埋入方式将（激光）光栅尺安装在平台下部。

这就增加了平台上的测量点与关注点之间的距离。埋入平台下部的（激光）光栅尺不会检测平台上其他装置的倾侧、摇摆以及运动轴的滚摆、俯仰或扭摆状况，进而导致测量不确定度。虽可将某些超紧凑型光栅尺放置在离测量点更近的位置，但其测量精度会受到限制。

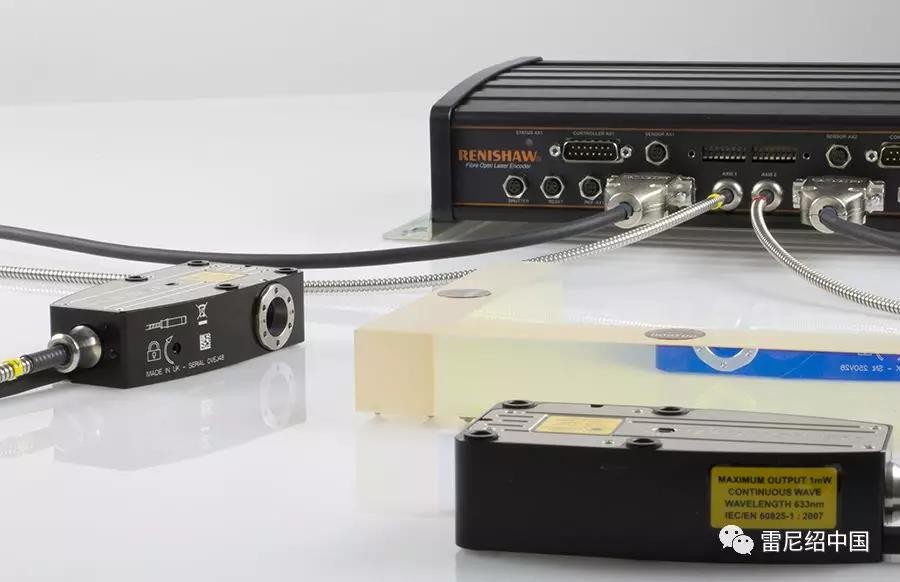

RLE紧凑型激光头

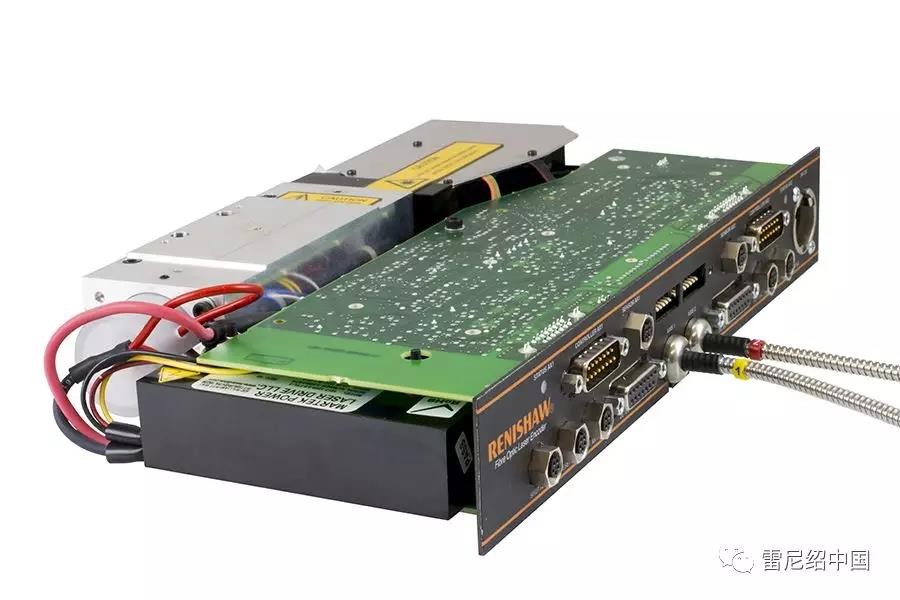

RLU激光尺

“为完全避免这种情况，我们使用了RLE20激光尺。RLE20激光尺减小了偏置，使测量点尽可能靠近刀具点或关注点，”Land说。“雷尼绍激光尺的测量轴与摄像机轴在测量点会发生名义相交。激光器测量位置与部件被测位置之间的偏置实际为零。RLE紧凑型激光头设计灵活，稳定性非常好。”

小巧、简单、精确

雷尼绍激光尺结构简单、精度高，具有许多应用优点，可以直接集成到装配生产线中。

Aerotech使用的RLE20-DX-DG激光尺具有较高的数字分辨率，是一款最大分辨率可设定为10nm的双光程零差激光尺。采用激光干涉测量技术，波长成为表示测量距离的基本单位。因此，波长稳定性与测量重复性直接相关。

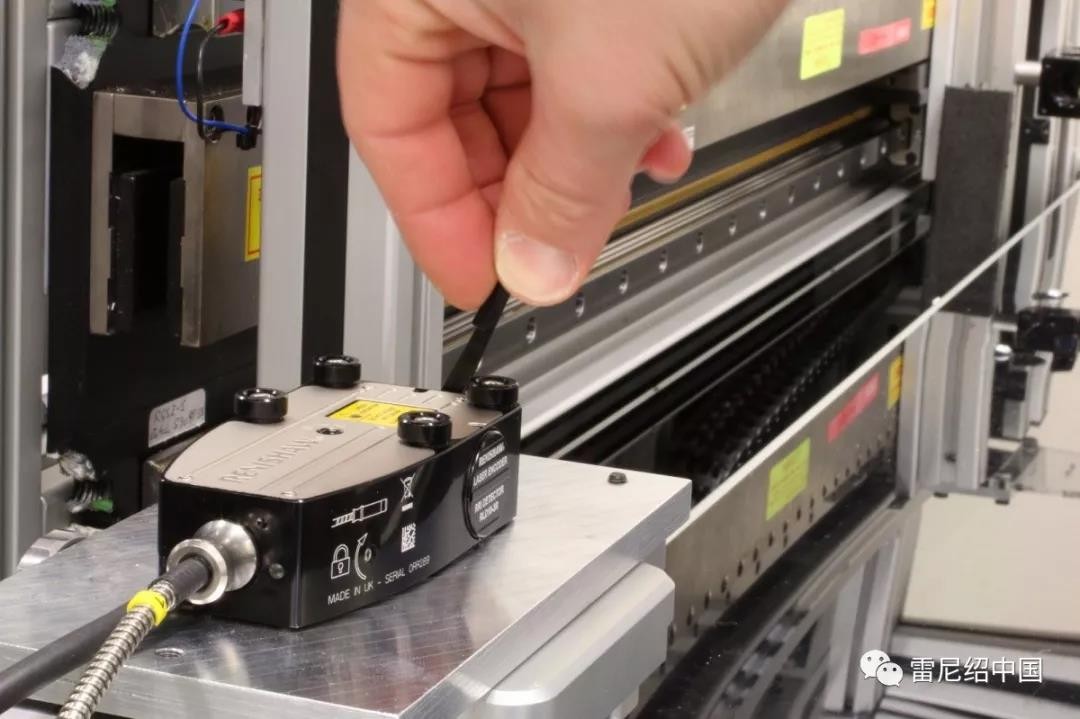

RLE安装和准直

Land指出，Aerotech的技术人员甚至可携带这些激光尺到现场应用。“我们可以携带这些设备到客户现场，对机器进行重新校准。此外，发射头和总体系统尺寸较小，我们通常会将这些设备装入便携箱，带到工厂进行内部校准作业，”Land说道。

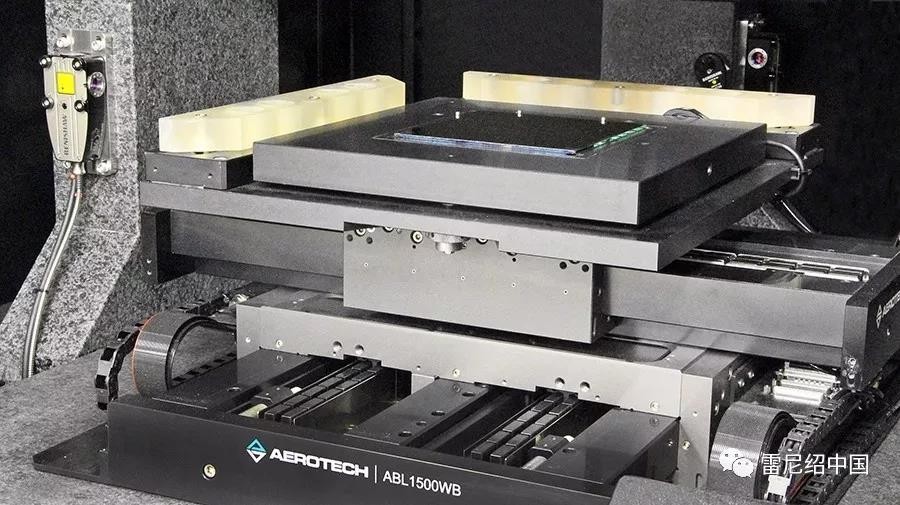

XY平台上的RLE系统

使用优质组件打造高品质产品

许多行业的客户需要使用精确运动控制来定位和测试干涉仪、自准直仪、影像仪系统和天线等设备中的传感器。这些高精度应用不断突破精密测量的界限，客户也依赖Aerotech提供测量技术。

另一方面，Aerotech积极寻求合作伙伴，以向客户传授工艺知识、加强自身能力并为这些严苛应用提供高性能自动化控制解决方案。

“借助雷尼绍激光尺，我们能够超越客户提出的标准，”Land说。“我们之所以能够不断获得成功，部分归因于雷尼绍带来的技术进步。”

（Marketing 雷尼绍中国）
