常见电火花线切割机加工原理

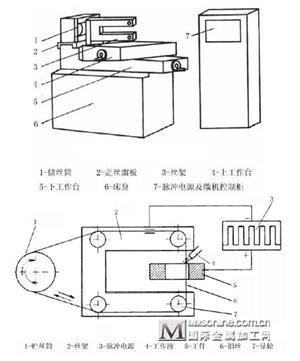

1、 电火花线切割加工的基本原理如图所示：
是利用连续移动的丝电极（接负极）与工件（接正极）在工作液中的脉冲放电来蚀除金属。因放电高温不仅使工件该处金属熔化、气化，也使工件与电极丝间的工作液气化。气化的金属和工作液蒸气瞬间迅速热膨胀，并具有爆炸特性。靠这种热膨胀和局部微爆炸，抛出熔化和气化了的金属材料而实现对工件的电蚀切割加工。走丝方式有两种：①高速走丝，速度为9～10 米／秒，采用钼丝作电极丝,可循环反复使用；②低速走丝，速度小于10 米／分，电极丝采用铜丝，只使用一次。
2、主参数及规格系列
工作台面宽度
3、主要特征
利用轴向移动的金属丝作工具电极，工件按所需形状和尺寸作轨迹运动切割导电材料。
4、主要用途
主要用于模具制造，在样板、凸轮、成形刀具、精密细小零件和特殊材料的加工中也得到日益广泛的应用。此外，在试制电机、电器等产品时，可直接用线切割加工某些零件，省去制造冲压模具的时间，缩短试制周期。
