昂科TX7+ 高产能磨床

TX7+ :行业产品标准的制定者

　　数控刀具磨削的基准

　　ANCA经过二十多年的不懈研发努力，不断聆听顾客心声，并创新以满足客户需求，最终推出了TX7+数控磨床。以往二十多年以来，我们在数控技术，机械和电子技术以及软件工程领域的不凡成就造就了这款独特的产品。它已成为数控刀具磨削领域的榜样。

　　精准，高效，灵活和自信

　　精准，高效，灵活及自信是ANCA的核心价值观，而TX7+正是这一价值观的完美体现！先进的机械概念及其无瑕的操作性能保证了磨削产品最高的精度及优质的表面光洁度.

　　高强度的TX7+以其精心设计的刀具加工和自动化设计确保达到高水平的生产效能。ANCAToolRoom® 软件组满足了您灵活多变的日常应用需求。同样重要的是，作为您的合作伙伴，ANCA将给您带来十足的信心。我们将一如既往地为您提供世界一流的客户支持和不断创新，技术领先且性能可靠的设备。

　　精准和可靠

　　无疑，磨削刀具的精度和光洁度是客户最为重要的需求之一。这也是ANCA TX7+的显著特色之一。所有线性轴和旋转轴及磨头都使用了ANCA直接驱动技术。在我们的设计中，所有的皮带，皮带轮和齿轮都被去除。这样，在提高了精度的同时更提高了可靠性。振动的减少也进一步提高了TX7+磨削产品的表面光洁度。

　　直驱主轴

　　TX7+设有直驱主轴，每分钟最高转数达10,000转，37千瓦 (49 马力)。高速应用情况下，每分钟最高转数还可以达到15,000转。

　　主轴在3,500转时可获取其最高功率，用于磨削整体硬质合金刀具和高速钢非常理想。

　　ANCA TX7+基本概况

• ANCA TX7+可广泛应用于磨削各种类型的刀具和精密的零件。

• 适合高负荷生产或修磨高精度切削和钻削刀具。

• 自动砂轮更换器能够一次安装八个磨削砂轮。

• CIMulator3D三维模拟可以离线设计、开发刀具。

• 各类刀具夹持系统和支撑工具以适应不同需求。

• 广泛的自动化方案增加无人操作。

• TX7+Xchanger 选项配有16组砂轮，生产率更高和功能更为多样化。

TX7+ : 如何达到高效能？

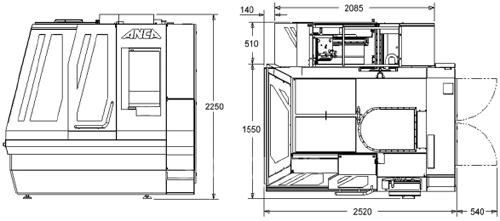

　　大工作空间

　　尽管其结构紧凑，TX7+却能够提供很大的工作空间。它可以磨削长达400毫米（16英寸）、直径为300毫米（12英寸）的刀具，能够在4个象限定位磨削砂轮。任意左右切刀具切削方向和左右螺旋组合均可实现。

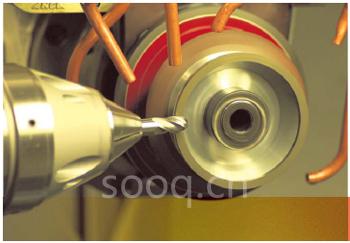

　　集成修整器

　　高速床头箱上设有修整轮，这样即可对磨削砂轮进行在线修整。对于任何无人高效磨削操作而言，此项操作都是必备的。

　　可从DXF文件中导入定制的砂轮形状，并可在任何磨削程序中自动修整和使用。

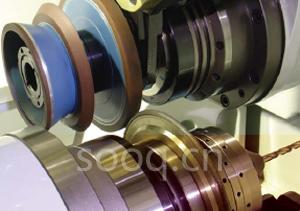

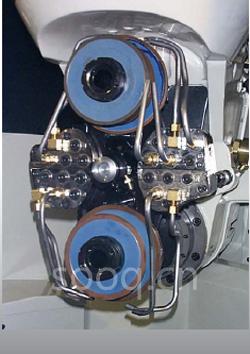

　　冷却管和砂轮自动转换

　　ANCA TX7+包含一个自动砂轮转换器，从而使得在一次装夹，一个磨削周期内可以使用八个磨削砂轮（每只砂轮杆四个）。冷却管可随砂轮自动转换，从而保证了每个砂轮冷却液的传输永远保持最佳状态。

　　磨床增强选项

　　P轴-数控移动式托架

　　ANCA已开发出三种可互换的P轴结构，能够在TX7＋磨削刀具时提高刚性和精确度。磨削细长刀具时，带有固定衬套的移动托架或Arobotech液压浮动托架在磨削点下提供支撑。或者，P轴可设置成数控尾架,用于两顶尖之间磨削。

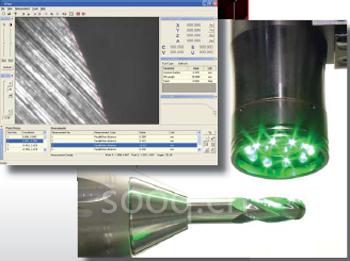

　　iView

　　iView是由ANCA开发的高精度刀具测量系统。磨床中安装了CCD相机，无需从磨床中取出刀具即可精确测量它。测量所得数据可直接导入磨削程序中用于自动尺寸补偿，这样就可以消除由于将刀具转至其他测量设备时引起的误差。

　　软件

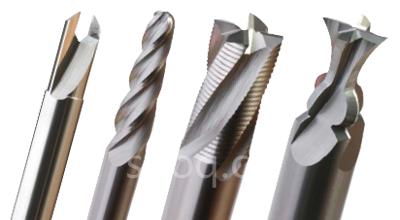

　　标准 ToolRoom®软件组支持磨削立铣刀，钻头，铰刀和阶梯刀具。它既灵活又简便，可以方便快捷地制造出最为复杂的刀具。除了标准刀具以外，软件选项能够让TX7+磨削:

•轮廓刀具

•三面刃铣刀

•冲头

•木工刀具

•使用UGS CAD/CAM磨削的三维形状零件

TX7+Xchanger 砂轮库 :提供最大的磨削灵活性

　　更多砂轮组

　　ANCA的Xchanger砂轮库 是数控磨床中最新开发的产品，专为TX7+的用户设计，进一步提升了生产效率。它提供了在加工过程中自动更换多达16组砂轮组和冷却液集流板的机构。

　　TX7+Xchanger砂轮库 为从事大批量或复杂形状刀具生产的刀具制造商提供了强大而又可靠的解决方案。由于添加了更多砂轮，实际上免去了恼人的更换砂轮组的停工时间。

　　生产效率

　　iGrind软件能够在准确的时间指引砂轮更换，操作人员无需手工更换，这样就延长了无人操作的时间。

　　因为冷却液集流板和砂轮组一起更换，所以设置冷却管就不会担搁时间。操作人员可在机床外设置冷却管因而无需为此间断生产。

　　多功能

　　由于Xchanger机构和砂轮库可以放置钻头和立铣刀之类切削刀具，因而可以在工件上打孔，铣燕尾槽和键槽等。

　　能够存放16组砂轮组，因而能够非常方便地加工诸如丝锥和轮廓刀具等需要多个砂轮的复杂形状刀具。操作人员可以从64个砂轮中自由选择。

　　由于系统使用当前的TX7+的Big Plus砂轮杆，所以无需特殊过渡装置。

　　安全

　　自动砂轮更换使操作人员无需在磨削过程中处理砂轮组。这就减少了和有害油质和碳化物的接触。

　　同时基本也排除了把手伸进磨床中更换砂轮组而可能造成的肌肉伤害。

　　上料机选项

　　自动上料机通过无人操作而提高了数控磨床的生产效率。ANCA为TX7+和 TX7+Xchanger都提供了两款创新自动化上料选项。

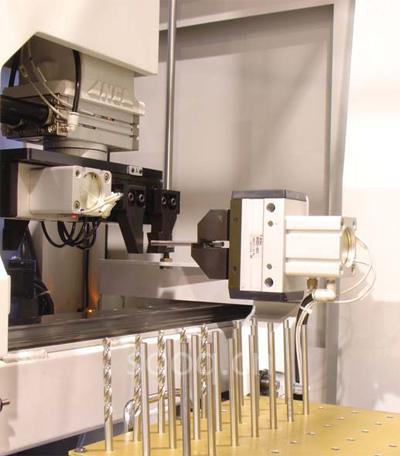

　　盘式上料机

　　ANCA标准的TX7+盘式上料机适于直径为3－32毫米，最长为220毫米的刀具。根据尺寸，上料盘容量分别为40，96或220个刀具。对于特殊应用，装载容量可能有所不同。如名所示，盘式上料机使用上料盘在盘座中存放刀具。由于刀杆和成品刀具都存放在同一个上料盘中，所以只需要一只上料盘。

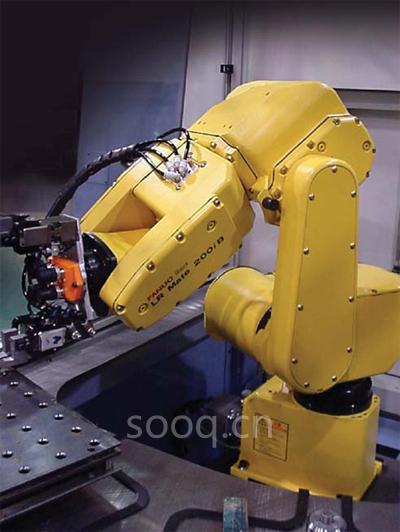

　　机器人上料机

　　Fanuc可靠的 LR Mate 200机器人是复杂上料需求的理想解决方案。机器人上料机装有一个气动旋转头，上面有配两只夹爪，使其非常灵活和敏捷。机器人上料机被安置在TX7+机后透明外罩中的独立工作台上，操作人员可通过两个互锁的移动门进入。上料机由一个操作面板控制，并使用ANCA设计的软件与TX7+相连。

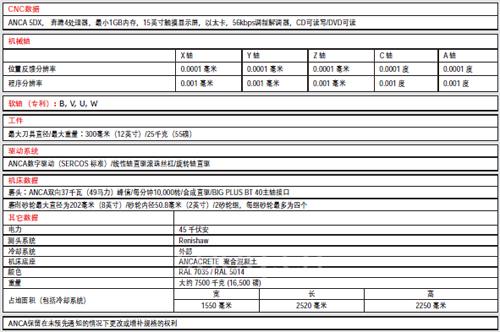

技术规格 - TX7+

ANCA 全球支持，亦是您的投资所在

　　全球业界之选

　　ANCA TX7+是全球数控刀具磨床业界之选，而这些世界级领先企业对于刀具的精度和可靠性都有着至高无上的追求。无论您需要制造，修磨高精度标准刀具，还是加工特殊刀具及特殊零件，TX7+都可以满足您对生产强度和灵活性的要求。

　　TX7+磨削球头铣刀，旋转锉，直刃和阶梯钻头，膝关节，骨锉刀，航空和汽车零部件效果均非常理想。

　　当您购买了ANCA产品，您可以完全确信无论您身处世界何地，你将永远拥有来自ANCA遍布30多个国家的超过10家分支机

　　构的训练有素，客户导向的销售和支持网络的支持。

　　我们的成功来源于对客户的快速反应，持续的创新，同时整合能力和我们的全球网络使我们脱颖而出。

　　精准、高效、灵活和自信是ANCA的核心价值观，带给您技术超群的产品，提供高精度、可靠、一致的生产能力以及让您灵活充分利用新的获利机会。
