株硬刀具应用之电机箱体加工

箱体是电机的重要组成部件，它是传动零件的基座，应具有足够的强度和刚度。

箱体通常用灰铸铁制造，灰铸铁具有很好的铸造性能和减振性能。对于重载或有冲击载荷的减速器也可以采用铸钢箱体。

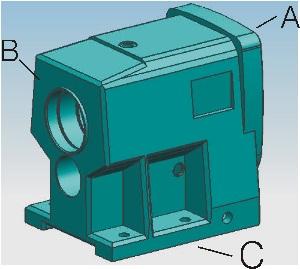

加工工艺流程：

粗铣A面——粗、精铣C面(底面)——粗铣B面——精铣A、B面——粗镗孔——铣沟槽——精镗孔——钻孔——攻丝

面铣加工

使用刀具：FMD02-080-A27-PN11-08

推荐参数：Vc=200m/min，fz=0.2mm/z，ap=2-5mm

☆刀片带修光刃，在不同切深时依然保证稳定的表面质量。

☆最适合铸铁加工，尤其适用汽车行业缸体铣削。

☆最大切深可达15mm，切深大于4mm时，机床功率最好在10千瓦时以上；机床功率不够请选择轻载槽型和疏齿结构。

沟槽加工

使用刀具：SMP05-039X3.0-XP25-QC16-03

推荐参数：Vc=150m/min，fz=0.15mm/z

☆  刀片有圆头和方头两种刀头形式，每片刀片有3个有效切削刃；

☆  刀片立装，同一刀片可适用于外圆、内孔车刀杆及沟槽铣削刀杆；

☆  广泛用于各类机械加工行业的轴类、环类零件的浅槽加工及沟槽铣削，尤其是电机，发动机行业的传动件、连接杆等。

大孔加工

粗镗：

使用刀具：新型同动式粗镗刀

使用刀片：YBD152/CCMT09T304-HM

推荐参数：Vc=150m/min，fz=0.2mm/z

精镗：

使用刀具：新型精密镗刀

使用刀片：YNG151/TBGH060102L

推荐参数：Vc=180m/min，fz=0.1mm/z

孔口倒角：

使用刀具：CMA01-032-XP32-SP12-03

使用刀片：YBG302/SPMT120408

推荐参数：Vc=160m/min，fz=0.2mm/z

小孔加工

钻孔：

使用刀具：SU系列钻头

推荐参数：Vc=50-100m/min，f=0.1-0.15mm/r

☆ 适用范围广泛，能实现对P类（钢）、M类（不锈钢）、K类（铸铁）、S类

（耐热合金）等多种材料的高效加工。

☆ 优化的槽型结构以及波形切削刃，实现超群的锋利性和强度，切屑排出更加流畅。

☆ 140°顶角降低了钻孔初始阶段的进给力,提供极好的自定能力,以提高孔的加工质量。

攻丝:

丝锥

推荐参数：Vc=20m/min，f=1mm/r

（株洲钻石切削刀具股份有限公司）
