山特维克可乐满最新推出的CoroMill®176全齿形滚刀

国际金属加工网

　　山特维克可乐满于2011年10月1日正式推出用于齿轮滚削的新型全齿形滚刀CoroMill 176。

　　CoroMill 176是可重磨HSS（高速钢）刀具最具性价比的替代产品，专为加工模数4-6的齿轮而设计，可用于粗加工、半精加工和精加工。此类刀具能使用更高的切削速度，并且换刀更为简单快捷。

　　与传统的高速钢刀具相比，使用这种可转位全齿形滚刀加工可将切削时间减少50%，同时还可使刀具寿命翻倍，是高效率齿轮滚削的理想选择。

　　山特维克可乐满现可提供加工 DIN3972-2 齿形的标准硬质合金刀片，同时也可以按要求订制特殊齿型的刀片，比如齿顶修缘和带有齿底沉割的齿廓。CoroMill176滚刀采用了iLock 刀片定位技术，确保了加工精度和稳定性，使用起来也非常简便。滚刀按DIN3968标准的B级精度设计。

特点
• 高切削速度
• 长刀具寿命，缩短停机时间
• 刀具更换方便,重复定位精度高
• 无额外的重磨或重涂层成本
• 与HSS刀具相比，降低了每件齿轮的加工成本

应用
• 用于变速箱、重型卡车和风电业的齿轮
• 粗加工、半精加工和精加工
• 齿型符合DIN 3972-2
• 模数范围：4–6
• 滚齿机、多任务机床、五轴机床

技术特性
• 质量等级B，符合DIN 3968
• 有效齿数多，缩短了每个齿轮的加工时间
• iLock刀片接口提高了精度,公差小
• 刀片转位简单快捷（参见下一页上的操作说明）
• 适合钢的高性能加工刀片材质GC1030
• 带PM槽型的标准刀片
• 也可按要求订制特殊齿型的刀片
• 刀体可作为定制刀具提供\

性能

工况
工序    外齿轮滚削
零件    行星齿轮
工件材料   钢，17CrNiMo6，ISO P

切削参数                        CoroMill 176               其它HSS刀具
vc m/min (ft/min)              130 (426.5)                   50 (164)
n rpm                                  230                              96
vf mm/min (inch/min)       6.94 (22.769)               2.85 (9.350)
fn mm/r (inch/r)         3–3.5 (9.842–11.483)    3.1–3.25 (0.122–0.128)
----------------------------------------------------------------------------

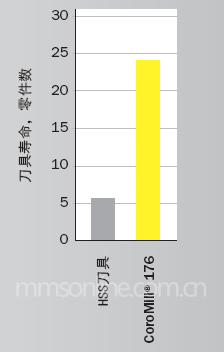

完成齿轮数   24    6
分钟/齿轮   90     200
----------------------------------------------------------------------------
与HSS刀具相比，CoroMill 176在更高的切削参数下能够在额定的加工时间内生产更多的齿轮。
