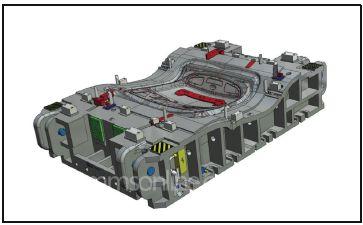

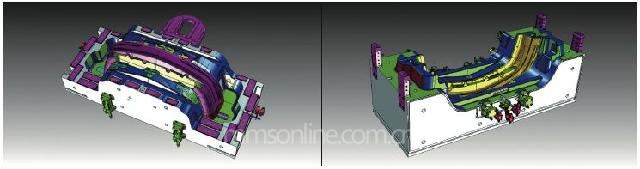

TD TOOLING—模具设计解决方案

  TD Tooling是Extech为工具、模具设计及制造者提供的全面的CAD解决方案。TD Tooling体现了Extech革命性的技术特点,如:GSM(全局形状建模)技术、区域建模技术等。基于强大的CAD解决方案,可以实时地修改复杂模型。TD Tooling 提供了3D组件库、最流行的商业目录、广泛的直接转换器,并且可以添加CAM软件、与TD PLM进行整合等。管理不同质量级别、不同CAD格式的文件是模具制造者最具挑战性的任务之一,因此,拥有正确的工具来简便的编辑中间格式的文件(IGES、STEP……)是非常重要的。模具设计过程中的另一个关键的问题依然是在一个“混合的环境”下工作,该环境可以带来2D设计的速度、以及优质而精确的曲面与实体建模。基于这些原因,TD Tooling提供了一个2D/3D整合的设计环境,专业人员可以根据自己的需求而选用。

  混合建模

  TD Tooling是市场上唯一可以提供卓越的混合建模功能的软件。它将实体与曲面工具进行了完美的整合,可以在同一环境下使用曲线、曲面、实体等建模技巧,并以一种非常自然的方式在各种建模技巧中切换。

  GSM-全局形状建模

  GSM技术是唯一可以在设计的任何阶段对模型进行精确而快速的创建与修改的工具。全局形状建模、区域建模、填充以及区域拔模等只是GSM众多强大特性中的一部分,使用它们可以修改或重建导入的低质量的曲面(开发实体)。

  2D/3D/PLM整合

  TD Tooling提供了单一的2D/3D/PLM设计环境,避免了昂贵的2D/3D转换界面。TD Tooling高级别的2D与3D环境,确保了非常高的互动级别。另外,TD Tooling与TD PLM的完美整合可以用来创建BOM并进行数据搜索。TD PLM是一个管理维护模具及设备的重要工具。

  ISM-交互建模技术

  最新的交互建模技术(ISM)允许用户直接修改原生的或是导入的实体模型,帮助用户克服草图约束以及创建顺序的逻辑限制,直接获得一个期望的结果。ISM技术提供了一种灵活的、革命性的零件建模手段,使用户彻底摆脱了参数化建模的限制。

  智能对象与链接尺寸

  TD Tooling独特的智能对象功能允许用户完全或部分的捕获、重用、分享建模元素(草图、特征、零件、装配体等)。其益处在于可以创建公司标准、减少设计错误以及缩短设计周期。用户也可以按自己的需要自行定义智能对象。
链接尺寸为设计工具或模具结构提供了更加直观与直接的方法。当插入或编辑特征时,可以通过简单的鼠标操作,从周围的几何(包括实体、曲面、2D几何元素等)直接拾取一个尺寸值,并保持其链接关系。通过链接尺寸,用户可以加速装配体的建模过程或快速的从2D DWG/DXF图形创建一个3D模型。因此,自上而下的装配与零件设计的速度将更快,错误将更少。

  全局扫描

  沿着2D或3D路径(可能包含尖角)扫描的特殊方式也是具有关联性的。用户可以通过改变参考曲线与边界来测试不同的形状。如为模具制造设计一个对象时,允许只创建一部分曲面,当边界轮廓更改时部分曲线也将会发生更改,进而曲面也将自动更新。

  2D与3D转换器

  TD Tooling提供了2D转换功能,支持的格式包括DWG、DXF、IGES和Draftmaker。同时还提供了3D转换功能,支持IGES、STEP、VRML、IV、STL、VDA、WaveFront、Viewpoint、TD Neutral Format和ASCII points。TD的转换插件Thinkdirect(可选插件)支持所有主流3D软件格式,如Catia V5读/写、Pro/E读、Parasolid、Catia V4读/写(含2D)等。

  TD Tooling系统配置

  最低配置
  系统要求:VistaTM、XP x 64专业版、XP专业版/家庭版SP2或更高、
  Microsoft® Windows 2000专业版/服务器版SP4或更新
  CPU:Intel® Pentium 4 2GHz 或支持SSE2功能的等效AMD系统
  系统内存:1 GB
  虚拟内存:1 G
  硬盘空间:600 MB
  显卡:64 MB OpenGLTM 1.4显示卡
  其它需求:Microsoft®.NET Framework Version 2.0或更高、
  Microsoft® Internet Explorer 6.0或更高
  最佳配置
  系统要求:VistaTM 、XP x 64 专业版、 XP专业版/家庭版SP2或更高、
  Microsoft® Windows® 2000专业版/服务器版SP4或更新
  CPU:Intel® Pentium 4 2.4GHz 或支持SSE2功能的等效AMD系统
  系统内存:3 GB
  虚拟内存:2 G
  硬盘空间:600 MB
  显卡:256 MB OpenGLTM 1.4 显示卡
  其它需求:Microsoft®.NET Framework Version 2.0或更高、
  Microsoft® Internet Explorer 6.0或更高
