生产制造 | NCSIMUL通用CAM仿真数据接口应用之hyperMILL

在现代数控加工领域，工艺设计与仿真验证的深度融合已成为提升生产效率和加工安全性的核心环节。在竞争无比激烈的机加工企业，价格昂贵的高端数控机床是企业的核心资产之一，一次撞机事故将造成高端数控机床的精度不可修复，直接给企业带来不可逆的巨大经济损失。

海克斯康工业软件NCSIMUL是一款专注于数控机床加工仿真及优化的软件。通过在软件中的虚拟机床和控制器，可直接仿真机床上使用的G代码文件，将G代码程序的安全问题提前发现并规避。传统CAM编程软件缺少G代码层面的仿真验证，因缺乏G代码层面的全机床仿真造成的零件过切，零件报废，甚至是撞机的事故比比皆是。通过CAM接口传递的完整仿真数据（刀具库，毛坯产品模型，NC程序等），可极大的减少仿真环境的配置时间。NCSIMUL可精确使用G代码模拟整个材料去除过程，提前识别过切、碰撞、干涉等潜在风险。

海克斯康工业软件公众号将逐篇与各位粉丝分享NCSIMUL与各大主流CAM软件接口配置文章合集，供各位粉丝日常工作和学习参考。

NCSIMUL
hyperMILL

本次为大家分享的是hyperMILL与NCSIMUL仿真系统间的CAM接口（CAM Interface）配置及使用，实现从编程到仿真的无缝数据传递，节省仿真环境配置时间。

01    接口安装

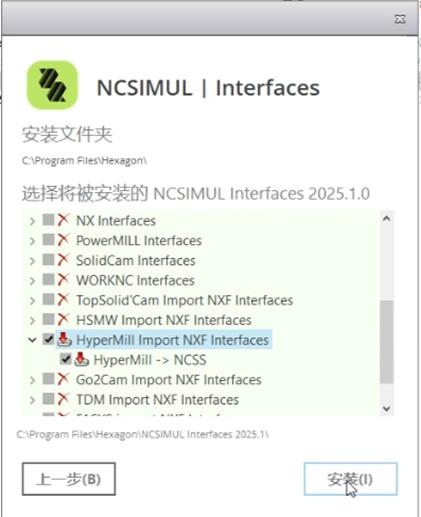

NCSIMUL Interface是NCSIMUL针对第三方CAM软件开发的数据接口程序。在安装NCSIMUL时，可以直接选择安装Interface。如下图所示，Interface几乎涵盖了市场上所有主流的CAM软件以及每个CAM软件的多个不同版本。可以勾选自己需要安装的CAM接口进行安装。

02    CAM接口的配置

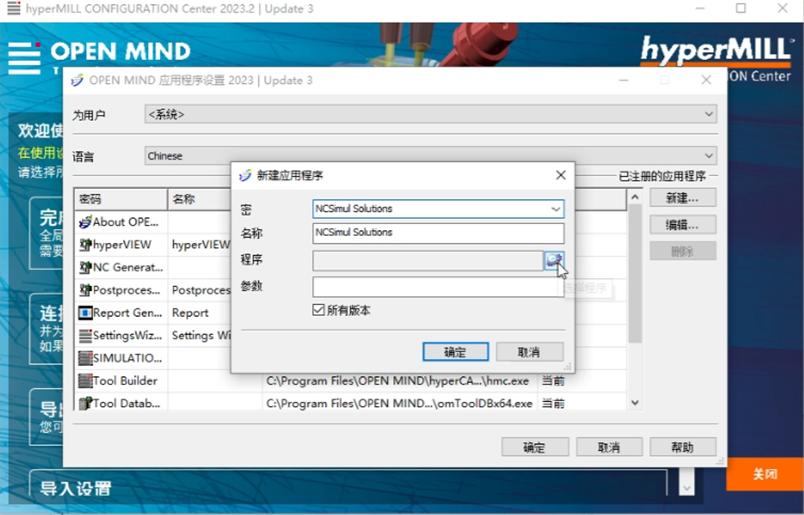

安装完成之后需要对接口进行配置，打开hyperMILL的“CONFIGURATION Center”，选择“连接应用程序”，然后新建应用程序，下拉选择“NCSimul Solutions”，点击确定，退出即可。

03    CAM接口应用

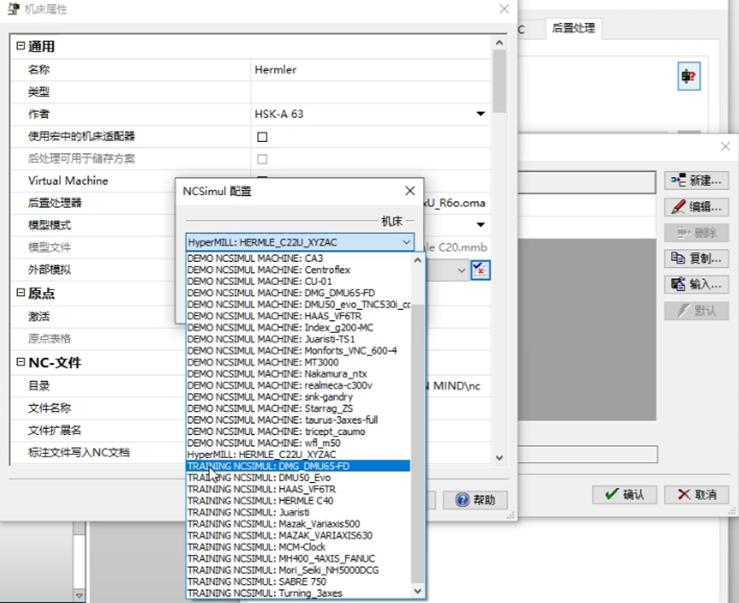

打开需要模拟的hyperMILL编程图档，打开“工单列表”中的“后处理”，进入机床管理界面，然后点击“编辑”，在外部模拟中，选择“NCSimul Solutions”。点击“外部仿真配置”，进行仿真机床的选择。结束之后，退出工单列表对话框。

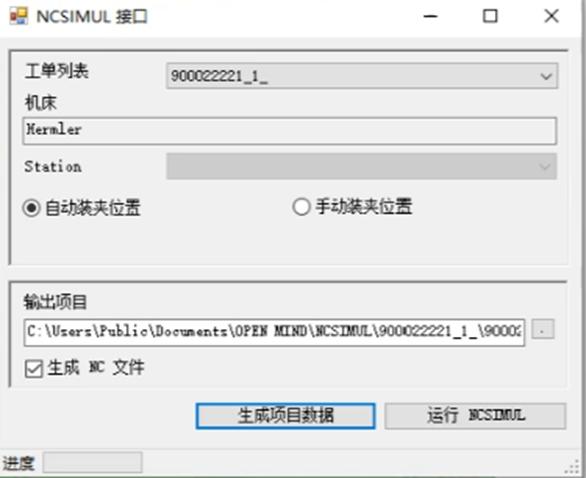

在工单列表上右键，选择“公用程序”，然后选择“NCSIMUL”，弹出NCSIMUL接口对话框，根据需要对接口参数进行配置，然后点击“运行NCSIML”。

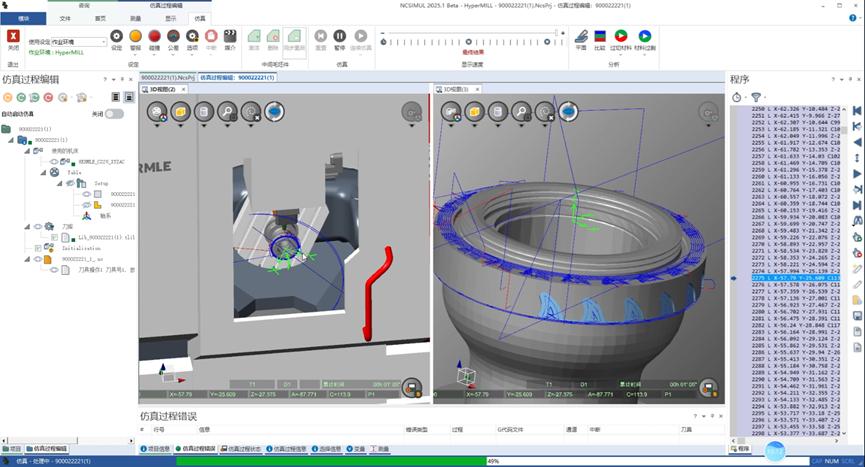

NCSIMUL自动启动，然后自动导入仿真所需的机床，刀具，毛坯，产品模型以及G代码程序。根据需要，对NCSIMUL初始化中的坐标系进行定义，然后进行仿真。

04    操作视频

视频中详细介绍了NCSIMUL与hyperMILL接口的安装、配置及使用全过程。
