生产制造 | 模具设计与制造-VISI 教您掌握简单正确展开冲压件

国际金属加工网 2024年05月28日

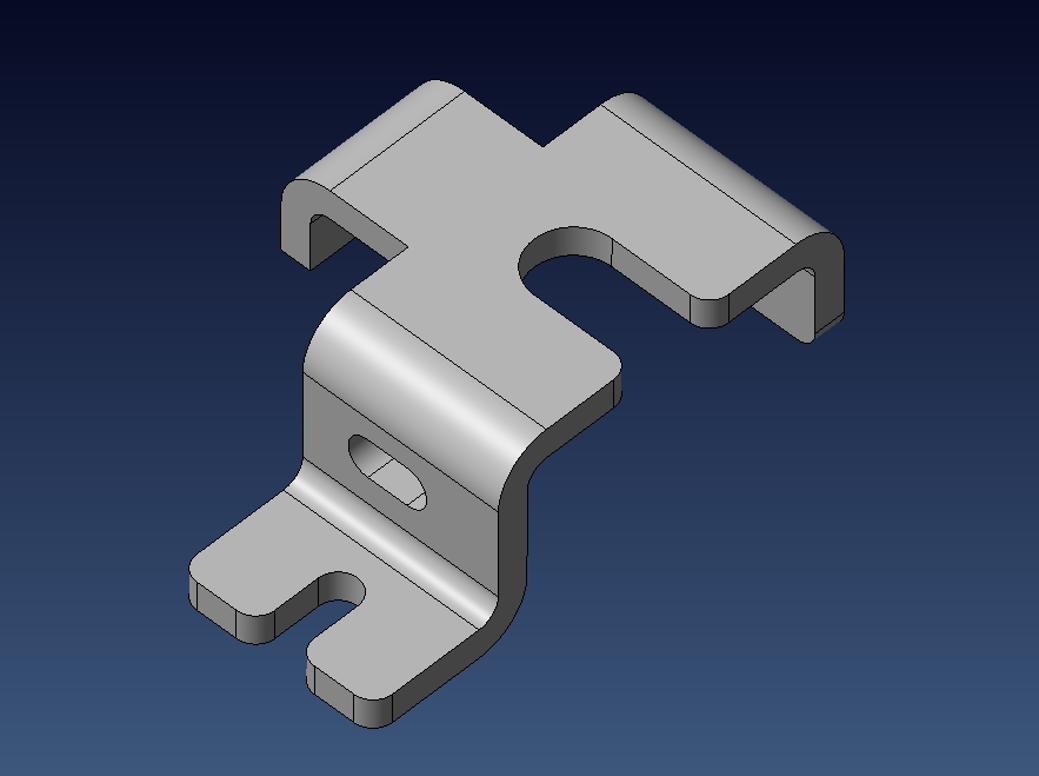

冲压件是模具设计与制造行业中非常常见的金属零部件,在生产过程中,需要进行展开计算以达到所需的形状和尺寸。展开的尺寸是指将冲压件在展开状态下的平展长度,在生产过程中会进行材料的切割、弯曲等操作。冲压件的展开确认是模具设计的第一步,也是很重要的一步,因为其直接关系到最终模具产品是否符合客户的要求。在实际生产过程中,正确的展开尺寸是保证冲压件生产的精度、质量和效率的重要保障,由于产品的复杂程度不同,在实际的展开过程中会涉及到非常多的模具结构性工艺问题。

海克斯康工业软件VISI针对于冲模领域,具有线性法兰展开、线性直边法兰展开、法兰展开、法兰曲线等多样化的展开方式。对于不同的冲压件可以采用不同的展开方式。本文来讲讲如何在VISI软件中实现线性法兰的展开。

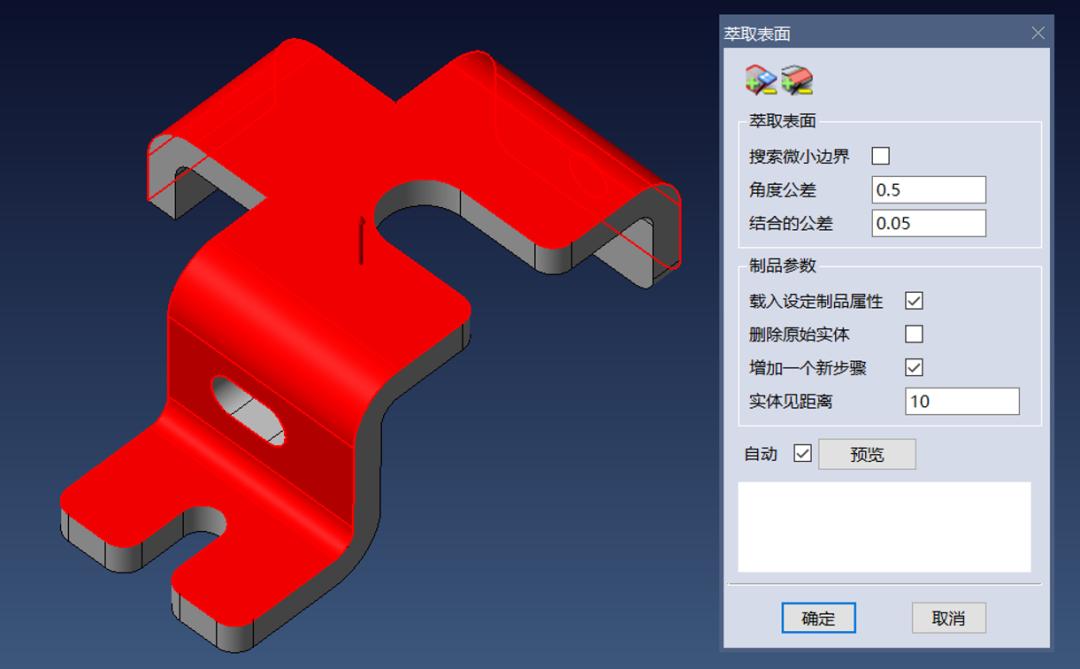

01    萃取零件的表面

对其进行零件表面的自动选择(根据面的相切),没有选中的可以手动添加/减少,直至所有的外表面被选中。对于高精密的薄壁件需要进行公差设置。

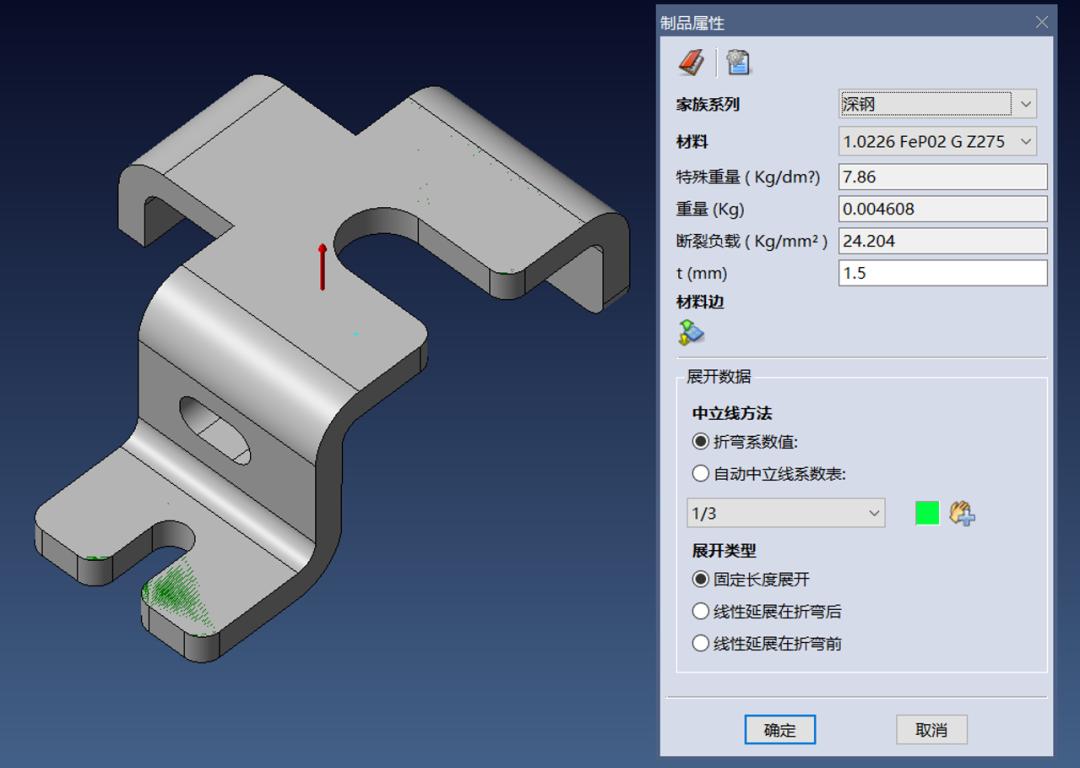

02    设置材料的属性

设置材料的类型,这里可以根据客户需求定制材料属性。软件会根据制品自动的捕捉材料的厚度。这里特别重要的选择就是中立线的方法及参数的设置。每种材料和不同类型的制品相应的参数也会不一样。此数据大部分是客户的经验值来确定的。

03    各类分散系统的整合度

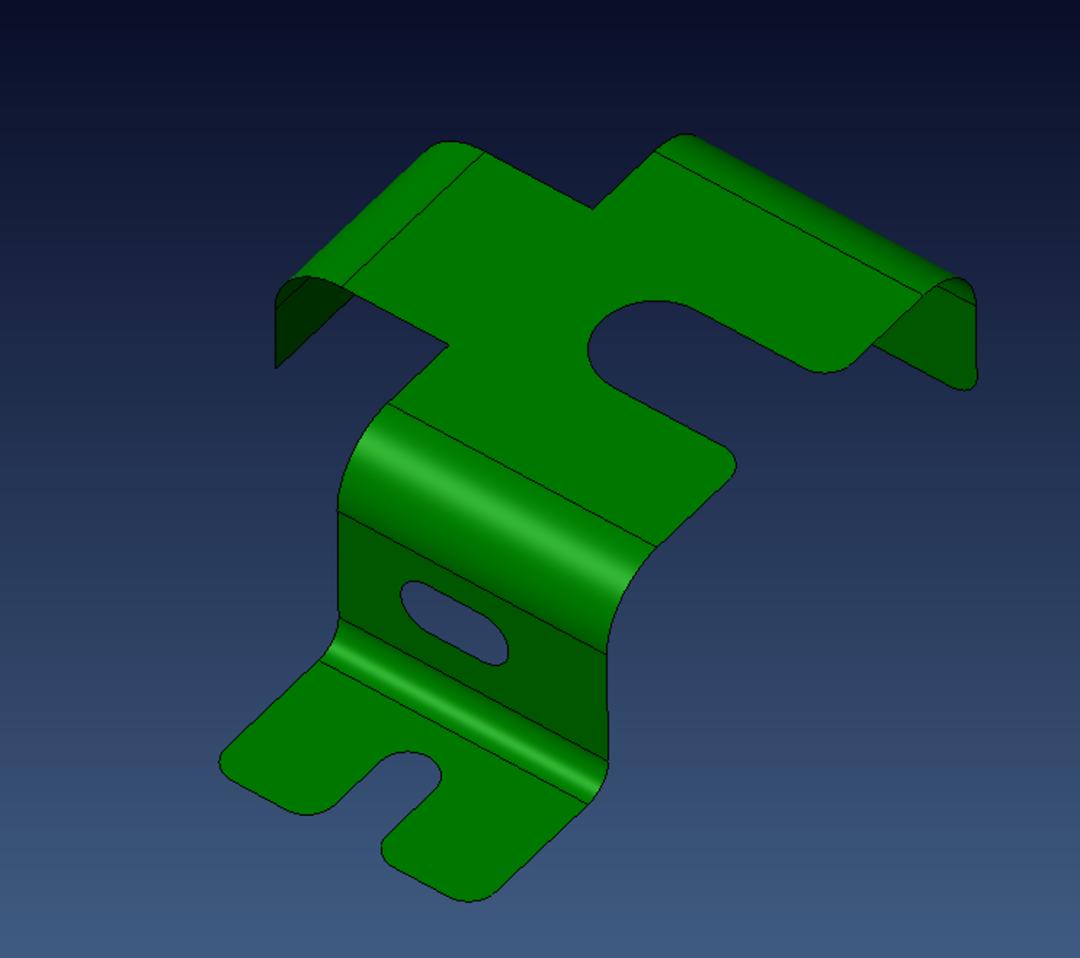

零件的弯折都为线性弯折,所有采用线性法兰展开方式即可。

04    质量数据整合与高效利用率

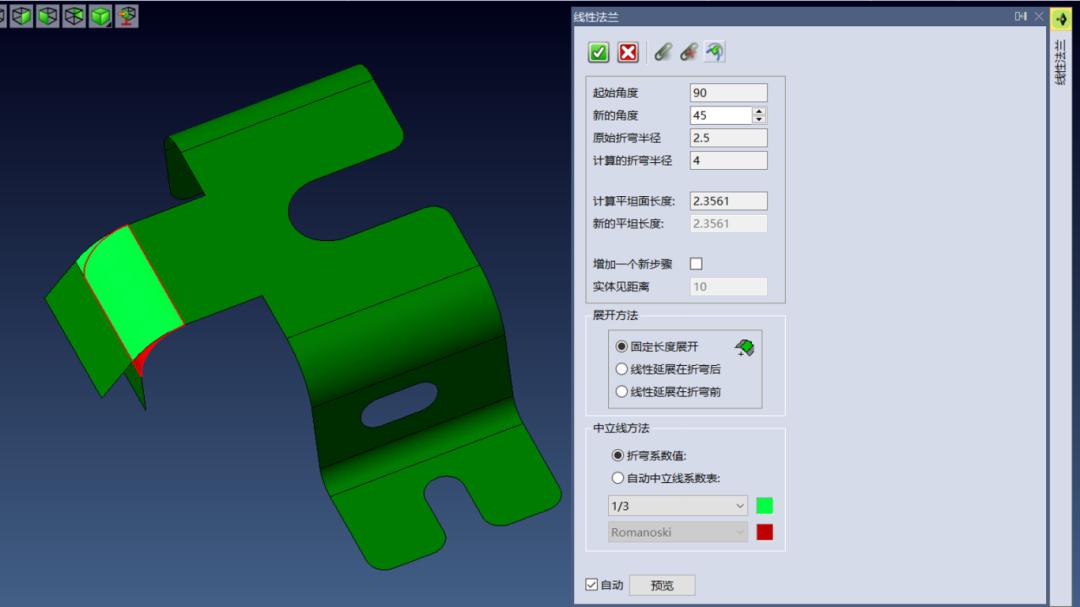

设置展开角度,同一个弯折特征,可以采用多种分步展开的方式进行。例如从90-60-45-0等步骤。

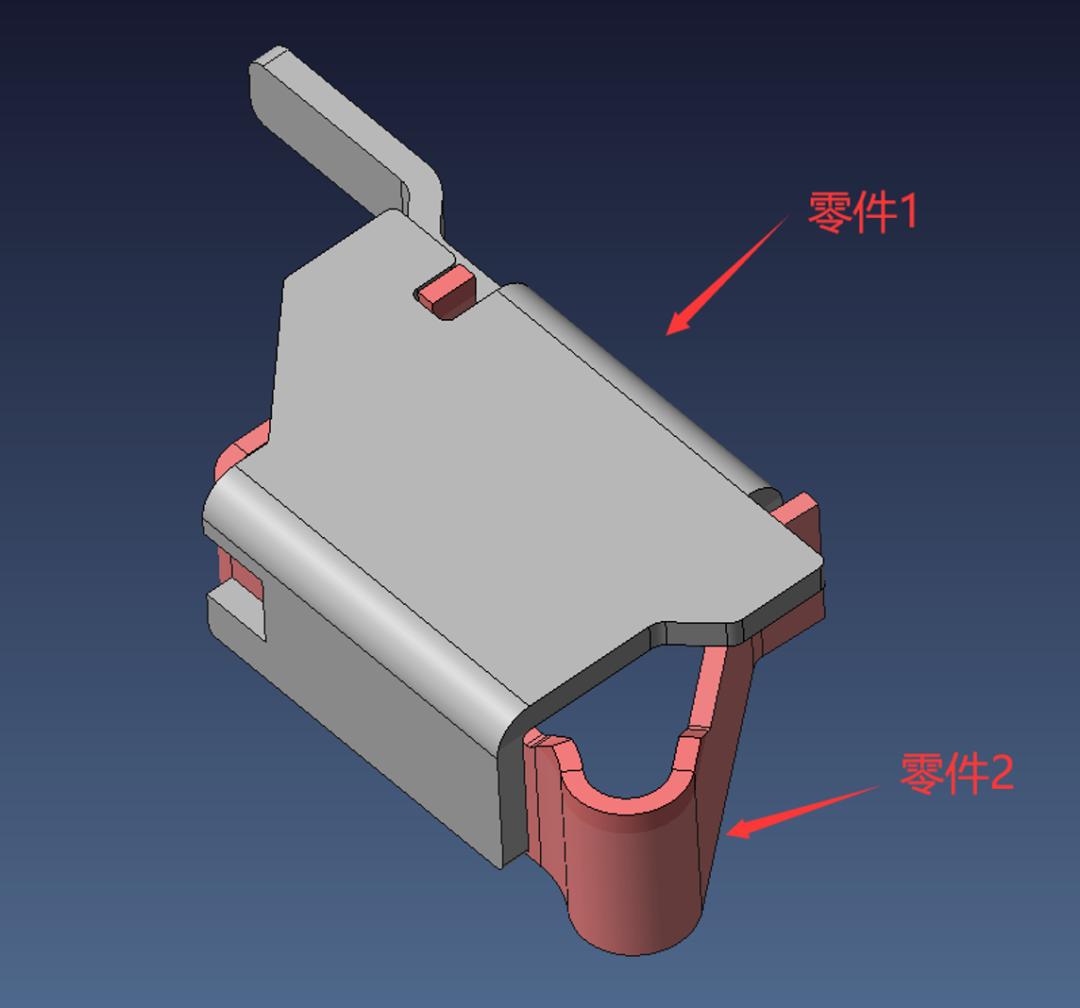

05    可应用于有贴附件的零件

零件2绕着零件1展开,对于展平的情况,比较好计算。但是分步展开展开到50-60等就很难手动计算了。VISI软件提供了这种产品的方便展开方式。






(海克斯康工业软件)
