海德汉参展DMP 2022展品介绍
DMP大湾区工业博览会是享有“华南工业展览第一展”之称的DMP国际模具、金属加工、塑胶及包装展的全面升级版，从东莞战略转移到大湾区“核心引擎”深圳，2022年的DMP展会将于11月8-11日在深圳国际会展中心(深圳宝安)举办。海德汉将携旗下数控和测量产品，并带来子公司ETEL和AMO的产品参展，我们的展位号是5号馆K11号，欢迎大家莅临参观指导。

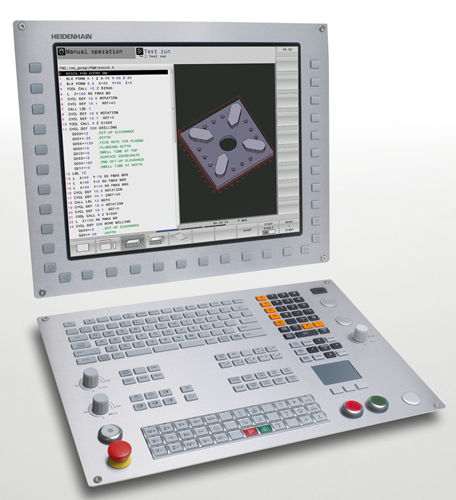

TNC640数控系统
展品主要参数
•尤其适用于HSC和5轴联动加工应用，包括全自动加工中心的应用。
•TNC 640代表高表面质量、高精度和极短的加工时间，以及面向车间的操作和编程能力。
•“智联智造”，“动态高效”和“动态高精”解决方案包。
展品特点
用户界面
在整个操作和编程期间，实用的对话和信息丰富的图形，直观易用、结构清晰和上下文相关的用户界面提供全面的信息。用海德汉面向车间应用的Klartext对话格式编程语言，在机床上直接编写铣削和车削加工程序。
触控屏
TNC 640搭载全新触控显示屏，简化操作。在触控显示屏上进行3-D验证图形中，用手势更快地操作仿真的工件，直接在显示屏上点击软键进行操作，也可以浏览整个表和NC数控程序。“扩展工作区紧凑版”的显示器在主窗口旁显示任何所需外部应用程序信息，且与数控系统的用户界面类似。
部件监测
机床部件过载常常造成昂贵机床损坏和计划外停机。当超过指定的限制值时，“部件监测”功能持续地向机床操作人员报告主轴轴承的当前负载和相应的响应（例如NC停止）。
“部件监测”无需其它传感器。
LC1x5系列绝对式封闭直线光栅尺
展品主要参数
拥有精度等级 ± 5 μm, ± 3 μm 的DIADUR光栅，基于单场扫描获得的高质量信号，搭配双密封条设计使其抗污染能力更强。测量长度覆盖 440 mm 至 4240 mm，其接口 : EnDat, Fanuc, Mitsubishi，Drive-CliQ，Panasonic可适配当今常见的数控系统。
展品特点
新型绝对式光栅尺LC1X5系列光栅尺是通用型机床直线轴定位的首选产品，其采用新型的双密封结构设计，进一步提高光栅尺的抗污染特性,并且在安装尺寸方面兼容以前产品, 客户无需更改安装工艺。这款光栅尺精度最高可达±3µm，细分误差小于信号周期的±0.5%。接口方面除EnDat, Fanuc, Mitsubishi和DRIVE-CLIQ外，还可提供适用于PANASONIC的信号接口，实现与西门子系统的直接连接。具有强化的双密封结构，以此配合海德汉专有的DA400可以充分保证产品的更高使用效率。
RCN5000绝对式角度编码器
展品主要参数
这款带有内置轴承及定子联轴器的角度编码器可实现±2”至±4”的角度定位精度。其配合孔径在编码器体积不变的前提下增加至35mm ，因此编码器集成度更高，适用于高速高精度应用。接口：Endat、发那科、三菱及松下接口。
展品特点
海德汉在测量领域的最新发展方向即使进一步降低客户的总体使用成本，伴随着全新一代的光栅尺在抗污染能力方面的不断推进，RCN5xx1同样具备了相似的抗污染能力，其超强信号纠错能力以及最新的光学扫描系统，使编码器即便在内部存在液体或水滴类污染（如下图），其扫描质量仍不会受到影响。因此通过提高编码器的抗污染特性，和对污染环境的耐受性，使客户设备的总体可用性加强，故障率和维护率降低。只要满足空气纯度为ISO 8573-1标准的[3:4:2]级即可使用，对于机床制造商而言则不再需要额外安装任何附加过滤器，例如压缩空气净化装置DA 400，可为客户降低成本。此外，在客户无需更改安装工艺（所有装配尺寸与前代产品完全兼容），即可拥有一款允许速度更高、精度更高和抗污染能力更强的一款编码器。 RCN5xx1系列具备多种接口，方便使用于当前市场上常见的数控系统，如海德汉，西门子，发那科等。
新一代具有EnDat接口的测头TS 460, TT 460 和 SE 661
展品主要参数
EnDat传输接口，可向系统传递测头的大量工作信息；用户可选的通讯传输模式中包含了 无线信号（传输范围大）和红外线（信号传输速度快精度高）两种模式，使用户能够按照实际应用轻松切换。精度≤ ± 5,0 µm， 重复性：2 σ ≤ 1,0 µm，TS 460和TT460可共用的收发单元。此外，测头TS460还具备避免碰撞和温度影响 、无磨损传感器、柔性电源系统及智能待机以及集成工件清洁等领先功能。
展品特点
通过EnDat接口进一步增强测头设置的用户友好性，仅需在系统的用户界面即可完成测头设置和检查测头工作状态，无需进入机床参数界面。此外，测头安装更加简便，尤其对于无线电模式下的信道选择更加方面直观，支持手动选择。并可支持连接无限个测头（无线电模式下）。对于大型机床而言其传输距离足够满足探测要求；而对于中小型机床，这可以进一步缩小机床间距，同时可避免干扰，增大厂房利用率。此外，具有EnDat接口测头的探测精度和速度没有关系，不受速度影响。
用户可以在测头界面中读到：电量信息，碰撞保护信息，信号传输质量，测头的电子标签，测头工作状态信息，以及服务信息等。
ETEL TMB+力矩电机
展品主要参数
• 峰值扭矩达42900 Nm
• 连续扭矩达22300 Nm
• 转速高达4590 rpm
• 外径达到1290 mm
• 大空心轴达1070 mm
• 有效长度达200 mm
• 60多种标准规格
• 每种直径四种不同绕组
• 定子和转子镀镍
• 开放式或封闭式冷却
• 600 VDC总线电压
• 极高持续扭矩密度
• 极高峰值扭矩
• 极小扭矩波动
• 弱磁技术扩大转速范围
• 兼容IMTHP模块，精确的温度控制
展品特点
• TMB+是TMB力矩电机的改进版，不仅性能更高而且提供全新功能特性并兼容现有的电机接口。
• TMB+力矩电机扭矩密度提高20%，同时外形尺寸不变，降低能耗达30%。还显著扩大了转速范围。
• TMB+为机床提供更高性能，让现有机床无需任何设计改造就能应用新工艺。TMB+优异的高性能也扩展了直驱技术的应用，同时保持最高质量标准及可靠性标准并降低拥有成本。
• 全部TMB+都可选配冷却水套。冷却水套由精确安装的金属套管组成，确保冷却液的密封性能，相同力矩电机的工作性能高于传统“开放式冷却”安装方式的工作性能。两款冷却水套满足任何机器的结构要求：径向或轴向进水/出水口。
• 全新冷却系统为直驱力矩电机提供更高附加值，轻松适用于更多应用，缩短上市时间和降低成本。
• 带冷却水套的TMB+采用方便的“壁式安装”方式，简化传统伺服电机的更换操作，提高运动轴性能。
ETEL TMK力矩电机
展品主要参数
• 提供24种标准规格
• 电机坚固性高（全密封磁铁）
• TMK定子（高达530 mm）与TMB+系列的机械接口兼容
• 非常高的峰值扭矩
• 水冷通道
• 600VDC总线电压
• 与TMB相比，连续扭矩增加30%
• 与TMB相比，速度提高了8倍
• 弱磁柔顺
• 与IMTHP模块兼容，实现精确的热控制
• 低转矩脉动
• 外径达1050mm
• 峰值扭矩高达20800Nm
• 800mm以下的大型空心轴
• 转速高达5450rpm
展品特点
TMK与传统的转矩电机相比，转矩更大，速度更快.可实现更大的扭矩和更高的转速,性能显著优于TMB+系列电机,这是因为它采用特殊的转子结构,可以满足更高性能的应用要求，广泛用于磨齿机、车铣复合等高速转台。
（海德汉）
