工业机器人的分类与控制系统分析，详尽

一、工业机器人的分类

1. 按操作机坐标形式可分为：

其运动部分由三个相互垂直的直线移动（即PPP）组成，其工作空间图形为长方形。它在各个轴向的移动距离，可在各个坐标轴上直接读出，直观性强，易于位置和姿态的编程计算，定位精度高，控制无耦合，结构简单，但机体所占空间体积大，动作范围小，灵活性差，难与其他工业机器人协调工作。

（2）圆柱坐标型工业机器人

其运动形式是通过一个转动和两个移动组成的运动系统来实现的，其工作空间图形为圆柱，与直角坐标型工业机器人相比，在相同的工作空间条件下，机体所占体积小，而运动范围大，其位置精度仅次于直角坐标型机器人，难与其他工业机器人协调工作。

（3）球坐标型工业机器人

又称极坐标型工业机器人，其手臂的运动由两个转动和一个直线移动（即RRP,一个回转，一个俯仰和一个伸缩运动）所组成，其工作空间为一球体，它可以作上下俯仰动作并能抓取地面上或教低位置的协调工件，其位置精度高，位置误差与臂长成正比。

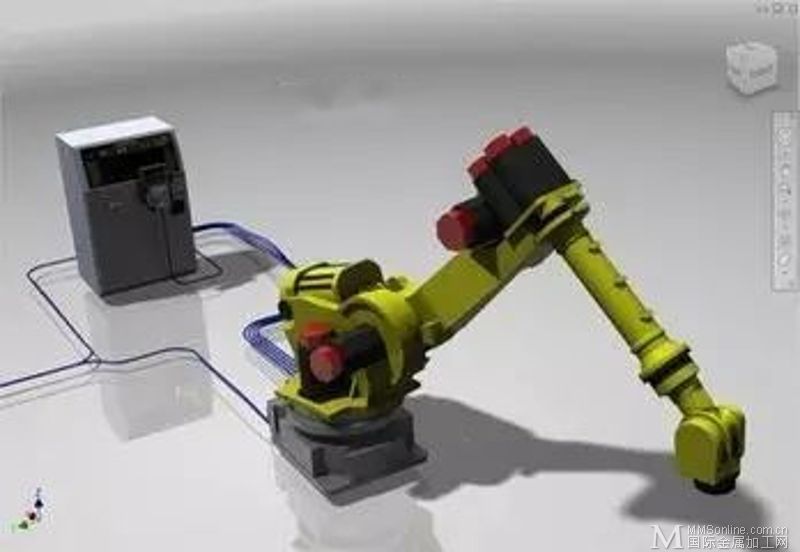

（4）多关节型工业机器人

又称回转坐标型工业机器人，这种工业机器人的手臂与人一体上肢类似，其前三个关节是回转副（即RRR），该工业机器人一般由立柱和大小臂组成，立柱与大臂见形成肩关节，大臂和小臂间形成肘关节，可使大臂做回转运动和俯仰摆动，小臂做仰俯摆动。其结构最紧凑，灵活性大，占地面积最小，能与其他工业机器人协调工作，但位置精度教低，有平衡问题，控制耦合，这种工业机器人应用越来越广泛。

（5）平面关节型工业机器人

它采用一个移动关节和两个回转关节（即PRR），移动关节实现上下运动，而两个回转关节则控制前后、左右运动。这种形式的工业机器人又称（SCARA(Seletive Compliance Assembly Robot Arm)装配机器人。在水平方向则具有柔顺性，而在垂直方向则有教大的刚性。它结构简单，动作灵活，多用于装配作业中，特别适合小规格零件的插接装配，如在电子工业的插接、装配中应用广泛。

2. 按驱动方式可分为：

（1）气动式工业机器人

这类工业机器人以压缩空气来驱动操作机，其优点是空气来源方便，动作迅速，结构简单造价低，无污染，缺点是空气具有可压缩性，导致工作速度的稳定性较差，又因气源压力一般只有6kPa左右，所以这类工业机器人抓举力较小，一般只有几十牛顿，最大百余牛顿。

（2）液压式工业机器人

液压压力比气压压力高得多，一般为70kPa左右，故液压传动工业机器人具有较大的抓举能力，可达上千牛顿。这类工业机器人结构紧凑，传动平稳，动作灵敏，但对密封要求较高，且不宜在高温或低温环境下工作。

（3）电动式工业机器人

这是目前用得最多的一类工业机器人，不仅因为电动机品种众多，为工业机器人设计提供了多种选择，也因为它们可以运用多种灵活控制的方法。早期多采用步进电机驱动，后来发展了直流伺服驱动单元，目前交流伺服驱动单元也在迅速发展。这些驱动单元或是直接驱动操作机，或是通过诸如谐波减速器的装置来减速后驱动，结构十分紧凑、简单。

二、工业机器人控制系统

1. 工业机器人的控制技术

是在传统机械系统的控制技术的基础上发展起来的，因此两者之间并无根本的不同但工业机器人控制系统也有许多特殊之处。

其特点如下：

（1）工业机器人有若干个关节，典型工业机器人有五六个关节，每个关节由一个伺服系统控制，多个关节的运动要求各个伺服系统协同工作。

（2）工业机器人的工作任务是要求操作机的手部进行空间点位运动或连续轨迹运动，对工业机器人的运动控制，需要进行复杂的坐标变换运算，以及矩阵函数的逆运算。

（3）工业机器人的数学模型是一个多变量、非线性和变参数的复杂模型，各变量之间还存在着耦合，因此工业机器人的控制中经常使用前馈、补偿、解耦和自适应等复杂控制技术。

（4）较高级的工业机器人要求对环境条件、控制指令进行测定和分析，采用计算机建立庞大的信息库，用人工智能的方法进行控制、决策、管理和操作，按照给定的要求，自动选择最佳控制规律。

2. 工业机器人的控制系统发基本要求：

（1）实现对工业机器人的位置、速度、加速度等控制功能，对于连续轨迹运动的工业机器人还必须具有轨迹的规划与控制功能。

（2）方便的人---机交互功能，操作人员采用直接指令代码对工业机器人进行作用指示。使用工业机器人具有作业知识的记忆、修正和工作程序的跳转功能。

（3）具有对外部环境（包括作业条件）的检测和感觉功能。为使工业机器人具有对外部状态变化的适应能力，工业机器人应能对诸如视觉、力觉、触觉等有关信息进行测量、识别、判断、理解等功能。在自动化生产线中，工业机器人应用与其它设备交换信息，协调工作的能力。

3. 工业机器人控制系统的分类：

工业机器人控制系统可以从不同角度分类，如控制运动的方式不同，可分为关节控制、笛卡尔空间运动控制和自适应控制；按轨迹控制方式的不同，可分为点位控制和连续轨迹控制；按速度控制方式的不同，可分为速度控制、加速度控制、力控制。

（1）程序控制系统

给每个自由度施加一定规律的控制作用，机器人就可实现要求的空间轨迹。

（2）自适应控制系统

当外界条件变化时，为保证所要求的品质或为了随着经验的积累而自行改善控制品质，其过程是基于操作机的状态和伺服误差的观察，再调整非线性模型的参数，一直到误差消失为止。这种系统的结构和参数能随时间和条件自动改变。

（3）人工智能系统

事先无法编制运动程序，而是要求在运动过程中根据所获得的周围状态信息，实时确定控制作用。当外界条件变化时，为保证所要求的品质或为了随着经验的积累而自行改善控制品质，其过程是基于操作机的状态和伺服误差的观察，再调整非线性模型的参数，一直到误差消失为止。这种系统的结构和参数能随时间和条件自动改变。因而本系统是一种自适应控制系统。
