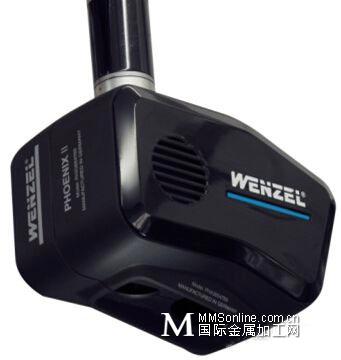

温泽PHOENIX三维结构光扫描与图像处理测头

温泽推出的新型PHOENIX在光学测量技术方面开创了新领域，是新PHOENIX 光学测量技术的革命。新型三维光学测头只需一次扫描，即可对不同材料的表面进行快速非接触式的几何元素测量以及表面获取。

它可以和接触式测头进行自动交换，从而在一个测量系统中实现了多样化的测量应用。其灵活的适用性及诸多其它亮点使PHOENIX成为质量控制、批量监控和分析的理想工具。

创新工作原理复合式解决方案

PHOENIX采用创新的复合式方案，一个步骤即可实现数据的采集与分析。它一方面通过三维结构光的相对移动方法来获取表面数据，另一方面使用图像处理方法来进行诸如圆等几何特征的三维测量。通过同时使用这两种方法，它既可以实现薄壁零件，如钣金件和冲压件的几何特征测量，也可以对零件表面进行完整的扫描。通过数字式光投影器以及红光、绿光或蓝光的单独投影可以分析组件的真实颜色，并进行三维重现。通过使用条纹投影可很大程度上避免平面全反射的产生。

一个传感器即可实现几何元素测量和表面分析双重功能

对各种材料、颜色和表面都能提供精确结果

PHOENIX可对混合材料零件进行数字化和测量，如铝合金或钣金件与碳纤维增强塑料的组合件，也可针对材料调整测头参数。由于能够识别不同的纹理化表面，它甚至可以获取用于检测过程控制的条形码，以及用于诸如划痕之类的缺陷检测。PHOENIX对于外来光线相对不敏感，无论现场的照明条件如何，都可提供可靠的结果。传感器还可以在不同颜色和材料，以及不同表面特性的工件上采集数据，既可对具有多种颜色的工件，也可以对小巧、表面粗糙或是复杂的工件进行快速、方便的测量。

高效测量

PHOENIX可以在在同一个坐标系中以高分辨率测定、存储和分析来自灰度图像和三维空间点的信息，可以在最短的时间内获取测量对象的所有必要数据。新型测头与温泽软件无缝集成。由于重量轻，可与雷尼绍的旋转测头座PH10M和PHS进行连接。三坐标测量机、控制器、测头和软件均由温泽公司开发，实现了相互之间的最佳匹配。

复合式测头系统和自动交换

复合式测头系统结合了PHOENIX光学测头与接触式测量系统的优点。这两种技术可以独立或联合使用。通过Renishaw测头交换架ACR1、ACR2和ACR3可自动交换不同测头，可以很方便地对现有系统进行升级。

PHOENIX的典型应用领域有汽车行业、塑料和钣金加工行业。它甚至可以快速可靠地胜任耗时的混合材料，如铝合金或钣金件与碳纤维增强塑料的组合件，或是纹理表面的检查工作。体积小、重量轻的传感器设计可以实现与三坐标测量机的标准连接，而且还可以用于生产线上的在线测量和非标准测量设备。
