CIMT2021部分平面磨床展品评述

据笔者统计，在CIMT2021上展出平面磨床类产品的企业主要有：浙江杭机股份有限公司、浙江固本精密机械有限公司、威海华东数控股份有限公司、桂林桂北机器有限责任公司、冈本、联合磨削、柏阳精密机械有限公司、福裕事业股份有限公司等境内外知名企业。下面就相关展品进行简评。

1．浙江杭机股份有限公司

（1）MKLD7150型叶片榫齿数控强力双头成形磨床

适用于磨削航空发动机和汽轮机叶片枞树根、直线导轨等典型型面，以及磨削其它各种难磨材料零件的对称和非对称型面，适用于航空航天、机床工具等行业。机床采用先进的缓进给强力成形磨削工艺，通过降低工作台纵向进给速度，增大砂轮电机功率及使用成形砂轮等措施实现强力磨削，并可由毛坯直接磨削成形。

机床布局为卧轴矩台型式，机床系统刚度好、精度高。拥有上下两个磨头，在立柱中间各自作垂直升降，可对安装在工作台上的工件上下两面进行同时磨削。采用西门子840DSL数控系统，对工作台纵向移动、上下磨头垂直进给和两个砂轮轴电机进行单独控制或联动，砂轮有恒线速度控制，能实现自动磨削循环，具有很高的可靠性和性价比。工作台纵向驱动和上下磨头垂直进给均采用交流伺服电机及滚珠丝杠副系统。磨头砂轮轴采用进口高精度预加负荷成组角接触球轴承。砂轮用金刚石滚轮修整，砂轮修整器安装于工作台面上，可分别修整下上两磨头砂轮，保证磨削工件上下两成形面的对称性。纵向直线滚动导轨和垂直贴塑导轨副采用集中自动润滑。机床由冷却冲洗泵提供高压、大流量磨削液，并通过纸质过滤装置加多级沉淀进行净化处理，效果良好。

（2）MKL7150×16型五轴数控强力成形磨床

主要用于磨削重型燃气轮机叶片圆弧叶冠、导向叶片内外圆及安装板、圆弧槽等复杂曲面的高精度磨削加工，尤其适用于多方向、凸面、凹面、圆弧面等零件的表面加工，包括各种难加工材料的成形面，适用于燃气轮机、汽轮机、飞机发动机、模具制造等行业。机床采用新型中腰立柱移动卧轴矩台布局型式，运用成熟的缓进给成形强力磨削技术，可用毛坯直接磨削成形，工艺先进，成形精度、生产效率和自动化程度较高。采用成形砂轮加工，适合大余量缓进给强力磨削加工。采用西门子828D/840DSL数控系统，对工作台纵向移动、磨头垂直进给、立柱横向进给、连续修整轴和砂轮主轴进行单独控制或联动，有线性插补和圆弧插补等功能。采用主轴系统温控技术，多种成形修整技术，包括台面金刚滚轮修整、金刚笔或金刚碟片通过Y、Z两轴联动修整、摆动修整、顶置金刚滚轮在线连续修整（CD）等，修整成形精度高。菜单式的人机对话界面、图形显示，简单易用。

2. 浙江固本精密机械有限公司

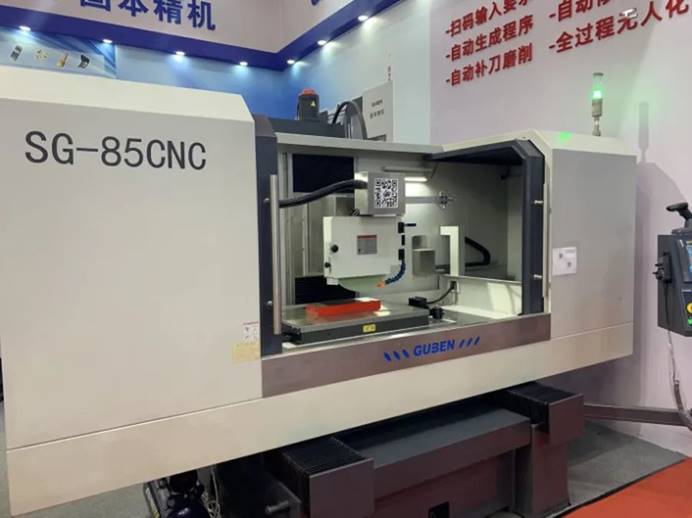

SG-85CNC型数控平面磨床

机床采用全封闭防护罩，专业开发简洁明了的人机对话及参数配置界面，具有预警功能，内置多种磨削循环和砂轮修整程序；具备手轮模拟磨削路径功能，手动机动，手停机停，避免撞机；可四轴联动，加工参数可直接存储；设置磨削总量后，系统会按照粗磨、精磨的进刀量自动计算进刀次数；具有砂轮自动修整、自动补偿功能。机床采用高刚性床身和主轴结构，搭配大功率低振动电机，比例阀控制液压往复驱动，高精度伺服电机加滚珠丝杠无间隙传动，机床导轨为人工精密刮研的双V滑动导轨，进刀精度达到亚微米级，能满足镜面和不变形磨削需要。

3. 威海华东数控股份有限公司

MG2050NC2高精度两轴数控平面磨床

机床采用十字拖板布局，主要部件采用对称结构设计以避免温度差对精度的影响，高刚性结构和良好的减振能使机床精度达到微米级。工作台左右移动采用手工刮研的双V导轨，由独立液压站闭式液压系统驱动，刚性强，热变形小，磨削精度高。主轴采用动压技术、套筒式结构。有专用的磨削界面，简单高效。

4. 桂林桂北机器有限责任公司

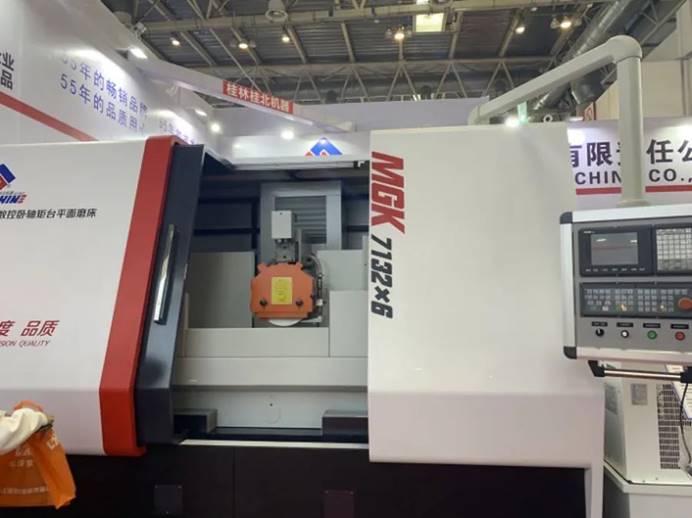

MGK7132×6高精度数控卧轴矩台平面磨床（拖板移动式）

纵向移动由液压驱动，液压站外置，热变形小。主轴采用动静压轴承结构，回转精度高。采用液压-电联合控制的砂轮修整器，可实现砂轮自动精密修整。

5. 日本冈本工作机械制作所

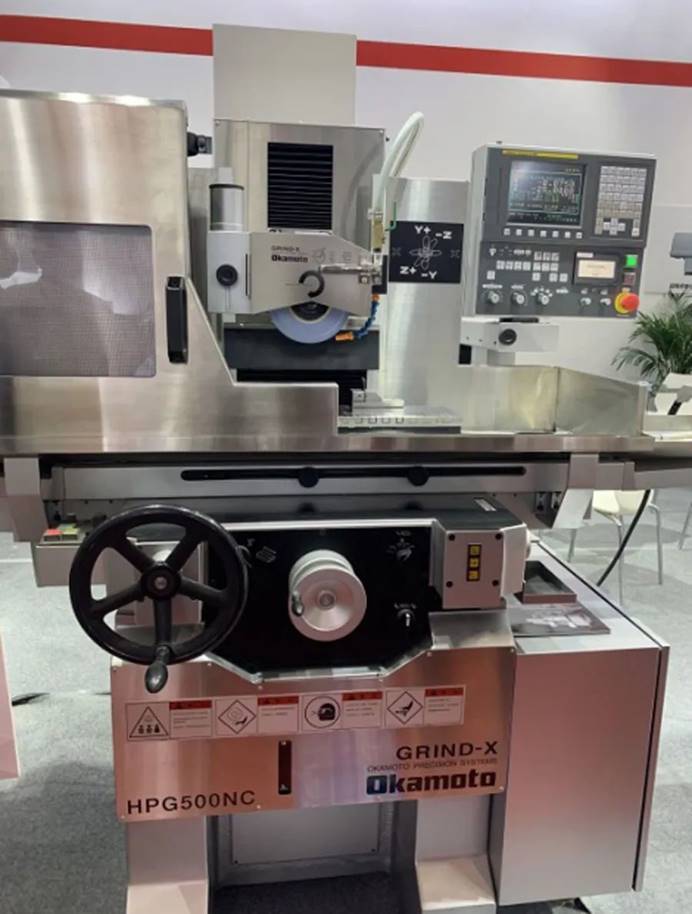

（1）HPG500系列高精度成型磨床

沿用手轮操作方式，新搭载的数控系统具有对话软件，磨削循环、砂轮成型变得非常简单。砂轮主轴变频电机功率2.2kW，以追求精度和环保为目标，上下前后最小进给量0.1μm，左右前后采用V-V刮研导轨面，主轴刚度是传统机型的1.45倍，上下、前后运动均采用光栅闭环。可实现凹凸、曲线、间距、锥度、圆弧等磨削，可以选配机上测量、非磁性磨削。

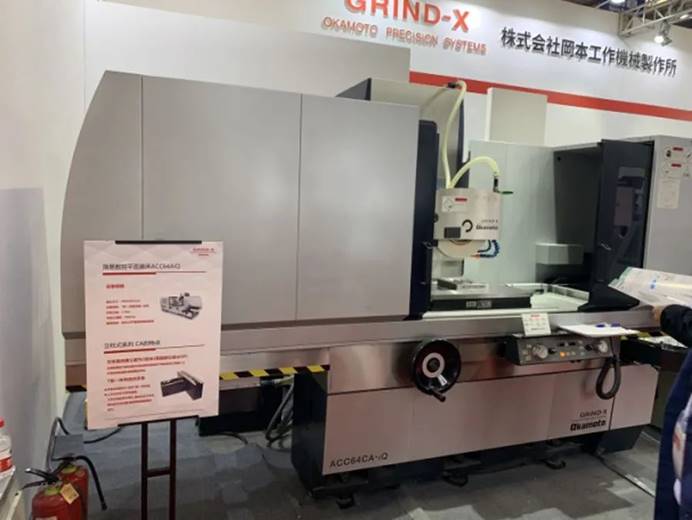

（2）ACC64AiQ简易数控平面磨床

采用十字拖板结构形式，具有全数控CNC平磨的良好性能，3点式金刚石修整器，用于直线修整和R角修整，适用于平面、槽、台阶、成形以及曲线磨削。其最突出的特点：Y、Z最小进给量可以从0.1μm开始设定；具有简易对话式操作界面，通过触摸屏输入，节约了程序设置时间，让不熟悉CNC数控操作的人员也能轻易掌握。

6. 联合磨削集团

（1）保宁公司PROFIMAT XT数控成形磨床

一台磨床集成了4种磨削工艺（往复式磨削、缓进给磨削、连续修整式缓进给磨削、高速往复式磨削），专门研发了柔性应用工艺，所有运动轴均采用预加载抗磨损直线导轨和优质循环型滚珠丝杠，机床参数和过程检测数据可以即时连通反馈。

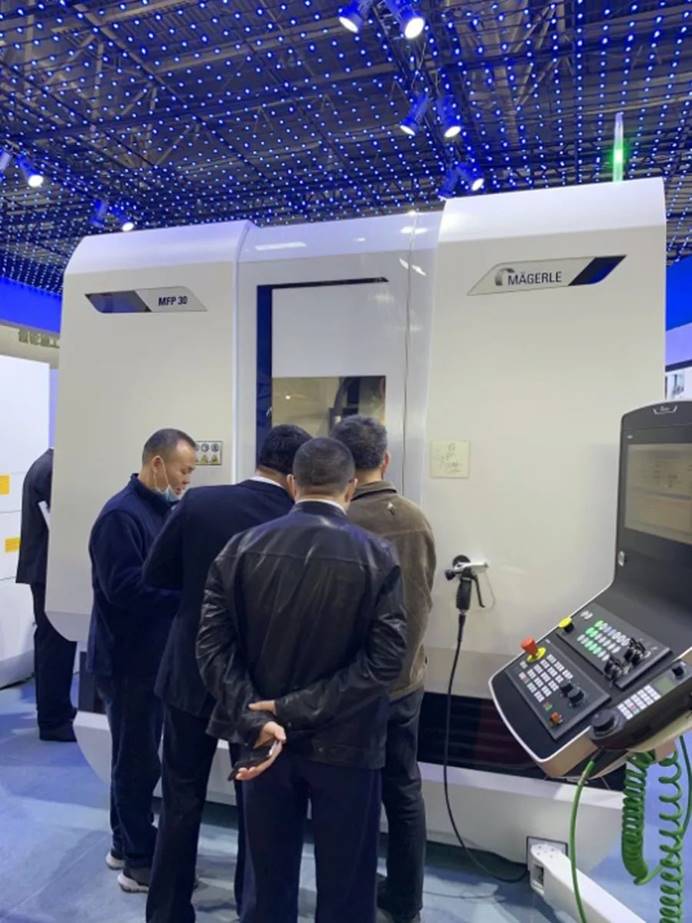

（2）美格勒公司MFP30磨削中心

带有一个磨具换装系统，具有磨具识别功能的装卸装置，配置的机-液-气复合传动结构使液压、气动技术和其他新兴技术相结合，液压站配置多个传感器，实现智能上传信号，使液压、气动技术的适用范围更宽广。

7. 南京南特精密机械有限公司（台湾柏阳机械股份有限公司设在南京的子公司）

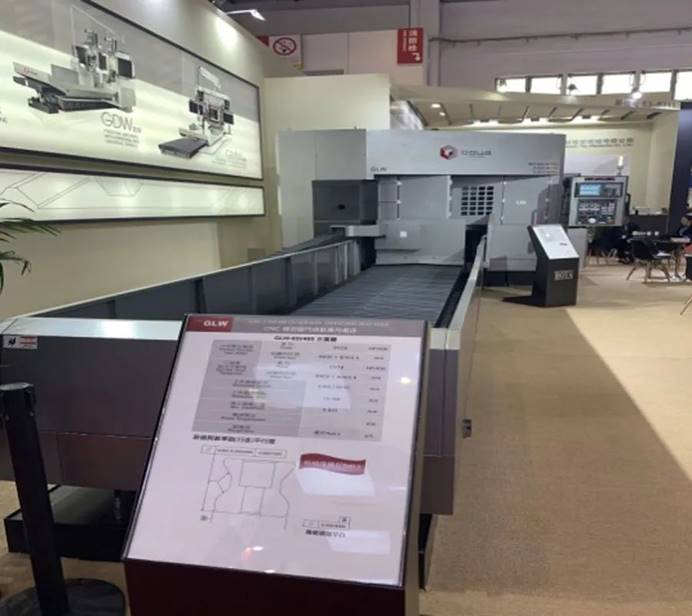

GLW-85i/400的三面磨CNC精密龙门线轨专用磨床

GLW系列机床可加工长度最长为4000 mm、加工宽度在14-120 mm、加工高度从15-85 mm规格的直线导轨，工作台移动水平面直线度和侧面直线度均为0.003mm/1000，最小进给量达到0.001mm。其产品的立式两主轴用于加工导轨面，另外一个磨头位于机床后面用于加工上下表面。机床的大件和重要部件均来自台湾总厂，在南京总装。

8. 台湾福裕事业股份有限公司

（1）FSG-ADIV系列数控平面磨床

内置主轴驱动器，可调整主轴转速，搭配工作台自动修整砂轮功能，保持砂轮恒线速运行。具有线上调整砂轮动平衡功能，有砂轮切削力检测判断砂轮是否需要修整。机床的三个直线运动轴均采用直线导轨，采用滚珠丝杠加伺服电机驱动，配备触屏式数控系统。

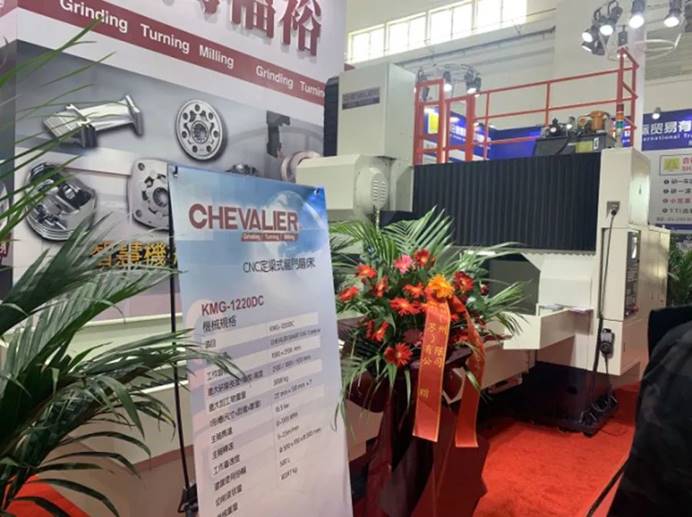

（2）KMG-1220DC定梁式龙门磨床

采用易操作的基于PC的iSueface控制系统，动静压主轴，横向和升降机构采用直线导轨、滚珠丝杠带伺服电机驱动，灵敏度和进给精度高。适用于汽车、模具、传动元件、电子、航空及相关零件生产企业。

当前，智能制造已经成为制造业转型升级的一个必然选择，这也是全球制造业的共识。智能机床则是实现智能制造的基础。世界领先的机床工具制造商、控制系统提供商都在大力研发智能机床产品，智能化已经成为高档数控机床的标志和发展方向。纵观CIMT2021展会展品，行业主流企业的产品均不同程度展示着智能技术的各种应用。在展会上我们能够深入地了解和学习到全球机床工具企业在数字化技术、互联互通技术方面所取得的最新成果。物联网在工业领域的应用，将感知技术、通用技术、传输技术、数据处理、控制技术，运用到产品设计、制造、配料、仓储、售后等所有环节，实现生产管理及控制的数字化、智能化、网络化，提高制造效率，改善产品质量，降低成本和资源消耗，最终实现传统工业提升到智能化的新阶段。

此次展会上的各类磨床展品也展现了很多新的技术特色，比如更加重视抗振、热稳定材料应用，越来越多的应用直驱、直联技术，自动化水平不断提升等。磨床作为精加工设备，其精度要求也越来越高，各参展厂商在砂轮主轴、运动轴的定位/重复定位精度等多方面下功夫，不断提高产品水平，满足用户需求。针对不同用户的需求，各磨床厂家也尽显专业本色，本届展会上各种专用磨床，为用户提供专业的特色服务，其精湛的专业技能深刻体现了制造者对所服务领域需求的认知与机械设计制造技能的完美结合，值得我们学习。

（协会磨床分会）
