各种螺纹傻傻分不清,帮你分辨不同螺纹

国际公制标准螺纹(International Metric Thread System):

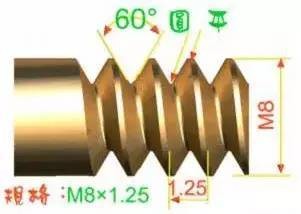

我国国家标准 CNS 采用之螺纹。牙顶为平面,易于车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60度,规格以M表示。公制螺纹可分粗牙及细牙两种。表示如 M8x1.25。(M:代号、8:公 称直径、1.25:螺距)。

美国标准螺纹(American Standard Thread):

螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为 60 度,规格以 每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如 1/2-10NC。(1/2:外径;10:每寸牙数;NC代号)。

统一标准螺纹(Unified Thread):

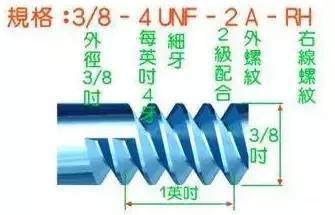

由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。 螺纹角亦为 60 度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC);细牙(UNF);特细牙(UNEF)。表示法如 1/2-10UNC。(1/2:外径;10:每寸牙数;UNC 代号)。

V 形螺纹(Sharp V Thread):

顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为 60 度。

惠式螺纹(Whitworth Thread):

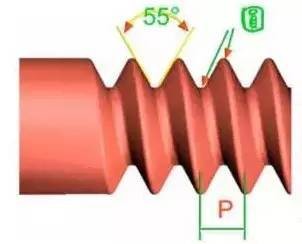

英国国家标准采用之螺纹。螺纹角为 55 度,表示符号为“W”。适用于滚压法制造。表示法如 W1/2-10。(1/2:外径;10:每寸牙数;W 代号)。

圆螺纹(Knuckle Thread):

为德国 DIN 所定之标准螺纹。适用于灯泡、橡皮管之连接。表示符号为“Rd”。

管用螺纹(Pipe Thread):

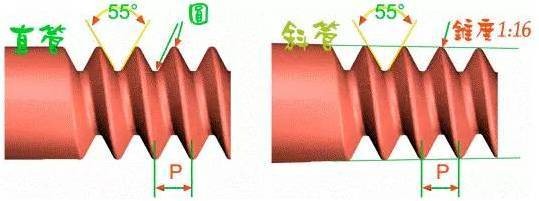

为防止泄漏用的螺纹,经常用于气体或液体之管件连结。螺纹角为 55 度,可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为“N.P.T.”,其锥度为 1:16,即每尺 3/4 寸。

方螺纹(Square Thread):

传动效率大,仅次于滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用于虎钳之螺杆及起重机之螺纹。

梯形螺纹(Trapezoidal Thread):

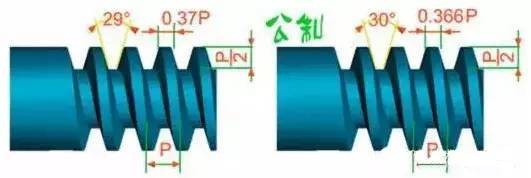

又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调 整。公制之螺纹角为 30 度、英制之螺纹角为 29 度。一般用于车床 之导螺杆。表示符号为“Tr”。

锯齿形螺纹(Buttress Thread):

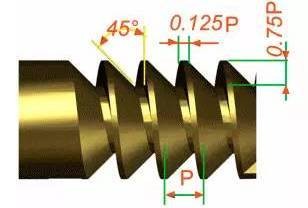

又称斜方螺纹,只适于单方向传动。如螺旋千斤顶、加压机等。 表示符号为”Bu”。

英制螺纹:

英制螺纹之大小,通常以螺纹上每寸长度有若干螺纹数表示,简称为「每寸牙数」,恰等于螺距之倒数。例如每寸 8 牙之螺纹,其螺距为 1/8 寸。
