Tebis-新外观：Panamera GP-970

引语

因为我们在CAM领域已经与Tebis有着非常愉快的合作经历，因此选择合适项目进行合作的决定并不困难。

简要说明

重点:设计过程中的项目支持

优点:优化曲面逆向加工轻松创建和谐平滑的过渡段和精准匹配的衔接段快速实现对线型曲面的要求

行业:设计, 汽车

公司:No-Limits-Custom

所在地:Hüffenhardt, 德国

发布时间:2012

对于Harley-Davidson的爱好者来说，来自巴登-符腾堡州Hüffenhardt地区的No-Limit-Custom公司并不陌生，该公司是知名的定制解决方案供应商。其定制生产和特殊配件的魅力不仅仅在于形式漂亮，还在于一流的质量和很高的配合精度。现在这家高端制造商扩展了其从事的领域(这次是四轮)，这必会引起每个跑车迷的关注。

纵观No-Limit-Custom公司的成功之路，您会发现该公司是以技术服务为生。 早在1993年该公司就开发生产高端定制摩托车，2004年推出了第一款Harley-Davidson V-Rod，并成立了No-Limit-Custom公司。该公司不仅在摩托车改装，还在样件制造、小批量生产以及模具制造方面具有丰富的经验。对公司老板Holger Schnell及其团队来说，公司的发展还远未达到顶峰。凭借他们的激情和对完美的追求，他们不断开发和完善自己的创意。于是一个雄心勃勃的目标慢慢成形。以发动机精度和可靠性著称的保时捷汽车需要配备独特的导流板和锻造车轮，No-Limit-Custom公司最符合这样的要求，于是一条全新的产品线诞生了。

No-Limit-Custom公司员工最了解一流汽车的含义。搭载涡轮增压发动机的卡宴GP-970 2012动力可达500 PS，最高时速可达303公里，这已经是极限速度了。相关杂志登载的该款车装备包含四个优质单座椅和一个容积432升的行李舱(被视为“适合家庭用途”)，但现在需要全新设计：更灵活、更运动和更大方。结果是很明显的：从前保险杠、发动机罩到门槛和车顶导流板，再到带有集成扩散器的后保险杠，车辆整体造型都有了改变。所有部件都是全碳材料。NLC的独特设计还体现在高强度铝合金材质的金色亚光锻造轮毂上，它与其他部件一样为内部自产，要比原装车辆上的部件轻得多。轮辋和轮胎的尺寸为9.5×22和265/30-22(前)和11×22和315/25-22(后)。轮辋还通过了TÜV的单项验收。

卡宴的亮点不仅看得见，还听得见：带有气门控制的运动型排气系统除了时尚的外观还有出色的声音效果。

从草图到成品车

No-Limit Custom的理念就是尽可能亲自设计、开发和生产。因此自2006年以来，车轮、翼部和叉部等铣削部件的生产也属于公司的业务范围。为此公司使用多个 CAD/CAM工位和自己的CNC加工设备。在卡宴系列上也坚持了这一理念，从草图设计到模型建造、设计和数控编程，再到正式生产的整个过程都是自行完成的。

在CAD领域公司得到Tebis的帮助。因为我们在CAM领域已经与Tebis有着非常愉快的合作经历，我们信赖Tebis和Tebis咨询专家的专业知识和能力，因此选择合适的项目进行合作的决定并不困难。Tebis的专家为我们提供数周的现场技术支持。

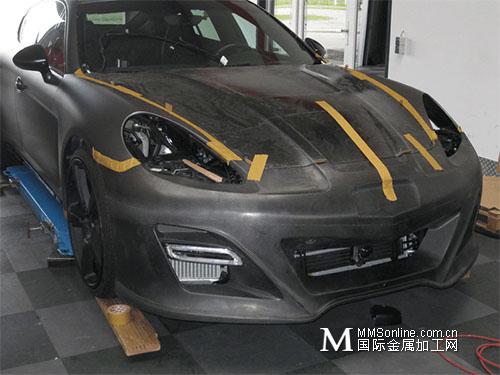

模型制造 - 新设计

纸质草图用作找形基础。剪切、粘合和建模是艰苦的手工劳动。装配了前保险杠、后保险杠、门槛和发动机罩的样车被制造出来。至此仅完成了车辆右侧的造形设计。然后在计算机上对相应部件进行优化和镜像处理。

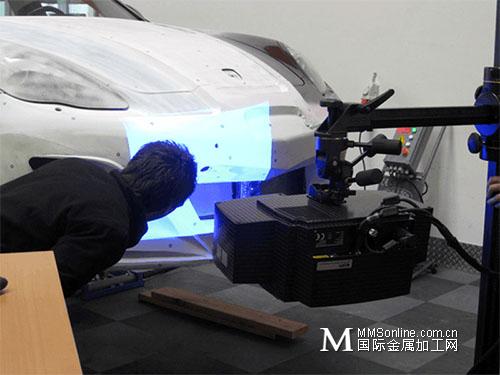

通过GOM扫描仪进行数据数字化

为了能够用计算机处理模型，需要对模型进行前期处理。所有零件被拆卸下来并进行扫描，从而得到数字化数据，在稍后可对所有细节进行逆向处理。

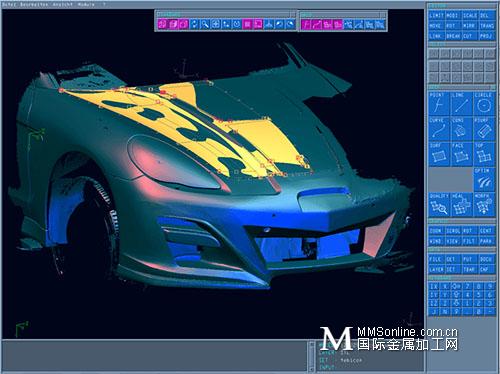

Tebis CAD曲面逆向工程

现在Tebis的专家们开始发挥作用。借助Tebis Reverser(曲面逆向工程模块)，可在先前经过数字化处理的模型右侧直接生成和优化设计曲面。当曲面和过渡段匹配后，对部件进行镜像处理。

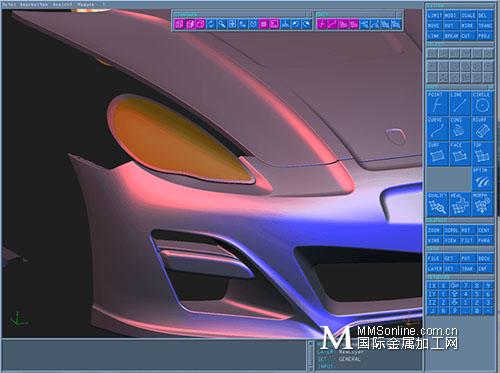

Tebis Optimizer用来完成高品质曲面的所有创建工作。网格数据中不平整部分被完全消除。清晰的设计线条和边缘，和谐平滑的过渡段，精准匹配的衔接段和均匀光顺的斑马线样式带给人们愉悦的视觉效果。

附装件和轮毂按照No-Limit-Custom的要求设计。灵感往往是在夜里萌发的。因此如果项目合伙人就在现场，并且在第二天一早就能够快速、准确地落实变更要求，是非常有益的。

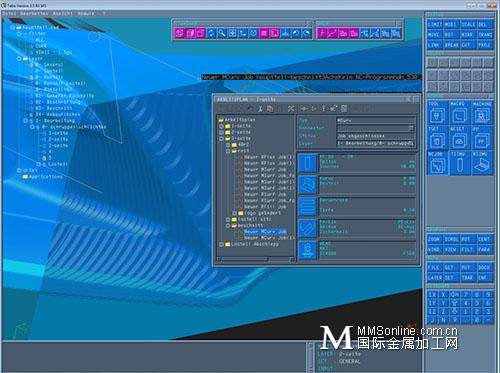

数控编程和铣削准备

这是No-Limit-Custom员工的日常工作。他们要为后续铣削加工准备好部件，借助Tebis CAM软件和Job Manager自动创建数控程序。

模型铣削

完整的流程。在虚拟世界处理完模型，需要回到现实世界进行加工。附装件的模具在企业内部的机加工车间被生产出来。

顺利完成组装

调整第一批零件并检查间隙。充分的前期准备工作已见成效。所有附装件均可紧密配合！然后为车辆涂漆和镀膜。碳纤维与灰底色组合呈现出十分优雅的外观。

卡宴GP-970 2012通过了TÜV的全面认证，这在此行业中是非同寻常的。该款跑车可在同年Martinsried的Tebis公司展会上推出，并成为各方关注的亮点之一。

卡宴GP-970 2012的推出是顶级跑车爱好者们的福音。今夏要推出的下一个项目是改装Porsche Boxster S 981。
