研祥工控机在小区监控中的应用

[系统概述]

深圳宝安某大型住宅小区联网报警系统是采用研祥工控机IPC-8621或AWS-843P工业级一体化工作站作为大型报警工控机，发挥其总线扩充的优势，满足住宅小区报警系统的大容量联网和高可靠性的要求。同时，在每家每户使用AK8002布撤防键盘控制自身的两个探测器防区的布撤防，可达到防抢、防窃的功能，还可以增加24小时防区供防火和防煤气泄漏等用途。而在集中监控方面，使用警卫中心V1.0系统软件，可监控所有用户的布撤防、报警等状态；还可以选用PCLD-785B、PCLD-782B、PCL-722作为联动数字输入、输出模块，驱动LED 地图显示板或CCTV、灯光等设备，提高系统的自动化程度和集成度。

[系统要求]

一个完整的安全防范系统应具备以下功能：

图像监控功能；

探测报警功能；

出入控制功能；

自动化辅助功能；

为此，须注意满足以下要求：

1.系统设计应满足安全防范和安全管理功能的宏观动态监控、微观取证基本要求，并符合现场条件下运行可靠，同时又兼顾操作简便，维护方便；

2.考虑节约资金的同时，并考虑建设和技术的发展，要有一定的灵活性和可扩展能力，在相当长的时间内保持设备、系统具有一定的先进性；

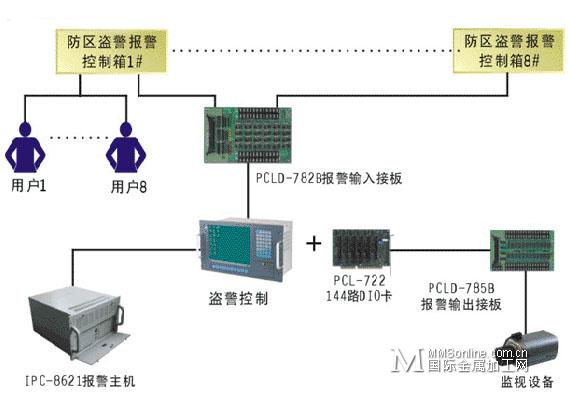

[系统原理及框图]

[系统配置]

报警工控机: IPC-8621／FSC-1815VNA／CPU E5300 双核2.6GHZ／内存2GB／硬盘 500G

盗警控制工控机: EWS-843P／FSC-1717VN／P4 3.06G ／内存 512MDDR／硬盘 120G

144路数字量控制板: PCL-722

继电器输出端子板: PCLD-785B

光电隔离输入端子板: PCLD-782B

[综合评述]

宝安小区的保安监控系统是小区实现智能化及安全管理的核心部分，从而对系统的可靠性、扩充性、易用性、MTBF等均的较高的要求，所以集成商采用了在业界声誉较高的研祥产品做硬件平台，由于系统所表现出的卓越稳定性、先进性，因而在样板工程的评选中，获得了“三星级工程”的称号。
