精密量仪的使用 2

四、水平仪
常用的水平仪有条形水平仪、框式水平仪和比较精密的合像水平仪等。
1.框式水平仪

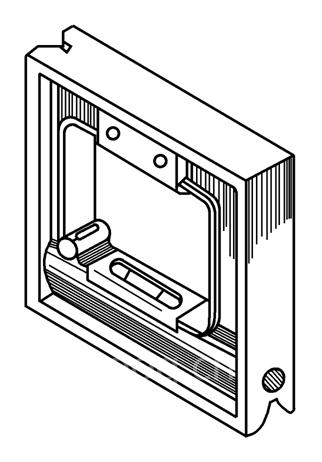

如图4-12所示框式水平仪由框架、主水准和调整水准器组成。

图4-12 框式水平仪
2.合像水平仪
合像水平仪如图4-14所示。

图4-14 合像水平仪
五、圆度仪
1.圆度的概念
圆度公差是控制圆柱（锥）面横截面形状误差的指标。
圆度公差带是在同一正截面上半径为公差值的两同心圆的区域。
2.圆度测量

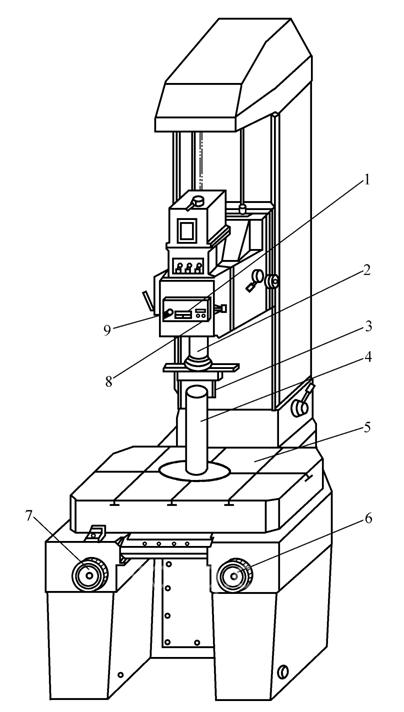

如图4-18所示是传感器转轴式圆度仪，适用于机械、仪表、航空等钻套精密机械加工中的圆度测量，也可以测量同轴度和垂直度等。

六、气动量仪
气动量仪是根据空气气流相对流动的原理进行测量的量仪。
应用气动量仪，可以测量零件的内孔直径、外圆直径、锥度、轴线的直线度、圆度、同轴度、垂直度、平面度以及槽宽等，也可以用于机床和生产自动线上做自动测量、自动控制和自动记录等。
七、双管显微镜
