立华嵌入式工控机LEC-7105应用于移动营业厅视频监控解决方案

引言

本文介绍了移动营业厅网络化视频监控系统的网络架构，系统功能和特点，以及LEC-7105作为系统视频采集和接入服务器的作用，详细介绍了LEC-7105的规格。

1. 背景概述
        在信息化高度发达的今天，电信网络和计算机网络的发展，极大地改变着世界人民的生活方式，而随着人们对于生活水平要求的不断提高，人们对计算机网络和电信网络的服务能力又提出了更高的要求。在此背景下，对于电信和移动营业厅的集中监控越来越被重视，各大通信公司都提出了自己的营业厅全数字网络化音视频监控系统，并建设了层次化的多级监控中心解决方案。该方案非常方便地达到视频监控项目对系统规模和功能的要求，同时还具备极强的灵活性、可靠性、使用维护的简易性，不仅加强了营业厅服务及安全管理，而且真正做好了营业厅服务监督、环境和客户行为分析、活动效果查看、安全防范等多方面的工作。
2. 系统描述
2.1系统构架图
        系统由安装在前端营业厅的DVR/DVS、各功能摄像机、传感器、音频采集/广播、声光报警等设备，以及监控中心的监视终端、各功能服务器、大屏幕显示屏等设备组成。
        如下图1，为网络化视频监控系统架构图。

图1 网络化视频监控系统架构图

系统基本监控模式是多点对多点的监控模式，即任何一个监控点可以同时监控多个被监控点，同时任何一个被监控点可以同时被多个监控点监控。此外，监控支持双向音频，即监控点和被监控点互相通话，还支持由监控点提供网络远程控制被监控点的云台，此外还能够支持其他一系列监控功能。

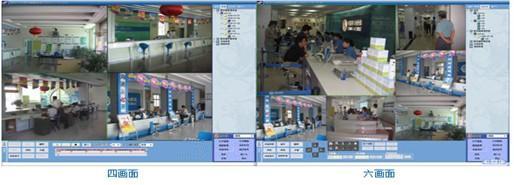

图2 大屏幕视频监控画面

        立华提供LEC-7105作为系统视频采集监控设备和接入服务器。
        视频采集监控设备采用LEC-7105，完成前端监控现场的音视频数据和其他监控数据（如报警）收集和监控设备的操纵，如云台、镜头和各种开关量的控制。
        接入服务器采用LEC-7105，完成对其管理范围内的全部前端监控点的音视频和其他监控数据的集中收集和统一处理，并负责向前端监控点分发监控终端的监控命令。另一方面，监控数据服务器将对监控工作站的监控请求作出仲裁，并向他们分发前端监控点的音视频及其他监控数据。此外，监控数据服务器还完成一系列的监控业务，如历史数据管理、归档，前端监控点设备维护等。

[DividePage:NextPage]

2.2系统特点
        系统主要特点有：
         自动化程度高：智能视频监控系统通过前端设备对所监控的画面进行自动分析，只得获取所关心的信息。采用这种技术可以极大地减轻了工作人员的工作压力，提高了工作效率，甚至完成人员所无法完成的一些工作。
         对环境条件要求低：系统本身的可靠性高，可以适应恶劣环境，在复杂现场长时间运行。智能视频监控系统通过前端设备采用可靠、稳定的硬件设备，使系统可以24小时不停地在恶劣环境正常工作。
         精确度高：智能视频监控系统的前端设备集成了强大的图像处理能力，并运行高级智能算法，使用户可以更加精确地定义所关心的关键信息，可以区分出不同级别的目标，以便于对不同的目标采取不同的处理手段。
3. LEC-7105产品介绍
        LEC-7105是立华科技推出的一款高性能、低功耗、无风扇的嵌入式工控机，此产品采用INTEL Atom D525双核1.8GHz CPU，南桥采用ICH8M，2路千兆网口，2路串口，VGA和DVI-D双路高清视频输出，集成4路DI和4路DO，以及eSATA接口。LEC-7105预留Mini-PCIe和Sim卡插槽，方便客户扩展Wifi和3G等无线传输的应用。

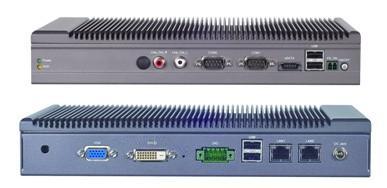

图3 LEC-7105前后面板示意图

        LEC-7105在机构设计上有如下巧妙设计：
         机身短小轻薄：比大多数其他的PC更小，尺寸268（W）*44 (H)* 174 (D)，更容易安装到有空间限制的环境中；
         快速安装和更换：拧开底盖，可以打开设备，内部CF卡、硬盘、内存和MINI-PCIE设备快速安装或更换；
         无线通讯（3G/Wifi）：集成一个通用Mini-PCIe插槽和SIM卡阅读器，用户只需插上Mini-PCIe接口的Wifi模块或者是3G模块，就可以启用这些无线传输服务；

LEC-7105集成双核1.8GHz CPU，具有很高的计算性能，同时采用无风扇全铝机构散热设计，使得系统运行非常稳定。

4. 结论
网络化视频监控系统不仅加强了营业厅服务及安全管理，而且真正做好了营业厅服务监督、环境和客户行为分析、活动效果查看、安全防范等多方面的工作。LEC-7105作为系统视频采集和接入服务器，运行非常稳定。

（立华科技宋洪法）
