基于泓格WinPAC的体育场灯光监控方案

        泓格科技的 PAC 产品，一方面基于开放灵活的软件平台，另一方面将PLC的稳定性和PC 的多功能相结合，能为体育场照明的需求提供新一代的控制技术与完备的解决方案。

        PAC 技术是随着计算机技术和自动化技术的不断发展和交融而衍生出来的技术，可以说是计算机技术和自动化技术的结合体，有着非常广大的应用前景。泓格的WinPAC系列产品是国内最早的基于PAC 技术的产品，其稳定性、可靠性和开放性已经得到广泛的认可，是一款成熟的控制系统产品。
        WinPAC系列PAC产品具有如下特点：
        运算功能强。控制器提供520MHz CPU和128M内存（可通过Mirco SD扩展至4G），集成WINCE5.0操作系统，可处理各种复杂任务，并且支持同时处理多任务。
        支持多主机访问。控制器支持多个上位机同时访问，可满足不同用户对实时数据的需要。
        集成HMI功能。控制器提供标准的VGA接口，可在现场提供HMI方便操作人员的维护与操作。
        安全性更高。控制器提供双电池备份的SRAM保证系统数据的安全，并且支持自定义文件格式和唯一硬件序列号，保证数据和应用程序的安全。
        通信接口丰富。控制器自带2个标准的10/100M网络接口和4个串口，并支持GSM/GPRS通信功能，可满足不同应用条件下的通信需要。
        开放性好。控制器支持Modbus、OPC等开放的工业通信协议。
        支持远程维护和更新。控制器提供Web Server和FTP Server，方便用户实现远程的数据访问和程序更新，提供远程操作工具，可方便用户实现远程的配置及维护。
        稳定性好。宽温工作范围，以及无风扇无硬盘的良好工作设计，可以在现场严酷的环境中正常工作。
        模块可带电插拔。运行过程中可以更换所有I/O组件，真正电工级操作。
        开发上手容易。可以使用Visual Studio .Net /2005/2008 、eVC 、 ISaGRAF等软件来开发。
        本系统使用泓格科技WP-8841作为主控单元，搭配泓格的I-7000系列采集模块。

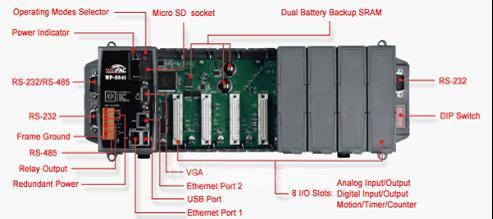

        WP-8841的硬件结构图如下：

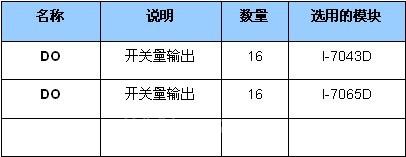

        泓格整体硬件配置如下：

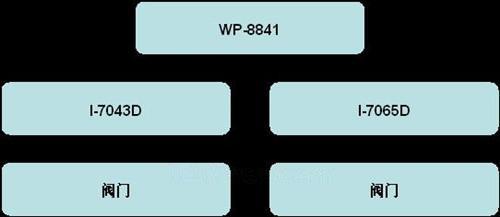

        系统连接方式见下图：

        上图中，WinCon8741通过RS-485进行I-7043D，I-7065D，用于控制电灯开关。
