GX7: 灵活、快速、高效、经济的数控刀具磨床
完美的磨削方案
ANCA GX7 数控刀具磨床是一款入门级磨床。该磨床灵活性和速度兼具,能够一次装夹磨削各种不同类型的高精度的刀具。无论是磨削单件刀具还是一批不同类型或形状的刀具,它的生产效能都一样出色。GX7 数控刀具磨床是为满足刀具磨削行业的生产需要而特别设计开发的:
• 快速设定和作业转换
• 加工时间短
• 磨削刀具精度高
• 高表面光洁度
• 功能多样化,可满足各种类型的磨削应用
使用ANCA ToolRoom® 应用软件组可以方便快捷地编辑设定钻头、立铣刀、成型轮廓刀具及许多其它特殊刀具。
标准测头系统可以使机床精确确定被磨削刀具的特征。测头和软件的集成能够精确磨削刀具。
灵活性和速度兼具
GX7体积紧凑而工作空间充分,适合磨削各种类型和几何形状的刀具。
磨床设计中处处为操作人员着想,高度的人机工程学设计,实现最佳的操作简便性和舒适性。

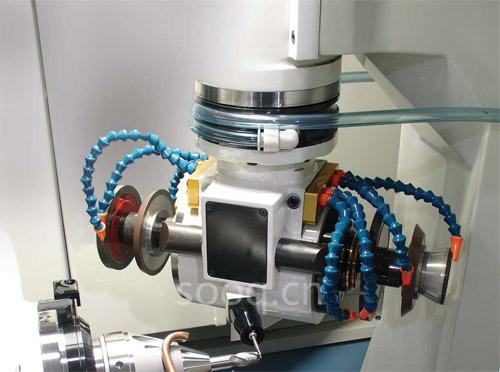

直驱双向单轴,两端各有一组砂轮组,这样的设计可以在一次装夹中使用最多可达八片砂轮。主轴的设计使得工件区域的磨削不受任何限制。
满足客户需求
刀具磨削行业对于磨削精度,磨床可靠性和效率都有着很高的需求。ANCA GX7不仅满足了上述的需求,还为数控刀具磨床创造了新的行业标准。
GX7设计中使用了最新的Unigraphics NX固体模型软件。使用了最新的FEA软件,优化了机械设计, 从而使得磨床具有极高的刚性和强度。
GX7刀具磨床一览
• 完全满足刀具刃磨的要求
• 一次装夹,灵活、快速加工各种不同类型的刀具
• 7组砂轮组的砂轮更换器选项提高了生产率
• GLX上料机选项带有独特的夹头更换系统,专为工具刃磨特别设计
• 高度的人机工程学设计,实现最佳的操作简便性和舒适性。
• 包括自动上料机在内大量的机床附件。
• ANCA ToolRoom®软件的灵活性使得GX7可运用于各种应用需求。
• 采用在业内广为接受的ANCA技术,如聚合混凝土床身,MPG程序手轮进给,数控和直接驱动技术。
GX7 : 专业化的磨床
专为操作人员设计的磨床

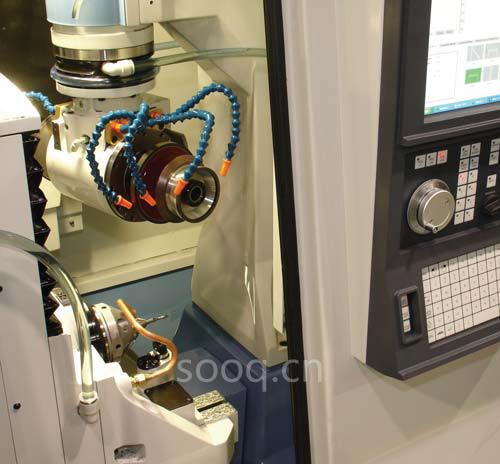

GX7设计中处处为操作人员着想。使操作人员从磨床主门进入设置砂轮、冷却管和床头箱工件变得轻而易举。
易更换的冷却液集流板可依据每组砂轮组形状在机外设置安装,可使工作前期准备降低到最小限度。
聚合混凝土底座
如同所有的ANCA数控磨床一样,GX7也采用聚合混凝土底座,而非传统的铸铁底座。这种独特的ANCA材料配方与其他材料相比,具有特强的吸震特性,能够减少振动,并且增强磨床的整体刚性。
这样的设计提高了磨削刀具的精度和表面的光洁度。
直驱多向主轴

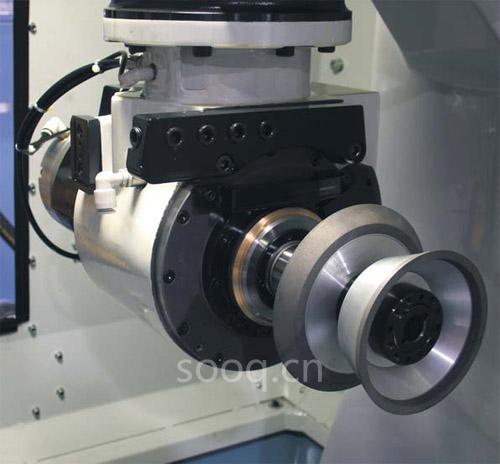

磨削主轴为电机直接驱动,最高转速为每分钟10,000转。接口采用ISO30的锥口。峰值功率为9.5 千瓦 (12.7 马力),能够为任何刃磨作业提供充足的动力。由于去除了皮带、皮带轮或齿轮,通常皮带驱动主轴的主要振动源从而也随之去除。直驱技术大大提高了磨削刀具的表面光洁度并保证了更高的机床
可靠性。
GX7上所有线性轴和旋转轴均使用了直驱技术,从而达到了更高的定位精度。
磨床选购件
系列的选购件可进一步增强磨床的灵活性,包括气动或液压工件夹持系统系列,弹出式托架,iView高精度在线刀具测量系统和软件的选购件。
iView
iView是由ANCA开发的高精度在线刀具测量系统。它可以非常快捷地安置于磨床内,提供测量数据,而无需将刀具从工作头夹紧系统中卸除。所得数据随后将被导入磨削程序中进行精确的自动补偿,以保证刀具的磨削精度。
软件

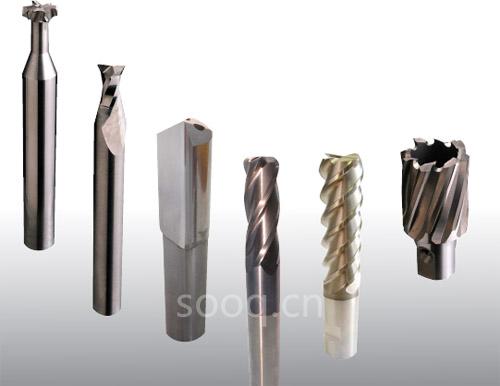

GX7标准ToolRoom®软件包支持磨削立铣刀,标准钻头和阶梯刀具。其他软件选项可以磨削种类广泛的刀具,包括:
• 轮廓刀具
• 专用钻尖
• 成形木工刀具
• 三面刃铣刀
• 枪钻
GX7+: 高级刃磨机床

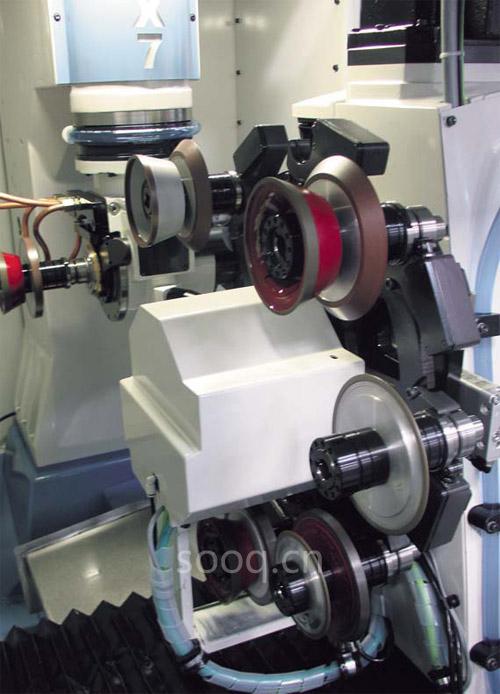

砂轮更换器
为进一步增强GX7的功能,ANCA开发了一种七工位砂轮更换器。由于有了更多砂轮备选,这种设计为操作人员增强了应用功能的多样化。
无论批量大小和刀具类型,更换器都能够在一个自动装载机上装载所有工位。这就意味着GX7能够进行更长时间的无人操作,生产率更高而成本更低。
由于有了更多砂轮备选,所以降低了在各类刀具之间更换砂轮组的频率。
砂轮更换器安装在Z轴底部的侧面,完全在标准GX7+的机床罩当中。这就意味着占地面积并没有增加。
HSK 主轴
砂轮更换器使用HSK40F作为砂轮组与磨床主轴的接口。该系统确保法兰面和锥面同时接触使得每次装载到主轴的砂轮杆具有精准的重复定位。
带有砂轮更换器的GX7+磨床配有9.7千瓦的直驱单头主轴。
上料机选项
自动上料机通过无人操作的功能提高了数控磨床的生产率。ANCA为GX7提供了两种创新的自动化选项。

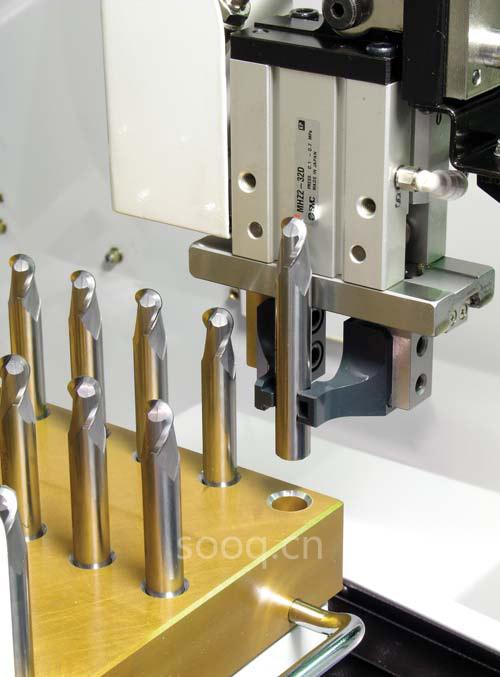

CLX - 紧巧性上料机 (仅用于GX7)
专为空间和预算有限的客户而设计,经济而高效的CLX满足了小批量生产而无需复杂系统的公司的需求。上料臂全部位于机床罩内,因此机器占用空间并未增加而上料机使用现有的机轴,从而节省了成本和空间。

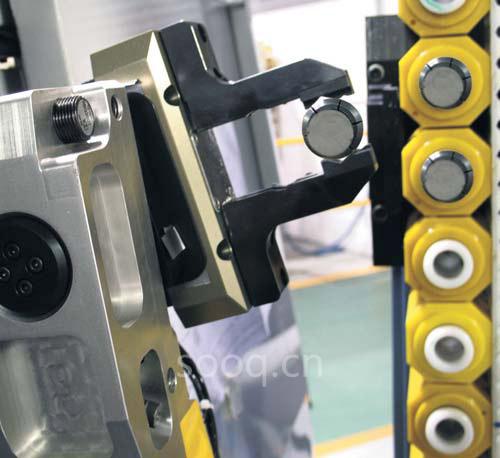

GLX - 连续上料机(GX7和GX7+)
ANCA的GLX连续上料机能够装载84件各种直径和形状的刀具。这种独特的夹头更换系统使得GLX非常适合小批量生产。刀具安放于均匀分布在环形竖向皮带中的夹袋里,然后通过一只转换臂直接传送到工件夹持刀柄中。
每种直径的刀具只需要一种夹头。一旦批量磨削开始,GLX将夹头和刀具传送到夹具中,然后就只传送刀具直到批量磨削结束后夹头才被送回上料机。

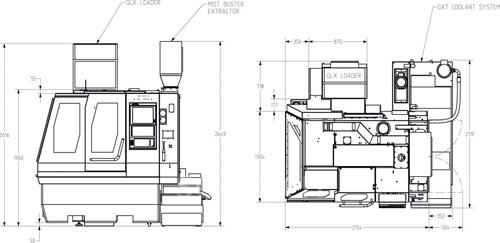

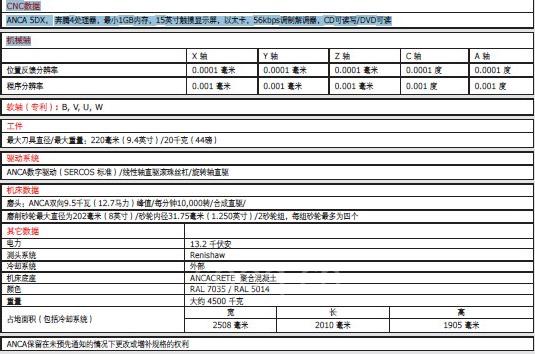

技术参数
ANCA 全球支持,亦是您的投资所在
全球业界之选
ANCA GX7是数控刀具磨床业界之选,而这些企业对于刀具的精度和可靠性都有着至高无上的追求。它专为满足竞争激烈的刀具行业的需求而设计,拥有ANCA全球技术专家的支持。
无论您的核心业务是磨削钻头、立铣刀、木工刀具或是其他特殊刀具,GX7都可以满足您对生产强度和灵活性的要求。
当您的业务不断增长并继而步入新的领域时,ANCA GX7无疑将使您企业的生产能力随之增长。
ANCA在各地市场都将提供专业的技术客户支持。我们的全球支持服务包括远程诊断,这项ANCA的创新服务使得我们的技术人员可以在任何ANCA客户支持中心远程诊断您的磨床。
ANCA的核心价值观,精准、高效、灵活和自信,为您带来技术超群的产品,提供高精度、可靠、一致的生产能力以及让您灵活充分的利用新的获利机会。
