高速公路监控系统方案

专案描述

　　IP技术在交通监控系统中的应用非常普遍，监控系统可为交控中心提供实时的路况信息，交警可依据此信息，在现有结构及道路基础上改善交通状况。然而，传统的交通监控系统大多采用星型拓扑结构，各现场通讯设备全部通过点对点光纤连接到中心交换机，随着监控点的不断增加，中心交换机的负载能力也会出现瓶颈。星型方案不仅成本高，而且没有备援机制，一旦发生意外断线，会造成相应站点影像消失，出现监控盲区。

　　为了实现更经济更可靠高速公路监控，Korenix推荐使用冗余环网技术搭建视频监控网络，任一点发生断线，不会对视频监控造成影响。JetNet 5010G千兆网管型工业以太网交换机支持MSR(Multiple Super Ring)快速自愈环网协议，自愈时间小于5ms，让用户感受到不间断监控网络的可靠性。JetNet 5010G配备3个千兆SFP combo可选端口，支持不同传输距离(单模或多模)的SFP光纤收发器模块，适合接入不同间距的监控点摄像头。这种灵活的端口组合方式，可以有效减少设备库存，降低项目成本。

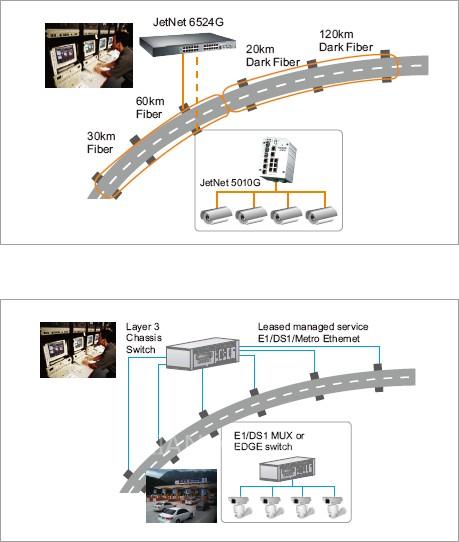

　　架构图

　　选用原因

　　Rapid Super Ring环网自愈时间≤5ms

　　支持IEEE 802.1Q VLAN 有效划分各工作组

　　千兆SFP combo端口支持各类光收发器模块(WDM)及不同传输距离(40km, 60km)

　　32Gbps交换性能, 8K MAC地址列表
　　支持链路层发现协议(Link Layer Discovery Protocol, LLDP), SNMPv3, RMON和JetView Pro远程管理工具
　　高级安全管理功能包括，IP Security, Port Security, DHCP Server, IP和MAC绑定，802.1x访问控制
　　支持E-mail事件报警,SNMP trap, Syslog, Digital Input 和继电器报警
　　铝合金外壳符合IP31工业防护标准，拥有良好的散热性能
　　冗余DC 12~48V电源输入 (-48V 可选)
