污水处理监控系统方案

国际金属加工网

　　专案描述

　　在污水处理厂进水泵站，回流污泥泵站，为了保持水泵的高效率运行，常常对其水池液位进行控制,用一台液位计来测量进水泵站积水池的液位，并将该液位信号送入可编程控制器系统，由可编程控制器根据液位高低来控制泵的开、停，使进水池液位保持在一定的范围内。
　　在该系统中，输入/输出PLC的信号包括：液位信号输入（模拟量输入）、每台泵的运行状态信号（开、停或报警，开关量输入）、开/停泵的控制信号（开关量输出）。
　　由于污水处理厂广泛使用PLC控制水泵运行，上位机采用工控机运行组态软件。在此案采用工业以太网的环型网络连接上位机和PLC，中心机房的计算机对全厂监控主要工艺设备的运行，采集工艺参数和设备运行状态信息，必要时对工艺过程进行干预，发出指令给相应的PLC。

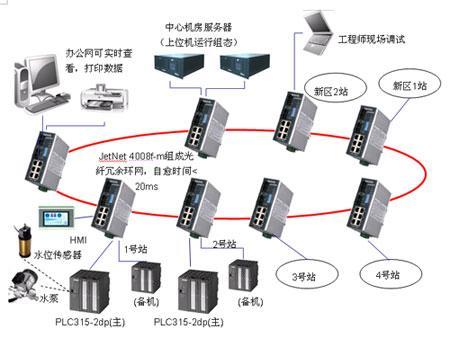

　　架构图

　　选用原因

　　8个10/100 TX电口Web管理型百兆以太网封包交换功能
　　Super Ring技术，系统自愈时间小于20ms
　　-20~70℃ 操作温度，适用严苛的工业环境
　　支持1.2KV Hi-Pot 高壓隔离保护
　　铝合金外壳符合IP-31工业防护标准，防水防塵
　　管理功能包括 IGMP snooping v1/v2，VLAN，QoS， Rate control 等
　　冗余双直流电源输入DC 12~48V
