　　专案描述
　　大台北区瓦斯，供应台北市之『天然气』，营业区域为台北市之松山、信义、大安、大同、万华、中正、中山等七个行政区及士林区之福华、明胜二里，目前总用户数已达三十五万户。由于现有系统年久老旧，拨接系统不符合时效的要求。需要改换透过光纤架构，连接成环网达到线路备援。将各瓦斯加压站的压力、流量、温度做集中监控。
　　惠通科技JetNet 4008f-s 工业光纤交换机总共25台/系统被使用在这项项目中. 连接光纤&PLC 的压力、流量、阀门、瓦斯侦测、侵入、地震检知…等AI/O & DI/O控制讯号上传至控制室，以利图控软件能顺利监看各分站的讯息状态。

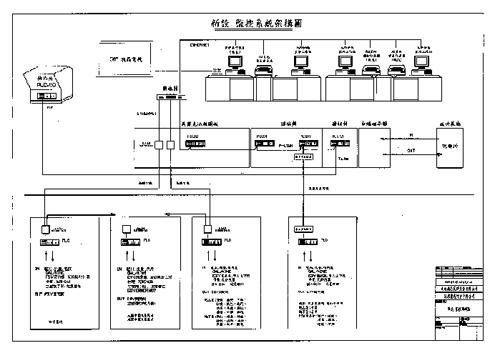

　　架构图

　　选用原因

　　IP31防水/防尘设计
　　支持Super Ring，备援回覆时间<20ms
　　光纤介面，单模传输距离达40KM
　　支持IGMP snooping/VLAN/QoS
　　工作环境(适用-10℃ ~70 ℃)
　　冗余DC 电源输入
　　DIN-Rail挂轨安装
　　5 年保固
