微型轴全自动视觉检测系统

国际金属加工网

微型轴自动检测系统，是一种基于机器视觉的全自动检测设备，能对微型轴类产品进行自动检测和次品分选。系统由自动上料、视觉检测、自动控制、图像处理与计算机系统等几部分构成。本系统自动上料设备为康视达公司专利产品，能将杂乱无序的轴类产品依次排列整齐送入检测平台。视觉检测部分采用百万像素工业相机，以及稳定的LED光源装置。系统软件采用LabVIEW及IMAQ Vision软件包编程。整个系统检测精度高，速度快，运行稳定可靠。

检测内容

1.微型轴加工尺寸：轴长度和直径，轴端开槽部分的长度和直径，滚花部分的长度和直径，轴端倒角大小等；
2.微型轴外形缺陷：漏开槽、漏滚花、漏倒角、滚花不良、开槽不良等；
性能指标
检测速度：可应客户要求达到400～600支／分钟；
检测精度：尺寸检测精度可达0.02mm，外形缺陷识别率可达99.9％；

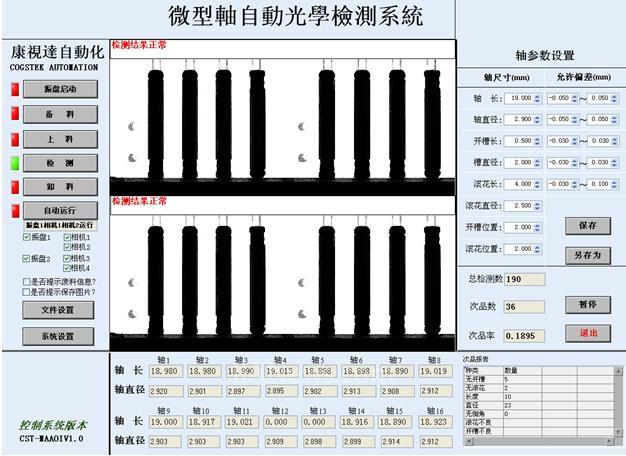

软件功能：

自动运行功能：系统可自动进行上料、检测、次品分选工作；
手动操作功能：方便操作员单步操作调试；
系统参数设置功能：可实时设定系统参数，如检测速度、相机参数等；
轴参数设置功能：对不同轴类产品的规格参数进行设置，并以文件形式进行保存，在系统实际运行时，对应不同的产品，只需要加载相应的文件；
数据监视及结果统计功能：监视检测数据，并对检测结果进行统计，如次品类型、数量、次品率等；
