Omate6000工业以太网交换机在岑兴高速公路收费监控系统综合解决方案

国际金属加工网

一、项目概述：

　　岑溪至兴业高速公路起于广西梧州市所辖的岑溪市，接已建成岑溪至梧州高速公路；止于广西玉林市兴业县，接兴业至南宁高速公路，全长约151公里。岑兴高速公路是国家高速公路网工程中广州至昆明高速公路的组成部分，也是广西出省区高速公路建设重点项目之一。岑兴高速东、西方向分别与广州至梧州高速公路及兴业至南宁高速公路连接，并经以上两路段直通广州市和南宁市。岑兴高速的建成将减少广州南宁两地的行车时间，同时为西部通往东部及港澳地区提供便捷通道。
　　广西岑兴高速公路项目工程总共分4个网络。收费网络，收费视频监控网络，数据监控网络，办公网络。共涉及多个局点，玉林，寒山，北流，山围，容县，马路，昙容，玉林服务区，容县服务区及多个职工公寓。
　　整个项目实施中共涉及OMATE工业以太网交换机、视频光端机及数据光端机等多种设备，这个项目共分4个部分，分别来现实不同的业务需求。
　　1，收费网络：主要实现各收费亭、各车道的收费与中心收费机房的联网，中心收费机房与南宁收费总中心的联网。
　　2，收费视频监控网络: 主要实现中心机房对各收费亭、车道、机房、投包机室等进行网络的视频监控。
　　3，数据、视频监控网络：主要实现对广场、隧道、服务区等进行视频监控，并对门架情报板、火灾控制报警器、微波车辆检测器及PLC等设备提供数据监控。
　　4，办公网络：办公网络是一个独立的网络，主要是实现各收费站办公室、职工公寓访问INTERNET互联网。

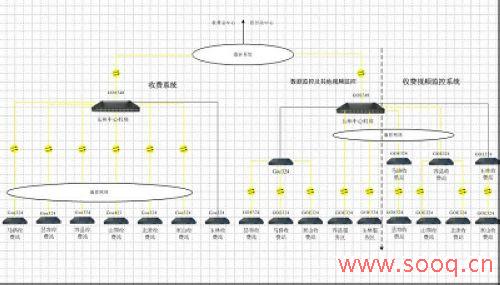

　　二、岑兴高速公路收费系统、监控系统方案拓扑图如下：

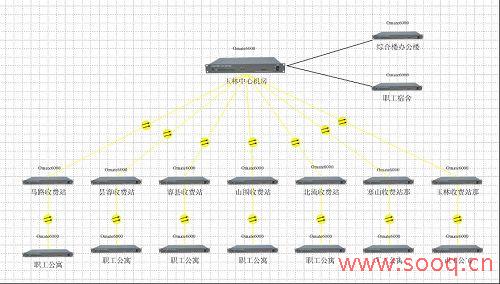

岑兴高速公路办公网络系统方案拓扑图如下：

三、选型设备

　　欧迈特数字技术有限责任公司Omate6000工业以太网交换机42台，Omate-1v-1d视频光端机 30对，Omate-1v视频光端机 2对，Omate1100数据光端机 6对。

　　四、方案说明

　　收费网络系统采用8台Omate6000三层以太网交换机，每台交换机采用ospf路由协议，各交换机之间通过SDH通信系统连接，其中中心机房交换机通过通信系统与南宁总中心连接。
　　收费监控系统和数据监控网络系统采用9台Omate6000三层以太网交换机，每台交换机采用ospf路由协议，各交换机之间通过SDH通信系统连接，其中中心机房交换机通过通信系统与南宁总中心连接。
　　办公网络采用24台Omate6000以太网交换机，先由网通提供光纤专线连接路由器，路由器再通过SDH通信系统连接Omate6000以太网交换机到各个办公大楼及下边各个收费站办公室、职工公寓。

　　五、方案优势

　　1、工业品质，低功耗无风扇设计，坚固而灵活的结构，宽温湿度范围。应能在恶劣环境条件下工作，如高温、湿热、强电磁千扰环境。
　　2、组网简捷，可靠性高，可扩展性高，系统具有简单、灵活地扩容和智能化升级功能，方便系统的不断扩展。
　　3、网络化，可通过专有通信网络，同步、实时管理察看分布在各地的现场信息。
　　4、各管理站的信息资源可以和其他管理系统充分共享，根据需要统一调度配合。
　　5、Omate 6000良好的交换性能和30ms极快速的自愈能力，极大地保证了隧道数据可靠及时的传输，当发生光纤断点时，环网可以在30ms内自动恢复正常工作。
　　6、高实时性，支持故障自诊断功能。
　　7、支持双电源冗余，提高设备的可靠性。
　　8、Omate6000可以根据业务的不同，划分VLAN将业务数据隔离互不影响。
　　9. Omate6000具有snmp标准的网管功能，可以及其方便的进行网络管理
