基于PLC的D—U3701组合机床改造

　　近几年来，我国中、小型可编程控制的应用推广工作已取得较大成效。大型PLC的应用已有了良好的开端，其中包括国外引进设备应用的PLC，从国外引进的PLC的应用开发以及PLC的国产化等，目前应用较多的除一部分国产PLC外，主要有西门子公司的SI—MATIC一S5系列、日本东芝的EX系列、三菱公司的FX系列、美国歌德公司的M系列和美国通用电气公司的PLC等。

1 D-U3701钻、扩孔组合机床技术特性

　　本机床为单面立式双工位移动工作台钻、扩孔组合机床，由底座、床身立柱、夹具、移动工作台、动力头、主轴箱等主要部件组成，夹具为液压夹具，通过更换定位元件，可装夹三种不同规格的零件。本机床用于“梁室端盖”，“前盖组件”及“后盖组件”的钻、扩孔工序。本机床单件加工工时为4min。

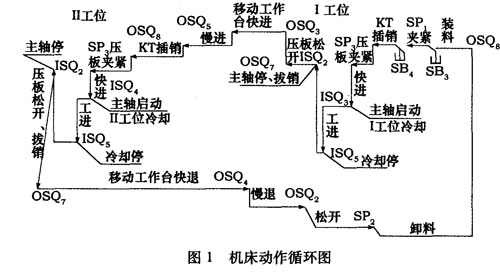

　　机床的自动工作循环由电气控制、液压驱动来实现，机床有独立的电气柜及液压站。本机床有两种工作状态即调整和自动，在按钮台上设有预选开关，开关置于调整位置，操纵各按钮进行单元动作调整;开关置于自动位置，按启动按钮，油泵工作，机床进入自动工作循环过程。机床动作循环如图1所示。

　　D—U3701组合机床主要是以继电器、接触器为主要元件的顺序控制器，是利用硬布线逻辑来实现各种控制，需用大量的机械触点，可靠性较差。由于机械触点和线圈的损坏，需经常更换继电器元件，机床的故障率较高，严重影响了正常生产，并给维护人员造成了许多麻烦，更降低了生产效率。因此，采用先进的工业用可编程序控制器来改造本组合机床。

2　系统设计

　　通过分析组合机床的技术特性及加工循环工艺要求，以及内部器件排列布局、PLC的特性及改造的周期和简繁程度等因素综合考虑，初步确定仅对本组合机床的控制部分用可编程控制器进行改造。本组合机床的油泵、主轴和冷却主回路部分不改动，仍用它原来的部分，因为油泵、主轴及冷却这三个元件的硬布线较少，故只改动它的控制部分。

2.1　可编程序控制器选型

　　根据D—U3710组合机床动作循环图、技术特性，确定采用东芝EX系列可编程控制器。东芝EX系列可编程控制器与其他类型的可编程控制器相比，体积小，耗电量小，装置时间短，耐大电流冲击，可靠性极高，尤其是采用与众不同的图形液晶读/写程序编写器，可以在其显示器上监视程序的编排、修改，一目了然，非常直观。

　　通过系统分析，D—U3701组合机床的输入点为24个、输出点为19个，所以选用东芝EX系列可编程控制器的基本单元EX-40H+扩展单元EX20来完成。EX-40H + EX20的输入点为36个、输出点24个，大于系统所确定的VO点数，为此使用EX-40H+ EX20是可行的。

2.2 VO地址分配及硬件接线
