机床CNC基础知识

一.CNC机床与CNC系统

CNC的含义是计算机数值控制。

1.CNC机床

⑴.金属切削用

孔加工攻丝、镗削、铣削车削、切螺纹、切平面、轮廓加工、平面磨削、外圆磨削、内圆磨削等。

⑵.线电极切割机。

⑶.冲床、步冲、冲压、金属成型、弯管等机床。

⑷.产业机器人

⑸.注塑机。

⑹.检测、测量机。

⑺.木工机械

⑻.特殊材料加工机械:如加工石材、玻璃、发射性矿料等。

⑼.特种加工机械

激光加工机、气体切割机、焊接机、制图机、印刷机等。

随着电子技术和计算机技术以及IT技术的发展,目前,这些机床与加工设备都可用数值计算机用数值数据进行控制,称为CNC控制。

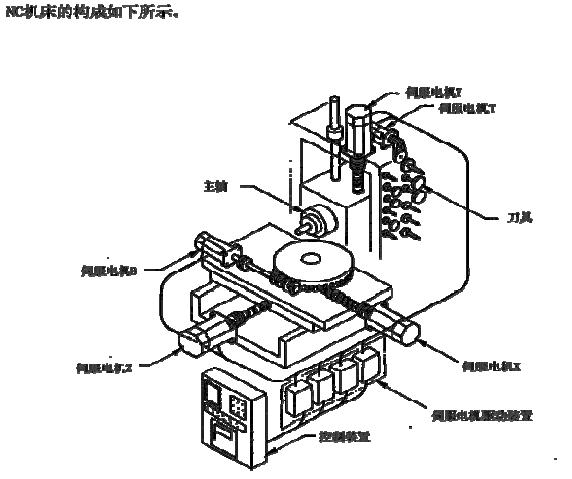

下图是一台金属加工机床------立式加工中心的一般结构。

机床CNC基础知识 - 1

2.CNC系统

CNC系统的含义是计算机数值控制系统。

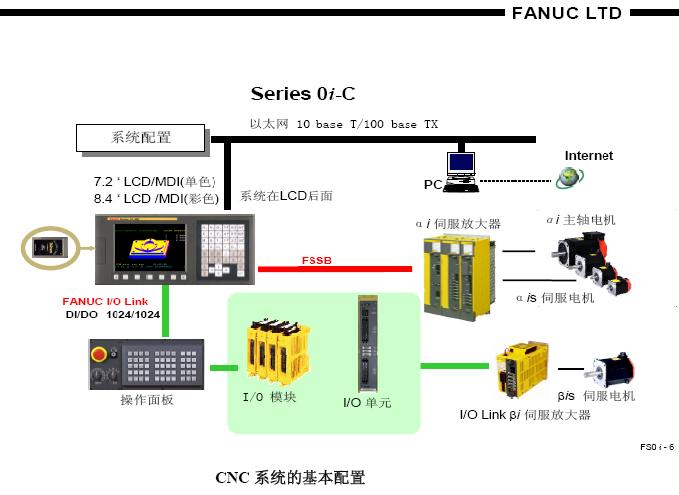

下图是一台CNC系统的基本配置图。

机床的CNC控制是集成多学科的综合控制技术。

机床CNC基础知识 - 2

上图是一台典型的CNC控制系统。从图中可见,一台CNC系统包括:⑴.CNC控制单元(数值控制器部分)。⑵.伺服驱动单元和进给伺服电动机。⑶.主轴驱动单元和主轴电动机。⑷.PMC(PLC)控制器。⑸.机床强电柜(包括刀库)控制信号的输入/输出(I/O)单元。⑹.机床的位置测量与反馈单元(通常包括在伺服驱动单元中)。⑺.外部轴(机械)控制单元。如:刀库、交换工作台、上下料机械手等的驱动轴。⑻.信息的输入/输出设备。如电脑、磁盘机、存储卡、键盘、专用信息设备等。⑼.网络。如以太网、HSSB(高速数据传输口)、 RS-232C口等和加工现场的局域网。

上图右下方的I/OLinkβi伺服放大器与电动机用于外部机械的驱动与控制。上方画出了以太网。

CNC单元(控制器部分)的硬件实际上就是一台专用的微型计算机。是CNC设备制造厂自己设计生产的专门用于机床的控制的核心。下面的几张图表示出其基本硬件模块;基本的控制功能模块和一台实际的控制器硬件。

(责编:阿 杰)
