瓦尔特DC170硬质合金钻头技术与应用专区

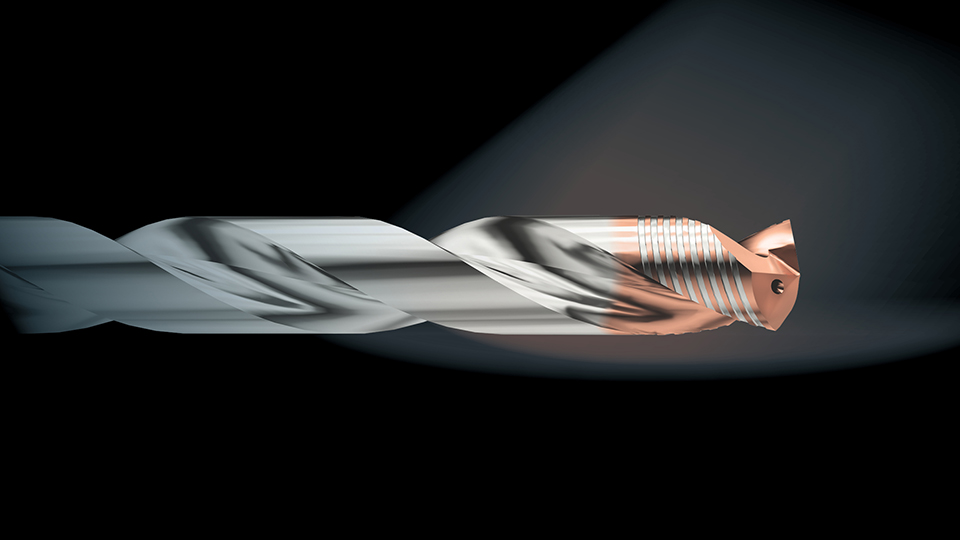

瓦尔特-蒂泰克斯 (Walter Titex) DC170产品描述

Product description

产品优势和客户利益

提高加工效率：切向分布的刃带大大提高了切削刃的稳定性;耐高温-抵御钻孔过程中生成的极高的切削热;更高的切削速度
加工过程：环形槽加快冷却液流动，同时减少了危险的缠屑风险;得益于新颖的设计，整个钻尖部分沐浴在冷却液中。360° 冷却,冷却效果是无可比拟
工件 – 质量：新刃带设计使得钻头在加工中产生的振动被降到最小
降低生产成本： 特征明显的环形槽可用作翻新刻度, 使得客户精确的计算刀具翻新的潜能

瓦尔特DC170应用领域

ISO – 材料组
应用范围
附加信息	推荐内冷压力: 20-40 bar / 290 – 580 psi 非标刀具通过CATdesign或Xpressonline设计: 长度范围16xDc ~ 20xDc；直径范围Ø3~Ø20；阶梯钻最多三个切削直径

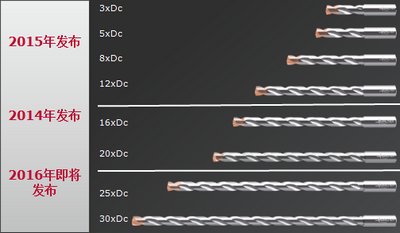

瓦尔特DC170产品规格展望

瓦尔特-蒂泰克斯 (Walter Titex) DC170硬质合金钻头实验室测试

Experiment Test

■ ISO-P加工42CrMo4 / 4140

加工条件

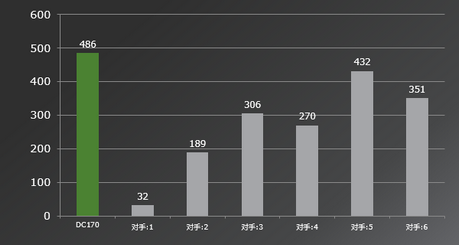

孔数

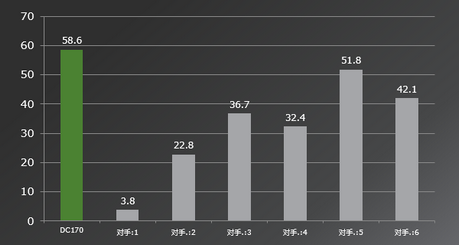

寿命
切削力

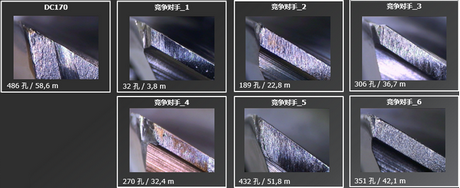

切削刃口对比

刀具	材料	参数	冷却
Ø 6mm 孔深 = 120mm 20xDc	42CrMo4 / 4140[ Rm = 1050 N/mm²	vc = 105 m/min n = 5.570 min-1 f = 0,2 mm/rev. vf=1.114mm/min	乳化液6% 20bar

■ ISO-P加工St52.3/S355J2G3

加工条件

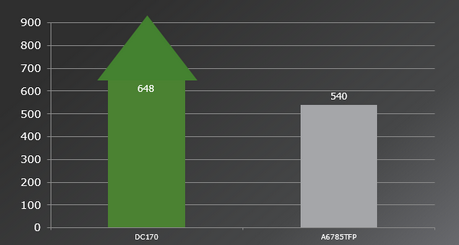

孔数

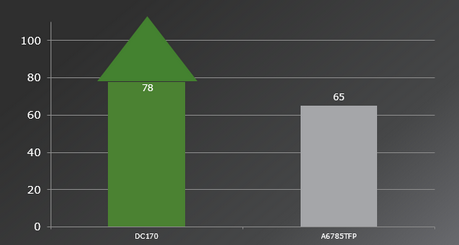

寿命

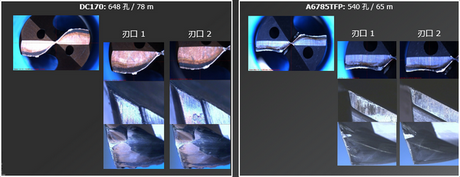

切削刃口对比

刀具	材料	参数	冷却
Ø 9mm 孔深 = 140mm 20xDc	St-52/S355J2G3/4140[ Rm=470 N/mm²	vc = 150 m/min n = 5.305 min-1 f = 0,2 4mm/rev. vf=1.273mm/min	乳化液6% 20bar

■ ISO-K加工GG-25/EN-GJL-250

加工条件

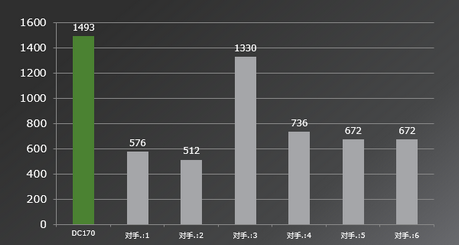

孔数
寿命
切削刃口对比

刀具	材料	参数	冷却
Ø 6mm 孔深 = 120mm 20xDc	EN-GJL-250[ 230 HB	vc = 120 m/min n = 6.366 min-1 f = 0,3 mm/rev. vf=1.910mm/min	乳化液6% 20bar

■ MQL加工

MQL加工参数

材料Mat.No	DIN	ISI/SAE	硬度/强度
1.7225 0.6025	42CrMo4 EN-GJL-250	4140 35 B	1050N/mm² 220 HB

■ MQL加工ISO-P: 42CrMo4 / 4140

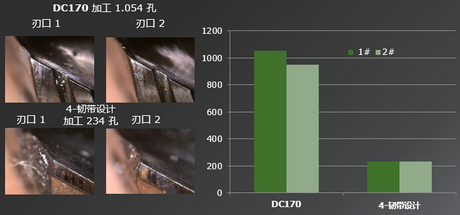

孔数

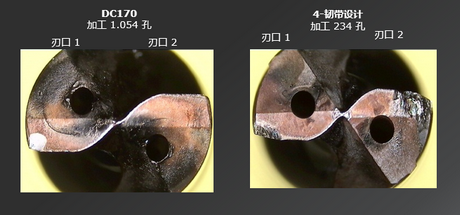

切削刃口展示

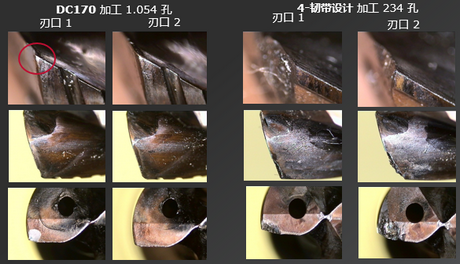

切削刃口对比

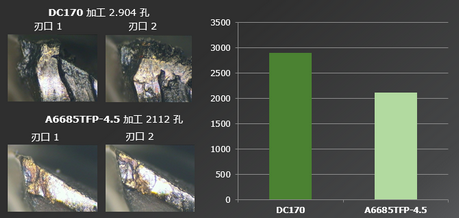

■ MQL加工ISO-k: GG-25, EN-GJL-250

孔数

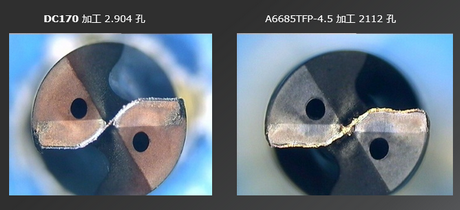

切削刃口展示

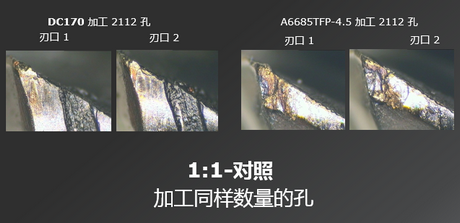

切削刃口对比

瓦尔特-蒂泰克斯 (Walter Titex) DC170加工不同工件实地测试

Field test

液压阀块
Closure piece
Joint part
喷油器
Cylinder head

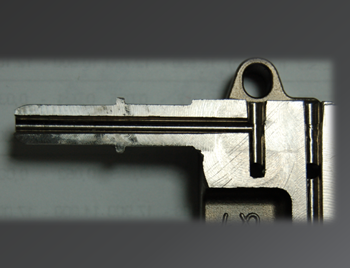

工件：液压阀块
材料：EN-GJS-400-15 / 0.7040 / GGG40 174 HB
机床：DMC – 80 H-Linear; HSK 63-A
内冷却：乳化液
工艺：油孔, 出口有贯穿

■ 液压阀块实地测试参数对比

刀具
DC170-20-09.000A1-WJ30EJ
参数
vc : 130 m/min
n : 4.598 min-1
f : 0,4 mm/rev.
vf : 1.839 mm/min
孔深 : 186 mm
Lc/Dc : 20 x Dc

■ 液压阀块实地测试总结

刀具寿命
从枪钻到DC170提升15倍
从Alpha 4到DC170翻倍
加工时间
均匀的刃口磨损
加工过程
均匀的刃口磨损
没有刀具崩刃断裂
