塑料注射成型过程中模具温度的选择

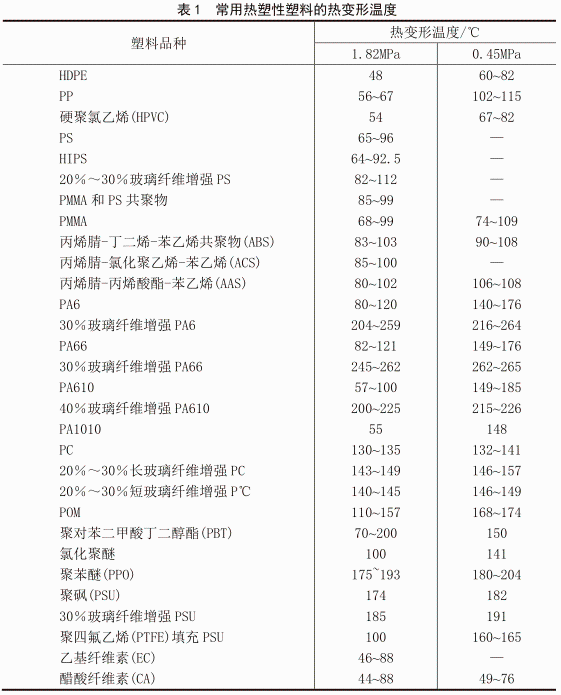

模具温度是指与制品接触的模具型腔的表面温度，它对塑料熔体的充模流动性，制品的冷却速率，成型周期以及制品的结晶、取向、收缩等影响很大，是关系到制品质量的重要因素。热塑性塑料注射成型时，模具温度必须控制在塑料的热变形温度或玻璃化转变温度(T_g)以下（塑料的热变形温度参见表1），以保证制品脱模时有足够的刚度而不致变形。在这个总原则下，模具温度的具体数值应根据塑料特性、制品的结构特点和使用要求以及其他成型工艺条件确定。

对于结晶型塑料，模具温度直接影响塑料的结晶度和结晶构型。模温高，冷却速率慢，结晶速率快，制品的硬度大，刚性高，但却延长了成型周期，并使制品的收缩率增大；模温低，则冷却速率快，结晶速率慢，结晶度低，制品的韧性提高。但是低模温下成型的结晶型塑料制品，当其T_g较低时，会出现后期结晶，使制品产生后收缩和性能变化。 对于非结晶型塑料，模具温度主要影响熔体的粘度，即充模速率。通常在保证充模顺利的情况下，尽量采用低模温，因为低模温可以缩短冷却时间，从而提高生产效率。 对于厚壁制品，由于充模时间长，冷却时间也长，为了使内外冷却一致，防止因内外温差大造成内应力等缺陷（如凹痕、空隙等），模温也应适当高些。表2为PA1010制品厚度与模具温度的关系。从表中数据可知，两者呈正比关系。此外，大面积或流动阻力大的薄壁制品，也需要维持较高的模温。

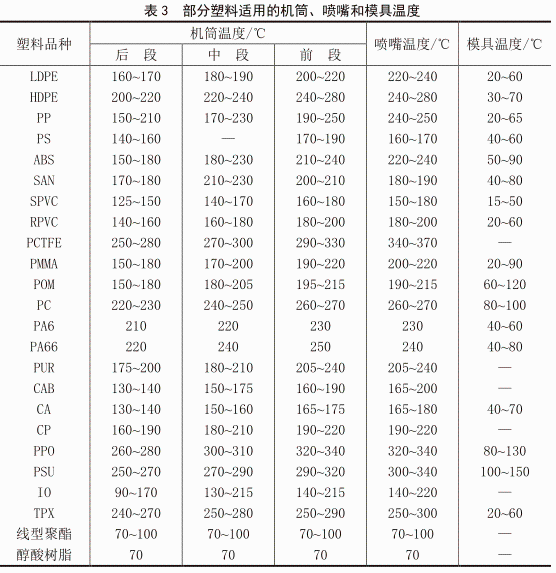

对于熔体粘度较低的塑料（如PE、PP、PVC、PS、PA等），由于其流动性好，易充模，因此加工时可采用低模温；而对于熔体粘度较高的塑料（如P℃、聚苯醚、聚砜等)，模温应高些，一方面可满足充模的需要，另一方面可以调整制品的冷却速率，使制品缓慢、均匀地冷却，应力得到充分松弛，防止制品产生凹痕、裂纹等缺陷。 模具的冷却一般用水冷或油冷，控制模温在5～95℃时宜用水冷，在95～120℃时宜用油冷。在个别情况下，还需要采用电阻丝和电阻加热棒对模具加热来保持模具的定温。表3列出了部分塑料可选用的机筒温度、喷嘴温度和模具温度，供参考。

（模具工业）

声明：本网站所收集的部分公开资料来源于互联网，转载的目的在于传递更多信息及用于网络分享，并不代表本站赞同其观点和对其真实性负责，也不构成任何其他建议。本站部分作品是由网友自主投稿和发布、编辑整理上传，对此类作品本站仅提供交流平台，不为其版权负责。如果您发现网站上所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将根据您提供的证明材料确认版权并按国家标准支付稿酬或立即删除内容，以保证您的权益！联系电话：010-58612588 或 Email:editor@mmsonline.com.cn。
