Autodesk：光栅图像和OLE图像，究竟如何选择

2019年老柴的第一课来了

最近天气变化频繁，老柴我频繁中枪，希望大家在新的一年中健健康康的……

今天的问题来自一个我们设计师群里面的老朋友，他传了张文件给我，让我帮忙分析一下文件为什么尺寸特别大（80M）？

我一看这不小CASE吗？老规矩，直接打开文件来个Purge，保存，然后收工……等等，为什么文件尺寸没有减小？这个文件有点意思啊，重新打开文件，CTRL+A全选了所有的对象以后，我发现了一个很有趣的对象：OLE

这位同学在模型控件中一共画了60张图纸，但是因为都是机械零件的图，所以都不是特别复杂的图，不至于直接就上80M，但是呢，因为他每张图都有一个图框，而每个图框中都有一个公司的LOGO，而这个LOGO就是用OLE方式来创建的。

我就问他了，为什么不用光栅图像而一定要用OLE呢？

回答是光栅图像因为是外部参照，是一个外部文件，所以一旦忘了传给对方，就很容易造成严重的问题，为了防止这种情况，就用了OLE的方式贴一个位图进来。

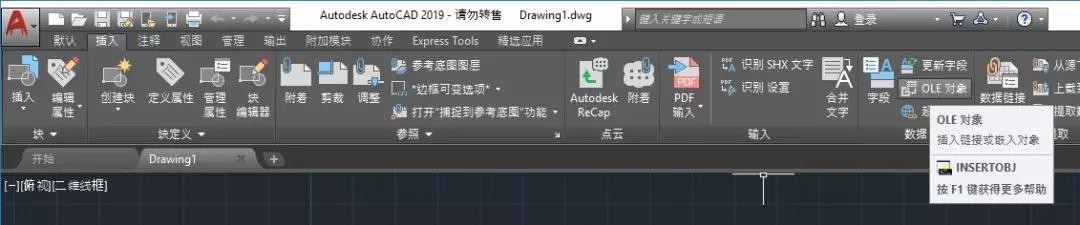

为了防止泄露这位同学的信息，这里我就不放他们公司的LOGO，我直接截了我Win10桌面的一部分，保存成BMP的位图。然后找到面板中“插入”-“OLE对象”

在Insert Object对话框（我记得这个对话框有汉化啊？啥情况?）选择“Create From File”，然后选择刚才我保存的位图就可以了。

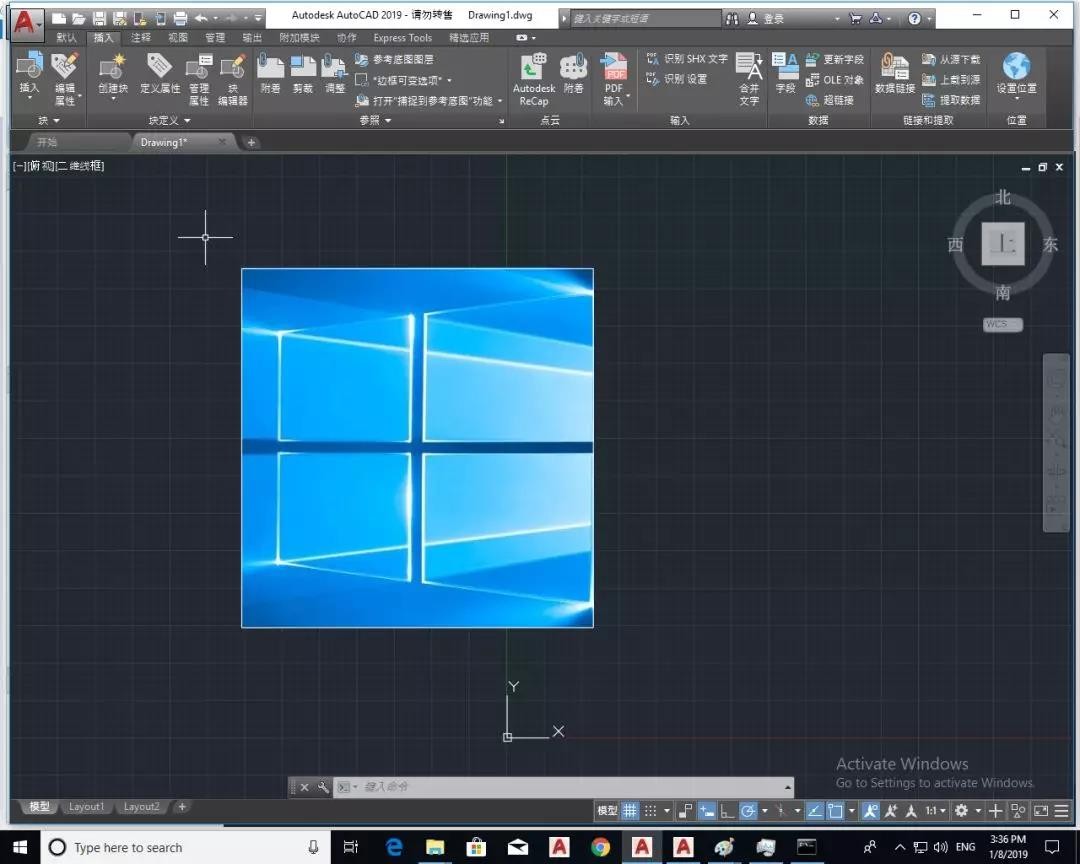

看到下面这个图形了对吗？确实就是一个简单的图像。

然后我们其他对象都不画，直接保存，就发现这个文件竟然高达360K！如果把这个OLE对象复制60个呢？27.1M……所以现在你知道为什么你的文件莫名其妙就变大那么多了吗？而如果你用的是光栅图像，哪怕是60个光栅图像，DWG文件尺寸仍旧只有13K……

所以相比起光栅图像，OLE贴进来的图片有很多缺点：

造成文件尺寸很大，而且OLE数量越多，则文件越大；

OLE的编辑方式比较单一、不能像光栅图像一样旋转、不能改变各种对比度之类的数值、不能做裁剪等等；少数能做的操作大概就是移动、复制和等比缩放了吧；

前面有人说是不是用JPG或者PNG作为OLE插进来就不会尺寸那么大了，我只能说你们Too young了……JPG或者PNG进来是这样的：

我甚至找到过一些PNG或者JPG的光栅图像直接转换成 AutoCAD 对象的插件，类似我们之前讲过的PDF导入功能。而针对OLE的插件？不好意思，这个真没有

有同学就绝望了，说OLE的缺点这么多，光栅图像需要附加一个文件，都很容易造成麻烦和不方便，那么有没有什么招式：既不会显著增大文件尺寸，又不用老是要记着还有个外部文件吗？

当然有了，接下来我就告诉你这个方法是什么……

那就是用 AutoCAD 画一个LOGO咯！

比如我司的LOGO就可以这么玩：

PS：简单的就是直线，圆角啥的，还有一些渐变色填充，当然配色可能稍微有点不一样（我这里要吐槽一下 AutoCAD，多少年了，颜色对话框里面竟然还是没有取色滴管……你让用惯了PS或者Sketch的设计师有多么蓝瘦香菇啊啊啊啊啊）

如果你们的LOGO真的复杂到 AutoCAD 都没法简单画出来的话，那我只能说一句节哀了……

好了，以上就是本次关于 AutoCAD 中OLE和光栅图像的一点小分析，谢谢观赏。

柴立峰（Leaf）老师

Autodesk资深软件测试工程师

• 在知乎CAD专栏拥有众多拥趸，曾从事多年AutoCAD教学工作，2005年投入到AutoCAD 2007测试工作。

• 参与AutoCAD for Mac所有版本的研发工作。

• 在欧特克授权培训中心（ATC）中负责教授AutoCAD的中级/高级课程。

• 作为一个行走的表情包，二次元段子手和有颜的内涵帝，柴老师教学风格轻松幽默，言简意赅，颇受学员青睐！

P.S.之后我们将持续为大家推出一分钟知识锦囊，帮您解决疑惑，有问题可以留言提问，也许你会在下期收到解答哦~

一分钟Q&A

Q：AutoCAD 2018 中打印执行到一半，AutoCAD 2018 就Freeze了

A:打印时不要勾选“Plot Tranparancy”选项，就不会停滞了。
