Autodesk知识学堂:AutoCAD的躲猫猫

最近天气转凉,老柴连着生病,冬天来了,大家都注意身体。

这次的内容仍旧是用户点播的,我们首先来看下用户的问题:

Q:老柴,我希望把三视图的图纸中的一个视图完全隐藏掉,应该怎么办比较快?

不正经的回答如下:

首先,选择要隐藏的对象,然后按下DEL键,是不是就全部“隐藏”起来了?

好了,为了防止被打死,下面我就要正经回答问题了。

在旧的AutoCAD版本中,应该是有很多方法的,不过很多都不方便,需要很多步骤才能完成,比如:

  • 把需要隐藏的部分,直接WBLOCK输出成一个单独的的文件,删除掉,等要用了再插入回来;

  • 新建一个图层,把需要隐藏的对象都放置在那个图层上,然后把图层关闭或者冻结。比较麻烦的是事后要用的时候,还得把图层调整回之前的状态。

那么,今天我就要讲一讲怎么快捷方便的和AutoCAD的图形对象来躲猫猫了。

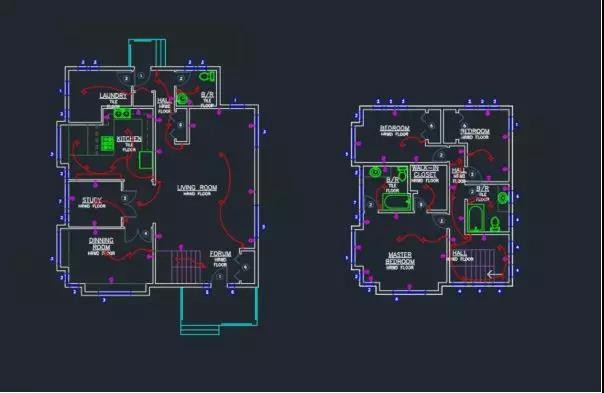

首先,打开一张图纸,是的,又是这张:


如果我想要快速的把右边的图纸隐藏起来,应该怎么办呢?

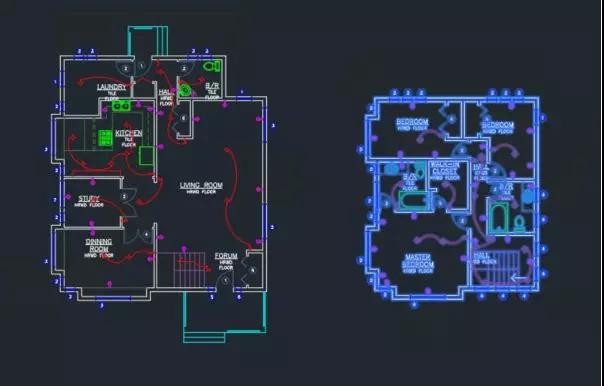

首先,肯定是把右边的对象全部选中咯:

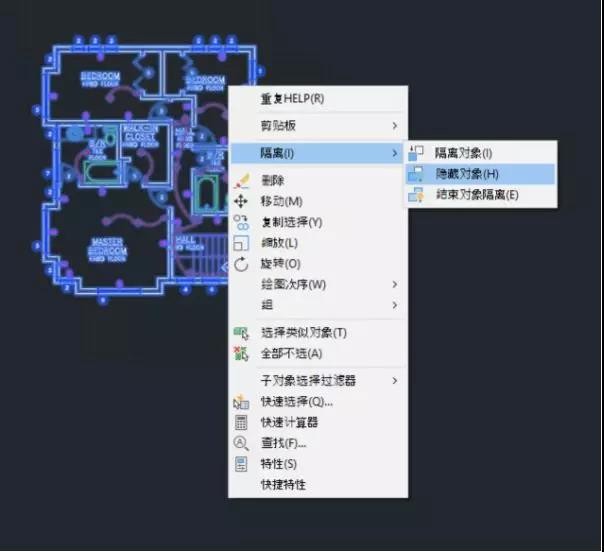

然后,右键单击,找到菜单中的“隔离”->“隐藏对象”

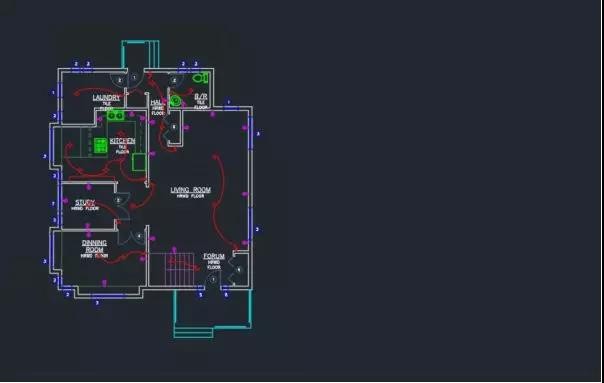

点击以后就发现刚刚选择的对象都消失了……


此处响起BGM:我寂寞寂寞就好……

如果需要把对象重新展示出来怎么办?非常简单,在没有选择的情况下,右键菜单,同样找到“隔离”下面的“结束对象隔离”,对象就嗖的一下就出来了……

不放图了,因为哪怕我上面直接复制粘贴,你们也看不出区别。

好,这里还有一个选项叫“隔离”,这个选项是啥作用呢?不多说,还是选中右边部分,然后选择右键菜单“隔离”下面的“隔离”(感觉我的舌头快要打结了)


发现了没有,选中的对象仍旧存在,而没选中的对象都消失了。

这就是“隔离”的定义,将选中对象之外的对象全部隐藏掉。

那么我怎么知道当前图纸中是不是有对象隐藏呢?

看下你们的状态栏,就是下面的这一排东西:


这个红圈圈出来的就是用来标识当前图纸中有没有对象被隐藏的,总共有两个状态:


当前绘图空间中没有隐藏对象


当前绘图空间中包含了隐藏对象

点击按钮会有菜单,操作和右键菜单是完全一致的,这里就不再多啰嗦了。

以上就是本次躲猫猫的全部内容了,怎么样?有没有觉得回到了孩提时代?(口胡)

柴立峰(Leaf)老师

Autodesk资深软件测试工程师

  • 在知乎CAD专栏拥有众多拥趸,曾从事多年AutoCAD教学工作,2005年投入到AutoCAD 2007测试工作。

  • 参与AutoCAD for Mac所有版本的研发工作。

  • 欧特克授权培训中心(ATC)中负责教授AutoCAD的中级/高级课程。

  • 作为一个行走的表情包,二次元段子手和有颜的内涵帝,柴老师教学风格轻松幽默,言简意赅,颇受学员青睐!

P.S.之后我们将持续为大家推出一分钟知识锦囊,帮您解决疑惑,有问题可以留言提问,也许你会在下期收到解答哦~

一分钟Q&A

Q:autocad architecture/mep怎么在布局中隐藏管道,而另一个布局显示管道?

A:布局加上图层管理员(视口冻结) ,就可以做到需要的效果

如果还有软件相关问题想问,欢迎加入我们跨行业讨论群,加群主二维码,AutoCAD问题实时解答



(柴立峰 欧特克Autodesk)
