三维CAD实例教程：如何用中望3D设计摩托车坐垫（上篇）

坐垫是摩托车重要的组成部分之一，相信很多设计师也想亲自在三维CAD设计软件中设计出一款舒适、美观、实用性强的摩托车坐垫。那么，本文将通过实例，向大家介绍如何使用中望3D来设计摩托车的坐垫。相信只要掌握了设计的基本思路和操作方法，你也能快速设计出彰显个性的摩托车坐垫。

下面，我们就向大家展示相关的设计思路和操作步骤。

首先，我们来看看一个和本次摩托车坐垫设计相关的起始文件。如图1所示，这是事先完成的摩托车坐垫下方零件Seat_Base的设计图，现在我们要基于这个零件来进行相关设计。

图1 摩托车坐垫下方的相关零件设计图

第一步：新建零件

通过中望3D新建一个名字为Seat的零件

图2 新建Seat零件

这时文件里面就新产生了一个名字为Seat的零件。

图3 完成零件Seat的新建

第二步：复制参考对象

在菜单列表中点击“编辑”，选取“复制”功能中的“外部零件”命令。

图4 “编辑-复制”的下拉菜单界面

选择已存在的零件Seat_Base作为复制对象。

图5 选择复制对象

位置坐标是“0”，即原点位置，复制完毕后如下图6所示。

图6 Seat_Base复制完毕

第三步：曲面提取

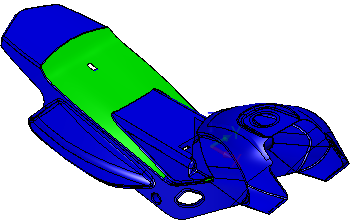

使用中望3D“曲面”功能中的“炸开”命令，选择上步零件中绿色的三个面，过滤器可以调整为“曲面”或“全部”进行拾取。

图7 曲面提取

把滤波器调整为“造型”，拾取后“删除”，只剩下绿色的三个面。

图8 提取结果

第四步：解除曲面修剪

使用“曲面”的“删除环”命令把上一步提取的三个曲面进行恢复，设置环为“全部”，不勾选“保留修剪面”。

图9 “删除环”命令操作界面

三个曲面恢复到未修剪状态。

图10 三个曲面为维修剪状态

第五步：相交曲线

使用“线框”功能中的“相交曲线”命令，第一实体拾取三个绿色曲面，第二实体拾取“XZ”工作平面。

图11 “相交曲线”命令操作界面

三个绿色曲面和XZ工作平面相交，形成三根曲线。

图12 相交效果

隐藏三个绿色面。

图13 隐藏绿色面后的效果

第六步：延伸曲线

使用“线框”功能中的“修剪/延伸”命令，对下图两处曲线进行延伸“50mm”。

图14 延伸效果图

第七步：曲线倒圆

对三相交曲线进行倒圆角，使用“线框”功能中的“圆角”命令，对下图两曲线进行倒“12mm”的圆角。

图15 三相交曲线倒圆角效果

对图15中，左下方两曲线进行倒“30mm”的圆角。

图16两曲线倒圆角效果

第八步：创建草图

以“XY”工作平面为基准创建下图草图，上下位置X轴对称。

图17 创建草图

第九步：拉伸实体

用上一步骤的草图进行拉伸实体操作。

图18 拉伸实体

第十步：切除实体

重新使用“拉伸”命令，对焦到拾取轮廓上，鼠标在空白区域右键，进入“插入曲线列表”，拾取以上创建的相交曲线和倒圆角曲线，形成曲线列表。

图19 “拉伸”命令的下拉界面

拉伸命令里，布尔运算里选择“相交”。

图20 布尔运算操作界面

使用创建的曲面对实体进行切除，切除完后把曲线删除或隐藏。

图21 切除实体

以XY平面为草图基准绘制草图。

图22 绘制草图

和上步一样，启动拉伸命令后，布尔运算里选择“相交”，把实体尾部切除。

图23 切除实体尾部

第十一步：驱动曲线绘制

以XZ工作平面为基准绘制驱动曲线。

图24 绘制驱动曲线

第十二步：创建辅助工作平面

隐藏实体，使用“造型”功能中的“工作平面”命令，空白处拾取右键菜单下的“关键点”。

图25 “基准面”命令右键菜单界面

创建下图两个辅助工作平面。

图26 创建工作平面

第十三步：创建轮廓草图

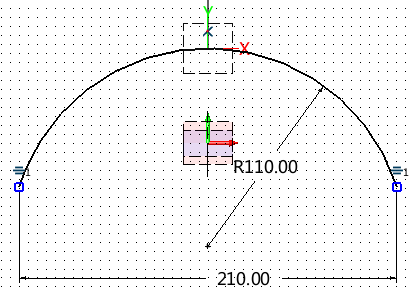

在-X方向上的工作平面里创建轮廓草图1。

图27 轮廓草图1

在-X方向上的工作平面里创建轮廓草图2。

图28 轮廓草图2

两个轮廓草图绘制完毕后如图29所示。

图29 完成轮廓草图绘制

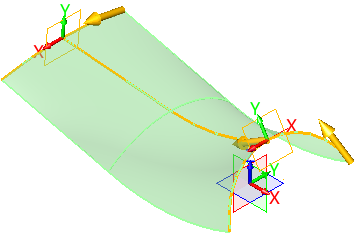

第十四步：驱动曲线放样

使用“造型”功能中的“驱动曲线放样”命令，使用图29的草图创建曲面。

图30 曲面创建

第十五步：替换面

使用“造型”功能中的“替换”命令，把实体的顶部曲面替换成驱动曲线放样的曲面。

图31 曲面替换

替换面后再隐藏两个工作平面。

图32 隐藏工作平面后效果图

至此，我们可以获得摩托车坐垫的雏形了。接下来就需要对细节进行处理，使之成为完整的坐垫，具体的操作方法和步骤，我们将在下一篇文章【三维CAD实例教程：如何用中望3D设计摩托车坐垫（下篇）】中详细介绍，欢迎继续关注。

三维CAD设计软件中望3d免费下载：(暂不可见)/product-58-1.html
