宏电无线产品应用于塔吊机械无线安全管理系统

背景

近年来，塔吊以其高效率的垂直运输能力，在建筑行业得到大量应用。国内建筑工地运行的塔吊约70万台，并以每年2-3万台的数量增加。各类塔吊运行安全事故频繁发生，已占工地重特大安全事故的30%，造成了巨大的生命财产损失。各种违规操作、超载作业是主因。必须采用一种有效的手段，对塔吊使用过程和行为及时进行有效的监管。

随着网络技术的不断发展，使得远程实时监控大型工业生产成为可能，通过远程实时监控，塔吊安全保障与监管部门人员(工地安全员、塔吊租赁公司、施工单位、安监部门)无需亲临现场就可以对现场的设备运行情况进行监控。

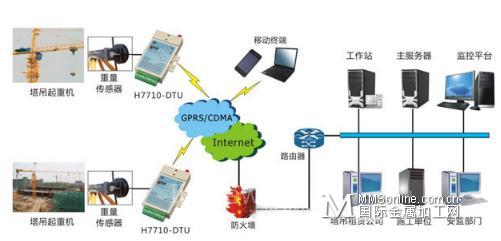

系统拓扑图

该系统综合应用微电子技术，信息传感技术，物联网无线通讯技术的高科技智能产品,实现对塔机工作状况的实时安全保护监测。通过对塔机起重量传感器、幅度传感器、高度传感器以及角度传感器等输出数据进行分析处理，实现：系统工作时起重量、起重力矩、小车幅度、吊钩高度以及回转角度的实时监控，能自动、可靠的保证塔机的工作始终处在该塔机起重性能曲线(或负荷特性表)所限制的范围内一旦探测到可能超载或超力矩时将先预警，直至报警并通过此塔机的控制系统来动作，自动限制这种操作的继续，尽可能的避免因操作者的疏忽或判断失误而造成的安全事故，极大的保证了塔机的安全使用同时该系统能够实时记录塔机作业中的危险工况，为事故的分析处理提供可靠的依据。

硬件产品

本方案应用宏电低功耗GPRS无线通信DTU H7710,担当塔吊机无线组网与数据传输。通过GPRS/CDMA/WCDMA/EDGE/EVDO/TD-SCDMA等无线网络接入Internet，并与系统控制中心的服务器建立连接，为塔吊现场数据、远程监控中心发布的控制命令等数据建设透明的传输通道。

(1)多种工作模式选择(透明和非透明);

(2)永远在线;

(3)支持本地数据激活;

(4)软硬件多重看门狗机制;

(5)内嵌完备的PPP，TCP/IP协议栈;

(6)协议扩展功能;

(7)内置ppp心跳机制，防止DTU被基站休眠;

(8)应用层心跳机制，保持应用层稳定连接，适时检测连接状况;

(9)可升级固件程序;

(10)支持中国宏电M2M设备云管理平台，可进行远程管理;

(11)嵌入式处理器，支持高速处理协议和大量数据;

(12)设备上电联网成功率100%;

(13)稳定性：7x24小时;

(14)设备断网后自动联网成功率100%。

系统价值

通过基于宏电无线通信的塔吊远程管理系统，系统应用对相关部门工作带来极大便利：

1、塔机司机：违规操作及时提醒，预警机制提高安全意识，方便操作，消除隐患

2、建设单位及监理单位：实时获取塔机安全数据，及时进行整改，消除安全隐患

3、塔机所有者：随时掌握塔机运行状况，了解塔机司机的操作水平，消除安全隐患

4、监管部门：彻底解决人工无法实时监控安全生产状况的问题。实时掌握违规操作情况，事前消除隐患，事后分析总结，提高科学管理水平。

5、塔机销售商，能及时获得塔机运行状态，是否及时维修保养，故障排查等。
