应用测量系统和传感器整体方案以降低成本

　　越来越多的测量系统制造商为其传感器配备Drive-Cliq接口。因此，配备有紧凑型M12插头的预成型电缆应运而生。这种带有Drive-Cliq接口和预接线的传感器技术方案可以节省时间、空间和费用。
　　
　　Drive-Cliq驱动接口业已广泛应用于机器制造等工业领域上的Sinamics变频器，西门子公司在传感器一侧留出这种接口。越来越多的外围测量系统制造商现在均供应带有接口的产品，因为与常规的传感器接口相比，这种新型接口能力特别强。
　　
　　接口以成熟的工业以太网为基础，实现100Mbit/s实时传输速度，仅在4.5μs之后，传感器的实时数值即可发送到驱动装置上，而振动极小。因此，设备的动力可以得到更好的利用，工艺流程可以得到更好的调节。不仅仅是用户，设备制造商也同样可以从中受益，他们对直接连接传感器的选择范围越来越大（图1）。

　　
图1设备运动的动态调节以测量系统
与传动装置之间的高效通信为前提条件

　　
　　M12标准紧凑型连接技术
　　
　　与大多数传动装置不同，此类传感器和测量系统大多被应用于要求有较高IP保护等级和较强抗振性的区域。此外，小规格传感器头也需要一种紧凑型的连接技术。紧凑型金属插头和接线盒结实耐用，由于采用螺纹连接，因此即使安装在行走的设备上，也很牢固。
　　
　　带有手握螺纹环的紧凑圆造型便于在无法看到的位置上简便安装。目前已有很多测量系统厂家采用M12接头把其传感器连接到各种不同的接口上。为了避免与其他应用场合的M12插接接头弄混，西门子公司选择了一种编码（图2），该编码一方面符合DIN标准，另一方面又可把其他测量系统接口排除在外。

　　

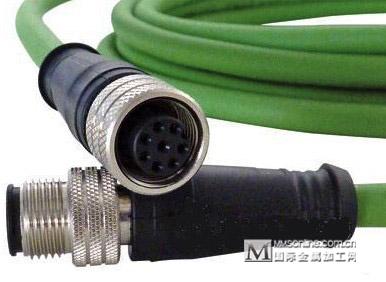

图2带有M12插接接头的Drive-Cliq电缆
螺纹插接接头符合IP67保护等级

　　
　　新型Drive-Cliq电缆的M12插头和插座在出厂前即作喷塑包裹处理，因此螺纹接头四周（包括电缆一侧）均符合IP67保护等级要求。针对各种不同的应用场合，有各种适用于固定安装或柔性拖链的新型电缆可供使用。
　　
　　为了确保为设备可靠运行和设备高利用率所必需的稳定连接，西门子公司所提供的电缆均已配备成型并在出厂前接受检测。电缆的长度固定，可以与Sinamics电机模块直接对接。成型电缆是目前最简便和最可靠的技术方案，从而使Drive-Cliq传感器与Sinamics驱动装置实现良好对接（图3）。

　　
图3成型电缆可使Drive-Cliq传感器
与Sinamics驱动装置实现良好对接

　　
　　满足对交叉驱动接口的要求
　　
　　在确定Drive-Cliq协议和ASIC可使用性以及接口的测试环境之后，新型M12电缆使得整体系统更加完善。制造商对交叉驱动接口的所有要求均得到满足。这种电缆是第三方供应商可直接与驱动系统相对接的前提条件。该驱动系统已经成为各个工业领域中的一项标准。
