PowerMILL如何不设置夹持的情况下进行机床加工仿真

国际金属加工网

　　PowerMILL如何不设置夹持的情况下如何进行机床加工仿真？【延伸阅读如何设置使Powermill在某个区域的中心切入和切出】
　　
　　加工仿真时，仿真机床将刀具或刀具夹持装夹在装夹点处, 而刀具路径编程过程中我们可能并不希望过早地定义刀具夹持，在这种情况下如果进行加工仿真则可能就会看不到刀具，为此可：
　　1、首先通过仿真工具栏输入仿真机床，
　　2、在PowerMILL树浏览器中，右击将仿真的刀具路径名称，从弹出菜单中选取附加激活刀具路径到开始选项。在没定义夹持时我们会看到下图所示情景：

　　

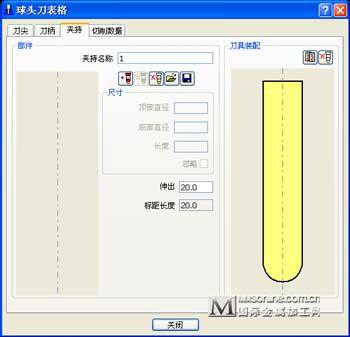

　　3、为看到定义夹持后的仿真效果，我们必须修改刀具定义。为此可从PowerMILL树浏览器中右击仿真刀具，从弹出菜单中选取设置选项，随后选取夹持标签。

　　
　　4、在伸出域输入一和夹持长度近似的值，如20。这样就定义了刀具从机床刀夹的伸出长度。
　　5、点击标签即应用输入值。此时刀具不再装夹在机床上。

　　

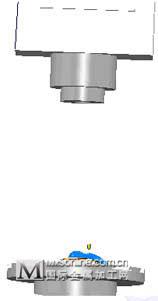

　　6、在PowerMILL树浏览器中，右击将仿真的刀具路径名称，从弹出菜单中选取附加激活刀具路径到开始选项。在没定义夹持时我们会看到下图所示情景：

　　
　　为此我们即可看到真实的刀具路径仿真。
　　
