不再有轴承抱死现象的最佳拍档:iglidur Q2 重载型轴承与镀铬轴

  【编者按】在工程机械和农业机械的重载回转应用中,轴承往往需要承受很高的磨损。易格斯 iglidur Q2 滑动轴承与Ovako 镀铬轴的配合经过系列测试,证明其具有很低的磨损率。


  易格斯工程塑料轴承由特殊的自润滑塑料制成。它们适用于高轴承负载,并且免润滑免维护。易格斯 iglidur 工程塑料轴承已经在重载型应用领域有了很长时间的实践,如在工程机械和农业机械——iglidur Q2重载型材料具有极高的机械强度。(参阅易格斯抗干扰TPE护套以太网电缆CAT6A具有高品质屏蔽结构

  相比金属轴承,iglidur 不会造成轴承系统抱死。相比常规金属材料的轴承,iglidur更具有价格优势。材料可承受120 MPa 的压力,特别适用于高负载的液压回转应用。易格斯工程塑料轴承具有以下优点:

  •免润滑, 免维护

  •耐腐蚀

  •高机械强度

  •吸震性

  •耐灰尘与污垢

  •补偿倾斜和下垂

  几经验证

  在易格斯,塑料轴承会持续不断地与一系列不同的材料进行搭配磨损测试,因为找到最合适的轴至关重要。

  我们得到的最佳配合使用的轴为来自Ovako 生产的镀铬轴。测试在30 MPa 的压力下进行。测试轴承为尺寸20mm长度20mm的型号。测试压力为12,000 N,相当于一辆1.2吨的汽车。回转角度为60度,运动频率为30次每分。

  以黄铜套作为参考对象。金属轴承在轴的接触面上会产生划痕,而 iglidur Q2 轴承则不会。与iglidur Q2 配合使用的轴没有产生明显的磨损,对于硬化的镀铬轴(Cromax 482IH)和非硬化的轴(Cromax 280X)都没有明显的差异。这种组合实现了非常高效和低成本的衬套/螺栓连接。

  干运行,免润滑

  重载型应用的另一成本点在润滑。机械加工部件需要润滑头和定期保养,会产生很大的支出。使用 iglidur 的机械就可以免润滑,干运行。

  如果轴承免润滑,那就无需对轴进行免腐蚀保护。基于这一点,Cromax 轴由于经过镀铬处理非常适合。

  经过测试,免维护的Q2轴承与Ovako轴的搭配将即将上市。

  技术细节

  iglidur Q2重载型材料

  经过不断的拓展,2011年推出的iglidur Q2 重载型轴承现在有了更丰富的产品范围。iglidur Q2 75mm的尺寸带或不带衬套的版本有了全部的长度尺寸。重载型应用的关键在材料,要求材料能够很高的负载,承受120 MPa的静载,如用于重载回转应用如液压应用。iglidur Q2的材料特点:

  •免润滑,免维护

  •耐磨损,承载高负载

  •用于污垢和灰尘环境

  •高性价比

  应用领域为:农业机械,商用车,夹具结构,工程机械及其它机械。

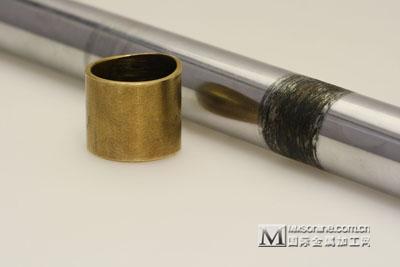

  图片注解1913-01:在测试过程中“带润滑的黄铜衬套”造成轴的磨损非常严重。测试由于150,000次运行后抱死,最后不得不放弃。

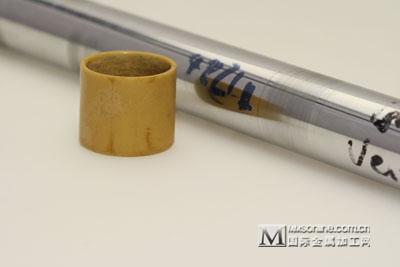

  图片注解1913-02:iglidur Q2 配合Ovalo公司的Cromax 轴,几乎不产生任何磨损。200,000次运行后没有任何磨损。



图片注解1613-03:德国GKN Walterscheid公司的Andreas Höck在农业机械上实现了塑料轴承的创新应用。免润滑免维护 iglidur 工程塑料轴承用于工况恶劣的草料收割机过载保护系统。
