液压缸的结构

3.2液压缸的结构
3.2.1缸体组件

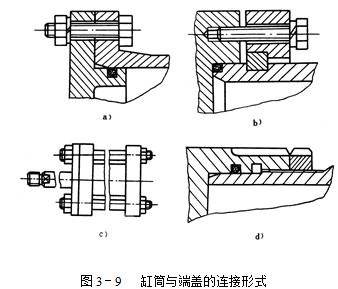

缸体组件包括缸筒、前后缸盖和导向套等,缸体组件中缸筒与端盖的连接形式很多,如图3-9图示。

 法兰式连接,结构较简单,易于加工和装配,连接可靠,缺点是外形尺寸较大。铸铁、铸钢和锻钢制的缸体多采用法兰式(图3-9a)。用无缝钢管制作的缸筒,常用半环式连接(图3-9b)和螺纹连接(图3-9d)。这两种连接方式,结构紧凑、重量轻。但半环式连接,须在缸筒上加工环形槽,削弱缸筒的强度;螺纹连接,须在缸筒上加工螺纹,端部的结构比较复杂,一般用于外形尺寸小、重量轻的场合。较短的液压缸常采用拉杆式连接(图3-9c)。这种连接具有加工和装配方便等优点,其缺点是外形尺寸和重量较大,拉杆受力后会拉伸变长,影响密封性。还有焊接式连接,其结构简单,尺寸小,强度高,密封性好,但焊接时易引起缸筒变形,也不易加工,故使用较少。
3.2.2.活塞组件

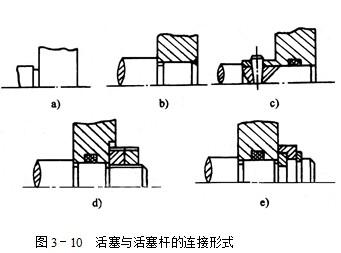

活塞组件包括活塞和活塞杆,活塞和活塞杆连接形式有多种,如图3-10所示。整体式连接(图3-10a)和焊接式连接(图3-10b),结构简单、轴向尺寸小,但损坏后需整体更换,常用于小直径液压缸。锥销连接(图3-10c)易加工、装配简单,但承载能力小,且需有防止锥销脱落的措施,适用于轻载液压缸。螺纹连接(图3-10d)结构简单、装拆方便,一般需要有螺纹防松装置。由于加工螺纹削弱了活塞杆的强度,因此不适用于高压系统。卡环式(图3-10e)的强度高,结构复杂、装卸方便,用于高压和振动较大的液压缸。

3.2.3液压缸的缓冲
液压缸的缓冲装置是为了防止活塞在行程终了时和缸盖发生撞击。常见的缓冲装置如图3-11所示。
(1)环状间隙式缓冲装置 图3-11a为圆柱形环隙式缓冲装置,活塞端部有缓冲柱塞,当柱塞运行至液压缸端盖上的圆柱孔内时,缸筒内的油液只能从环形间隙δ处挤出去,这时活塞减速制动,从而减缓了冲击。图3-11b为圆锥形环隙式,环形间隙δ将随伸入端盖孔中距离增长而减小,从而获得更好的缓冲效果。
(2)可变节流式缓冲装置 图3-11c为可变节流式缓冲装置。在其缓冲柱塞上开有几个均布的三角形节流沟槽。随着柱塞伸入孔中距离的增长,其节流面积减小,冲击压力小,制动位置精度高。
(3)可调节流式缓冲装置 图3-11d为可调节缓冲装置。当缓冲柱塞伸入端盖上的内孔后,活塞与端盖间的油液须经节流阀2流出。可根据液压缸的负载及速度的不同对节流口大小进行调整,能获得理想的缓冲效果。当活塞反向时,压力油经单向阀1进入活塞端部,使其迅速启动。

.2.4液压缸的排气
液压系统中混入空气后会使其工作不稳定,产生振动、噪声、低速爬行及启动时突然前冲现象。要保证液压缸的正常工作,必需排除积留在液压缸内的空气。对运动平稳性要求较高的液压缸,两端有排气塞。图3-12所示为排气塞结构。工作前拧开排气塞,使活塞全行程空载往返数次,空气即可通过排气塞排出。空气排净后,需把排气塞关闭,液压缸便可进行正常工作。

小        结
液压缸是执行元件,功用是将液压能转换为机械能,从而驱动工作机构工作。
液压缸按结构分,可分为活塞缸、柱塞缸、摆动缸。
活塞缸可分为活塞运动和缸体运动两种形式,两种形式的运动范围不同。
活塞缸分单活塞杆缸和双活塞杆缸,两种形式的速度与推力有不同的特点。
差动缸的推力和速度的计算,差动缸常用于组合机床液压系统中。
6.液压缸的缓冲装置有环状间隙式、可变节流式、可调节流式缓冲装置。
7.缸体组件中缸筒与端盖的连接形式有法兰式连接、半环式连接、螺纹连接和拉杆式连接。
8.活塞和活塞杆连接形式有整体式连接、焊接式连接、锥销连接、螺纹连接和卡环式。
