世博阳光谷灯光系统中的以太网交换机

        项目介绍
        世博轴地面钢结构主体由6个巨大的“阳光谷”组成，其中最大的顶部直径97米，底部直径20米。将为城市中巨大的景观轴线和标志物得以永久保留 ，成为未来上海都市空间景观和城市交通的主轴。鉴于Moxa曾在北京奥运水立方的灯光控制系统中的出色表现，此次世博轴的灯光控制系统中，选择Moxa交换机作为系统通讯网络的保障。

        系统需求
        ◆实时性：阳光谷上高达60，000盏LED灯，且要由一台灯光控制器对所有灯光进行控制。灯光控制器要同时接收到命令使灯光的切换同步，而灯光控制服务器发送命令的间隔非常的小，通常间隔为10ms/次。
        ◆带宽大：6万多盏灯，服务器每10毫秒就要让灯光变幻一次颜色，传输的数据量非常的大，要求交换机带宽高(数据量大，发送的时间间隔小)。
        ◆宽温：产品必须应对炎炎夏日和寒冷冬日的考验。
        Moxa解决方案
        整个世博轴灯光控制系统的网络共划分为三层，分别是核心层、汇聚层和接入层，Moxa根据网络特性提供了不同的产品。
        核心层：网络主干部分称为核心层，核心层的主要目的在于通过高速转发通信，提供可靠的骨干传输结构，因此核心层交换机应拥有更高的可靠性和吞吐量。Moxa推荐采用EDS-G509，这是一款9个全千兆端口的网管型工业以太网交换机，最大可以支持5个光纤端口，能将现存网络升级到千兆或者建立一套全千兆的骨干网络。千兆传输能够增加带宽，以达到更高的网络性能。核心层的EDS-G509分别连接灯光控制服务器和汇聚层的EDS-518A交换机，千兆带宽也满足了带宽大的需求。
        汇聚层：汇聚层是多台接入层交换机的汇聚点，它必须能够处理来自接入层设备的所有通信量，并提供到核心层的上行链路，因此汇聚层交换机与接入层交换机比较，需要更高的性能，更少的接口和更高的交换速率。在这里，Moxa的EDS-518A成为汇聚层交换机。因为世博轴上有6个阳光谷，因此在每个阳光谷上放置一台EDS-518A，向上连接核心层的EDS-G509交换机，向下接入层的EDS-308T和EDS-316T交换机。EDS-518A具有2个千兆端口和16个百兆端口，可提供高效能的以太网络连接功能及多种实时网管功能，高信赖度的质量能确保系统24小时不间断地运作。
        接入层：接入层目的是允许终端用户连接到网络，因此接入层交换机具有低成本和高端口密度特性。Moxa EDS-308T和EDS-316T均属于即插即用的非网管型工业以太网交换机，他们分别提供了8个和16个百兆端口，用于连接大量的灯光控制器。
        整个灯光控制系统网络采用星型架构，服务器到灯光控制器之间最多经历3台交换机，可保证数据的实时性，相对于环网架构的优势在与他只经历了3台交换机能更好的满足对实时性的要求。

[DividePage:NextPage]

    此外，Moxa所有交换机都具有工业等级的设计，IP30等级的外壳，支持冗余电源输入，导轨安装方式等。此外，由于接入层的交换机的工作环境比较恶劣，因此EDS-308T和EDS-316T都选用了宽温产品，能支持-40~75℃的温度，应用范围更广泛。

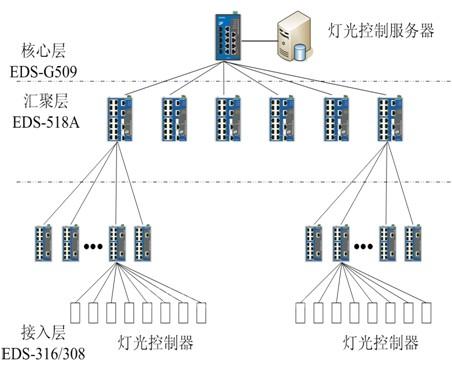

    系统配置图
