安全仪表系统的发展与市场分析

编者语：随着安全仪表系统标准被更好地认识、理解和接受，以及全球制造业向中国和印度扩张，安全仪表系统的需求日益增加，安全仪表系统市场有了极大增长。ARC Advisory集团2008年一份名为《安全和关键控制系统全球展望－2012年前市场分析和预测》的报告指出，全球安全系统市场总值将从2007年的14亿多美元增长到2012年的25亿多美元，年复合增长率超过12％。

    安全仪表系统的市场

    随着安全仪表系统标准被更好地认识、理解和接受，以及全球制造业向中国和印度扩张，安全仪表系统的需求日益增加，安全仪表系统市场有了极大增长。ARC Advisory集团2008年一份名为《安全和关键控制系统全球展望－2012年前市场分析和预测》的报告指出，全球安全系统市场总值将从2007年的14亿多美元增长到2012年的25亿多美元，年复合增长率超过12％。

    如今大多数安全仪表系统(SIS)供应商，例如ABB、GE、霍尼韦尔、Invensys、罗克韦尔、西门子和横河等，都同时是基本控制系统(BPCS)供应商。没有涉足BPCS业务的SIS供应商则有HIMA 和ICS Triplex。新进入这一领域的公司则有艾默生、RTP和MTL。但是艾默生提供的结合了Delta V控制系统的Delta V SIS，自2005年底销售以来获得了相当大的市场份额。RTP的2500和MTL的Safety Net最近才获得TV的安全应用认证。

    目前，欧洲、中东和非洲是安全系统最大的市场，其次是亚洲和北美。北美市场正在缩小，而中国和印度领军的亚洲市场在迅速膨胀。大多数亚洲国家市场都比欧洲市场增长快，但由于欧洲市场本身规模大，亚洲市场要在规模上赶上欧洲还需要几年。另外，由于日本继续在安全保护领域使用继电器或逻辑器件，其可编程安全系统市场依然很小。

    自从IEC 61508通用安全标准、IEC 61511以及ANSI/ISA-84.00.01过程安全标准颁发以来，全世界的生产商对于安全问题有了新认识。都在进一步寻求高效的安全系统来进行保护。这导致对SIL2系统的需求增加，而对SIL3系统日益冷落。

    据"Safety Instrumented Systems (SIS) in China"不完全统计，2006年中国的安全仪表系统购置总数477台，约7.42亿元市场规模。Invensys- Triconex作为主要供应商，约占中国市场的三分之一。在中国的主要供应商有：

    ABB A/S

    GE Fanuc Automation

    HIMA Paul Hildebrandt

    Honeywell Safety Management Systems

    ICS Triplex

    Invensys-Triconex

    Rockwell Automation

    Siemens

    横河电机有限公司

    安全仪表系统一般用作紧急停车系统（ESD）、燃烧管理系统（BMS）、火焰瓦斯检测系统（F&G）、高压保护系统（HIPPS，High Integrity Pressure Protection System ）和PL防护系统（PPS）。

安全仪表的组成

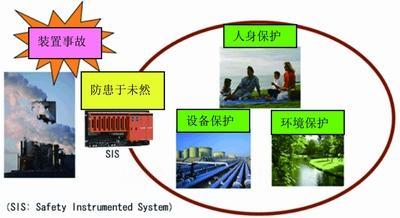

安全仪表的作用

    安全仪表系统的发展

    冗余机制的变化

    安全保护系统从20世纪60年代开发，以气动和继电元件为主。到70年代，由简单的继电器系统发展为微处理器和可编程序调节器（PLC或PC），并且由单回路系统发展为冗余系统和容错系统。SIL3安全度等级是石油化工行业的最高安全等级。而最新等级的产品则符合SIL4的要求。从70年代开始产生于航空领域的三重冗余多数表决机制（TMR, Triple Modular Redundancy）开始用于安全系统。90年代，国外一些大公司推出三重化(TMR)、冗错功能的系统，如图14所示。如美国Woodward公司的Micro Net TMR系统、Triconex公司的Tricon系统、Honeywell公司的FSC系统、英国ICS Triplex公司的Regent系统等。目前，三重冗余和两重冗余两分天下。近期又有CPU的四重冗余(QMR，2oo4D)技术和软件冗余技术出现，如HIMA的H41q/H51q系统。容错机制是指一个和多个元件或部件出现故障时系统仍能继续运行的能力。容错系统能发现故障并排出故障的影响。新型SIS（如TRICON）可以实现系统所有部件和部分相关设备故障的容错特性。容错手段主要是冗余、自诊断和在线维护修理。

    现在还有一个能灵活配置的理念。如HIMA公司的HIMax产品支持xMR架构，即X=1，2，3，4，分别构成无冗余，二重、三重、四重冗余。

    经验统计，SIS的系统故障比例是，传感器为40%，控制器为10%，执行机构为50%。因此执行机构的可靠性是关键。随之产生了二重化电磁阀、切断阀及在线部分行程试验（PST, Partial Stroke Test）系统。

    霍尼韦尔推出一组安全仪系统运行状况和可靠性测量系统（SIS-Health Monitoring），帮助专业人员监控安全仪表系统(SIS)的运行状况和可靠性。通过精确监控系统状态，减少对其进行的不必要的维护，并能够将导致安全事故和工厂意外停机的故障减至最少。SIS-Health Monitoring可支持更出色的工作实践，从而能够使安装和运营成本减少20%~30%。报告显示，有超过20%的工厂事故是由SIS维护和测试错误导致的。很多情况下，由于无法精确监控系统状态，工厂会不断地进行SIS维护和测试。这种不必要的维护使人为错误增多，从而导致更多的系统故障。此外，缺乏可靠性数据也会带来不必要的SIS工程工作，从而导致系统故障。 霍尼韦尔的SIS-Health Monitoring是一套可通过自定义设置满足特定工厂要求、条件和过程需求的工具箱，包含以下两个模块：健康监控本地可靠性数据库(SIS-Health Monitoring Local Reliability Database)适用于任何SIS。SIS-Health Monitoring可根据站点仪表的故障行为确定可靠性和安全性能特征，例如趋势和故障率等。健康监控分析工具箱(SIS-Health Monitoring Analysis Toolset)可支持操作人员分析、验证和优化SIF可靠性及其安全完整性水平(SIL)。

     安全系统与控制系统的集成

    以前，工厂控制系统和安全系统往往分别设计、分别建设，主要原因是控制系统的可靠性不足以保证安全系统的可靠性。由于近10年来PLC和DCS技术的发展，其可靠性大幅度提高，成本降低，柔性增强。相反，安全系统仍然遵守一些陈旧的技术和标准，配线成本膨胀，检验时间过长，系统更新困难。因此，人们开始对陈旧的安全系统提出了疑问。

    德国PROFIBUS协会（PNO）在1999年初，在PROFIBUS的基础上，提出了PROFI  safe安全应用接口标准，使安全系统与控制系统通信和集成成为可能。目前，已有包括石油化工在内的3000多套系统应用。其优点是：（1）PROFIsafe 和PROFIBUS标准功能的系统可以共存、连接和通信；（2）大幅度降低电缆成本和设备成本；（3）设备诊断和状态监视变得简单；（4）减轻了维护人员和设计人员的技术负担；（5）备品备件还可减少。由于现场总线技术也通过了SIL认证，故安全系统也可和现场安全仪表产品、现场总线（HART、Foundation Field bus）、DCS产品、工厂仪表设备资产资源管理系统（PRM）集成，使用统一的人机界面和工作站，功能大大增强。

     机组诊断与SIS的集成

    分析压缩机机组故障及其诊断的特点，引入模糊集合概念和模糊控制理论，将维修专家形成的故障现象模型与实际进行比较，对运行情况进行评定，建立压缩机机组故障诊断模型，应用于机组控制和诊断过程，能有效地减少人为因素影响，使得故障诊断准确、快速。通过对故障诊断的分解，应用模糊数学的基本原理，选定典型故障现象和原因，分析其对应关系，确定其权重以及模糊关系矩阵。再经过系统组态，将压缩机诊断系统模块集成到机组保护系统。使压缩机机组以最佳控制方案，并且在非满负荷工况下，效率高，操作范围宽，运行安全，具有足够的灵活性和可靠的防喘振保护性能。通过掌握工艺过程和压缩机的操作性能，对压缩机机组故障进行分析和研究，进行压缩机机组的故障诊断，从而使压缩机控制系统达到最佳化和最优化。

    构成一体化的安全监控系统

    与模拟技术、仿真培训、专家系统、知识系统等整合、融合，组成完整的安全管理系统。

    国内制造商和服务商悄然兴起

    以北京康吉森安全工程公司和北京昊图自动化工程公司为代表，希望有能力在未来成为安全工程公司（Safety Engineering Company）。不仅是安全仪表系统的生产制造商、供货商，而且在流程工业的风险评估、安全等级划分、安全系统设计等安全生命周期的各阶段展开工作，成为集安全产品、工厂一体化安全解决方案与安全咨询为一体的安全工程公司。主要工作方向是大型石化工业安全仪表系统国产化的研发；大型石化工业机组控制系统国产化的研发；组建安全评估咨询团队，提供安全和可靠性评估报告；组建由安全认证工程师组成的国际水平的工程师队伍， 确保工程质量；开展国际交流，在中国推广IEC61508和IEC61511标准的应用等。
