多功能工业控制器人机界面一体机在自动送料控制领域的应用--自动送料控制器

本产品研发制造商：深圳市精敏数字机器有限公司

简介：
JMDM数控冲床送料/滚轮送料控制系统是深圳市精敏数字机器有限公司在积累多年业内丰富的工业控制经验的基础上，收集和总结业内客户各种典型送料功能需求，而自主研发的一款功能较完善、集成多种典型送料机控制功能的高端多功能数控滚轮送料控制系统。软件功能丰富完善，基本涵盖了送料控制所有的功能，且支持个性化功能和开机界面定制；硬件为JMDM-2011集成多功能型工业控制器，具有高清液晶LCD蓝屏显示、方便的人机交互界面、高精度高速度、抗强干扰能力、功能强大、稳定可靠等特点,可控制1路步进/伺服电机高速运动，脉冲频率高达400KHZ！
该控制系统带文本显示，使用时通过按键直接操作；开机界面可设置机械制造商公司名及联系方式，为贵公司免费打广告，让生意旺起来！运行界面显示“设定送料长度，产量计数，状态，段数”其中“设定送料长度”指送料系统正在送料的长度，“产量计数”指送料完成的产品数量，状态指系统正在运行的状态，有“运行”“停止”“手动”三种，段数指系统正在运行的送料段数。实为集巧妙、大方、人性于一体的控制系统。

一、主要技术参数：
1）主控芯片芯片：高性能工业级进口高速运动控制专用芯片；8位高性能单片机作为运算控制芯片，程序空间为64K；
2）数据存储空间：32K字节的数据存储器，可以用来保存参数等数据，断电数据不丢失；
3）输入点：12路光电隔离数字量输入，NPN输入形式，输入电流：10mA；其中有两路可作中断源，用来高速计数；
4）输出点：8路光电隔离数字量输出，集电极开路输出形式，最大输出电流为1A，输出频率可以达到20KHz，可控制气缸、电磁阀、继电器等；
5）1路高速脉冲输出：脉冲频率为200KHZ，最高可达400KHZ，精确控制1路步进电机或伺服电机；
6）时钟芯片：内部采用了时钟芯片DS12C887，可作时间运算和时间控制；
4）电源：主电源（内部工作电源）为5V直流电；外部电源为12～24V直流电；
5）通信接口：1路标准的RS232串行通信接口，可以与电脑等上位软件通信，也可与多个控制器之间联机工作；
6）程序写入方式：可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
7）系统可靠性：系统采用光电隔离和启用内部看门狗及严格的高频滤除特性，并有专业的电源监控电路使系统工作稳定可靠，无死机现象；
8）显示屏：3.7英寸高清晰蓝色LCD液晶屏显示，192*64点阵，可显示12（字/行）*4（行）个汉字，也可显示图形数字符号等；
9）人机交互界面：有16个薄膜轻触开关，可在线设置多种参数；
10）外形尺寸：紧凑型机壳，控制器机壳尺寸：160mm*80mm*50mm，可用螺钉安装；
11）软件：采用C语言编程，编程灵活、功能强大；

二、功能简介：
1）开机界面可定制显示送料机厂家信息，免费为厂家打广告；
2）可设定冲床、滚轮送料过程涉及的多种参数，包括：
多个送料段数（正在运行的送料段数）、每个送料段数的送料长度、产量计数（送料完成的产品数量）、系统正在运行的状态状态（运行、停止、手动）、自动送料速度、手动送料速度、加减速时间、送料轮大小、每转脉冲等；
3）突出的亮点功能：具有无料检测、送完输出检测、系统急停/暂停/启动、产品数量计数清零、产量计数到达或无料停机时有报警输出功能；
4）密码设置功能：系统参数设定权限的密码；
5）可实时实现高精度、高速的定位、定时、速度控制；
6）适用场合：适用于冲床、滚轮送料机的送料控制；在各种强电磁、高频干扰等环境恶劣的工业场合运行稳定可靠。

三、JMDM-2011集成多功能型工业控制器的应用案例：
目前已广泛应用于气缸、电磁阀、继电器、步进及伺服电机、比例阀控制、变频器控制等高速、高精度模拟量输入输出、数字量输入输出场合。在全国各地已成功、广泛应用于称重筛选器、滚轮送料机、自动售水机、制袋机、冲床送料机、自动钻孔机、自动输送机、粉碎机、印刷机、切割机、压粉机、压力测试仪、液压控制器、激光控制器、多路温度控制器等要求高精度、高速度控制的场合或设备，并远销海外。

四、使用说明：

（一）、运行画面
1.开机时系统进入开机画面，此时显示“XXXXX”公司的公司名称和联系方式；
2.开机时系统进入自动运行画面，此时按启动按钮则能正常运行；

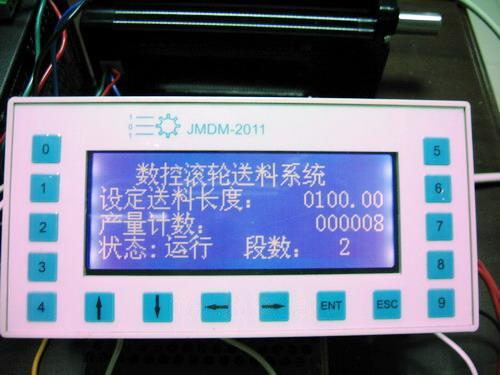

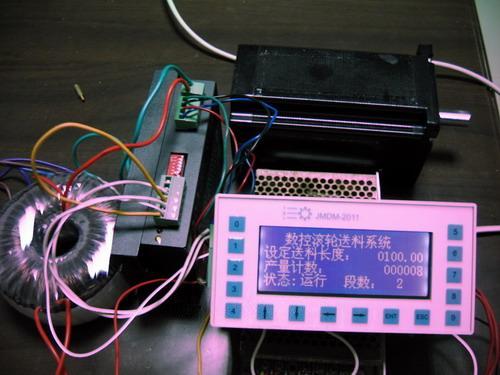

3.开机画面显示后进入运行画面，此时液晶显示屏中上部显示“数控滚轮送料系统”；左下角显示“设定送料长度，产量计数，状态，段数”，其中“设定送料长度”指送料系统正在送料的长度，“产量计数”指送料完成的产品数量，状态指系统正在运行的状态，有“运行”“停止”“手动”三种，段数指系统正在运行的送料段数。

（二）、参数修改
1.如何进入设置状态
上电后控制器直接进入运行状态，并处于停止时此时按面板上的“ESC“按钮可进入设置状态。
2.如何修改参数
上﹑下﹑左﹑右四个方向键用于移动光标，选择要改变的数字。当光标到达要改变的数字时，输入你想设定的数字，数字就定下来了。
设置状态的特征是液晶屏的右半边有一个光标，且按上﹑下﹑左﹑右四个方向键时可使光标移动。
3.如何设置参数
参数设置画面共有五个，即主设置画面、第二设置画面、第三设置画面、密码设置画面、系统参数设定画面。
主设置画面：
    一段送料长度：即第一段送料设定的送料长度；
        0000.00——9999.99 单位：毫米
    二段送料长度：即第二段送料设定的送料长度；
        0000.00——9999.99 单位：毫米
    三段送料长度：即第三段送料设定的送料长度；
        0000.00——9999.99 单位：毫米
    四段送料长度：即第四段送料设定的送料长度；
        0000.00——9999.99 单位：毫米
第二设置画面：
    五段送料长度：即第五段送料设定的送料长度；
        0000.00——9999.99 单位：毫米
    六段送料长度：即第六段送料设定的送料长度；
        0000.00——9999.99 单位：毫米
    设定送料段数：即一次送料过程所运行的不同送料长度的次数；
        1——6            单位：段；
    设定产量：    即设定加工的产品数量；
        00000——99999 单位：个
第三设置画面：
    设定送料速度：即设定送料运行过程中的送料速度；
        0000.00——9999.99 单位：毫米/秒
    无料检测使能：即使能冲床送料系统的无料检测的功能；
    0——1 设为0时则关断无料检测功能，设为1时则使能无料检测功能
    送完输出使能：即每次送料完成后使能输出一个信号；
    0——1 设为0时送料完成有输出，设为1时送料完成没有输出。
密码设置画面：
    请输入密码：即进入下一页的系统参数设定要输入的密码；
    000000-999999 系统设定的密码是654321；输入正确就可以进入下一页的系统参数设定，输入错误则不能进入系统参数设定画面。
系统参数设定画面：
    手动送料速度：即设定手动运行时的送料速度；
        000.00——999.99 单位：毫米/秒
    加减速时间：即设定送料过程中的加减速时间；
        0.00——9.99 单位：秒
    送料轮大小：即送料轮的周长；
        000.000——999.999   单位：毫米；
    每转脉冲：即伺服电机转一圈所对应的脉冲数；
        00000——99999 单位：个/转
4. 在参数设置画面下按ESC键就退出参数设置画面。

（三）、操作介绍
1.开机后进入运行画面，若需修改参数则进入参数设定画面；
2.在运行画面时按启动按钮则系统正常运行；
3.在停止时按“NUM0”键即完成产品数量计数清零；
4.系统运行时按急停键则系统马上停机，按暂停键则系统在当次送料完成后停机，再按启动按钮则系统接着运行；
5.当产量计数到达或无料停机时有报警输出。
