[图文]精敏人机界面一体控制器在送料控制中的应用

　　由于机械化的大规模普及，许多的机械生产厂家都想用机械控制自动送料。在机床厂的送料中需要测量送料的长度，并且还需要记录送料的数量。需要专门的员工计数，当没有料时，能够提醒送料的工人及时送料或者做出相应反应。这些都会影响到一个企业的运营成本与运营速度。为提高自动化程度，降低运营成本，厂家想采用机械进行自动送料控制。

 系统要求
1.自动送料，检测需要送料的长度，以便于在相应长度的时候做出动作；
2.记录送料的个数并显示数量，完成一定数量的送料过程后便于做出相应动作；
3.在送料过程中出现异常，自动报警，提醒用户解决问题。
        精敏产品方案
 　   精敏（JMDM）滚轮送料控制系统采用深圳市精敏数字机器有限公司自主研发的JMDM-2011工业控制器，实现了高精度、高速的定位、定时和速度控制。功能较强、稳定可靠、抗干扰能力强。
        开机显示“送料各段送料的长度，产量计数，运行状态，段数”。可以设定送料长度，送料速度，送料数量。送料停止时报警。
系统简介
一、运行画面
　　1.开机时系统进入开机画面，此时显示“精敏”公司的公司名称和联系方式；
　　2.开机时系统进入自动运行画面，此时按启动按钮则能正常运行；

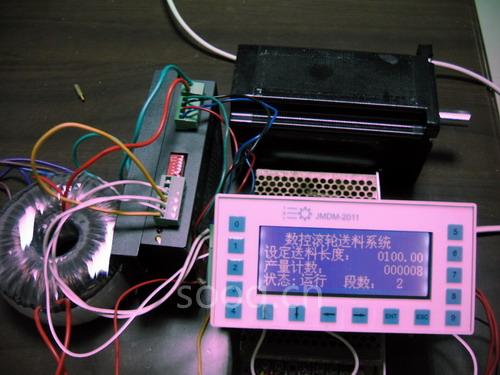

　　3.开机画面显示后进入运行画面，此时液晶显示屏中上部显示“数控滚轮送料系统”；左下角显示“设定送料长度，产量计数，状态，段数”，其中“设定送料长度”指送料系统正在送料的长度，“产量计数”指送料完成的产品数量，状态指系统正在运行的状态，有“运行”“停止”“手动”三种，段数指系统正在运行的送料段数。
二、参数修改
1.如何进入设置状态
　　上电后控制器直接进入运行状态，并处于停止时此时按面板上的“ESC“按钮可进入设置状态。
2.如何修改参数
　　上﹑下﹑左﹑右四个方向键用于移动光标，选择要改变的数字。当光标到达要改变的数字时，输入你想设定的数字，数字就定下来了。
　　设置状态的特征是液晶屏的右半边有一个光标，且按上﹑下﹑左﹑右四个方向键时可使光标移动。
3.如何设置参数
　　参数设置画面共有五个，即主设置画面、第二设置画面、第三设置画面、密码设置画面、系统参数设定画面。
主设置画面：
    　一段送料长度：  即第一段送料设定的送料长度；
        0000.00——9999.99  单位： 毫米
    　二段送料长度：  即第二段送料设定的送料长度；
        0000.00——9999.99  单位：毫米
  　  三段送料长度：  即第三段送料设定的送料长度；
        0000.00——9999.99  单位：毫米
    　四段送料长度：即第四段送料设定的送料长度；
        0000.00——9999.99  单位：毫米
第二设置画面：
    　五段送料长度：即第五段送料设定的送料长度；
        0000.00——9999.99  单位：毫米
    　六段送料长度：即第六段送料设定的送料长度；
        0000.00——9999.99  单位：毫米
    　设定送料段数：即一次送料过程所运行的不同送料长度的次数；
        1——6            单位：段；
    　设定产量：    即设定加工的产品数量；
        00000——99999  单位：个
第三设置画面：
    　设定送料速度：即设定送料运行过程中的送料速度；
   　  0000.00——9999.99  单位：毫米/秒
   　 无料检测使能：即使能冲床送料系统的无料检测的功能；
   　 0——1 设为0时则关断无料检测功能，设为1时则使能无料检测功能
    送完输出使能：即每次送料完成后使能输出一个信号；
    　0——1  设为0时送料完成有输出，设为1时送料完成没有输出。
密码设置画面：
   　 请输入密码：即进入下一页的系统参数设定要输入的密码；
   　 000000-999999  系统设定的密码是654321；输入正确就可以进入下一页的系统参数设定，输入错误则不能进入系统参数设定画面。
系统参数设定画面：
    　手动送料速度：即设定手动运行时的送料速度；
        000.00——999.99  单位：毫米/秒
   　 加减速时间：  即设定送料过程中的加减速时间；
        0.00——9.99  单位：秒
   　 送料轮大小：即送料轮的周长；
        000.000——999.999   单位：毫米；
    　每转脉冲：即伺服电机转一圈所对应的脉冲数；
        00000——99999  单位：个/转
　　4. 在参数设置画面下按ESC键就退出参数设置画面。
三、操作介绍
　　1.开机后进入运行画面，若需修改参数则进入参数设定画面；
　　2.在运行画面时按启动按钮则系统正常运行；
　　3.在停止时按“NUM0”键即完成产品数量计数清零；
　　4.系统运行时按急停键则系统马上停机，按暂停键则系统在当次送料完成后停机，再按启动按钮则系统接着运行；
　　5.当产量计数到达或无料停机时有报警输出。
