MCGS最新产品nTouch系列人机界面的PTSN通讯方案

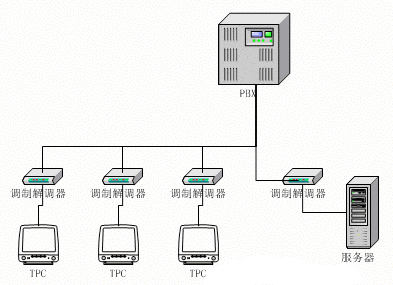

一、方案图

二、方案说明
      本方案有几种变化形式。
1、单台TPC永久连接
      这种方式中，服务器使用一台Modem通过电话网连接到一个TPC上。由服务器往TPC拨号或者TPC往服务器拨号均可。连接断线后MCGS自动重新拨号保持连接。使用这种方式可以保证1～3秒内上位机的数据显示刷新一次。同步上来的历史数据也最多。
2、多台TPC永久连接
　　这种方式中，服务器对每一台TPC使用一个Modem和一条电话线，保持对每台TPC的连接。这种方式数据刷新比较快。但是这种方式由于运营代价比较高，很少使用。对于有内部电话网的单位，可以考虑使用这种方式。
3、单台/多台TPC定时连接
　　这种方式中，服务器只有一台Modem和一条电话线。定时拨通各个TPC传送数据。这种方式中，通常传送正点实时数据，以及少量历史数据，报表数据，告警数据等等。定时拨通操作通常由上位机负责发起。少数情况由TPC端发起，但这种情况容易导致多台TPC同时拨号发生碰撞。
4、单台/多台TPC按需连接
　　这种方式中，通过脚本程序控制，最终用户可以根据自己需要，命令上位机系统拨通某个TPC获取实时数据。这种方式通常会和第三种方式结合使用，满足用户对定时任务和按需采集两个方面的需求。
5、TPC主动拨号上送数据
　　这种方式中，需要在TPC中组态策略，在某种事情发生后，自动拨号连接服务器，传送实时数据和历史数据，告警数据。传送完成后，自动挂断电话。这种方式也经常和3，4两种方式同时使用。拨号触发事件可以是定时的，也可以是由告警触发的。
