软启动技术在MORNSUNDC/DC电源模块中的应用

        MORNSUN公司多年来一直致力于各种工业级高品质DC/DC电源模块的研发与推广。2002以来，通过我公司对宽电压输入系列产品的精心研发，MORNSUN宽电压输入型产品性能已有了质的飞跃，同期推出了1W、3W、5W、10W、15W等多系列产品，均可广泛应用于工控总线、通讯等多个领域及不同行业。

　　目前的各种DC/DC转换器大多数是由硬启动电路来启动输入振荡电路，硬启动电路中，由于要求输入电流很大，所以对输入电源负载能力要求较高，特别是在电路中需要运用分布式电源以及长距离传输的情况下，这种要求就尤为明显，这样大大增加了在一定的启动电流下，电路达到一定工作电流的难度，也增加了启动电源成本、体积等，这对于在体积方面有一定要求的电路系统也十分不利。同时硬启动电路有时易导致变换器启动不良，元件被损坏等问题。如今的高速信息化时代，各行各业趋于自动化、机械化。这也就对控制电路的稳定性提出了更高的要求。一套控制系统可能由几个人就能完成控制操作，但却有成千上万的检测装置来支持，控制电路中出现的元件损坏、造成错误等问题，在系统较大的情况下，其影响程度往往不是用数字可以衡量的。

　　为了解决上述微功率DC/DC电源在实际应用中所遇到的问题：启动电流大、对启动电源要求高以及传输损耗等。MORNSUN公司在宽压输入DC/DC电源电路中采用了软启动技术，来解决以上问题。这种电路的主要优点是电路结构简单。通过对电路的改进，使启动电流降至同类产品启动电流的1/2～1/3，可以大大改善该电路的启动特性，其中最明显的就是大大降低了对前级电源瞬输出态功率的要求，从一定程度上可以对前级电路起到保护作用。特别适合应用在程控交换机以及工控总线领域，在这两种电路中MORNSUN宽压产品的软启动技术，起到的效果尤为明显。


以下是对在工控总线领域里应用十分广泛，标称24V输入电压电路的实例说明：

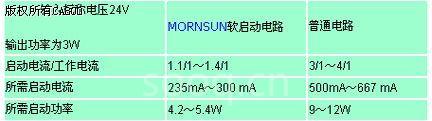

　　对于工控24V电源总线来说，实际线上电压一般在18～36V之间，绝大部分产品的启动电流为其满载工作电流的3～4倍，即当一个输出功率为3W的产品在18Ｖ电压下工作时，所需启动电流为500mA～667mA，需9～12W功率的前级电源才可以启动一个DC/DC电源模块，而同时带动多个模块时所需的功率将更大。

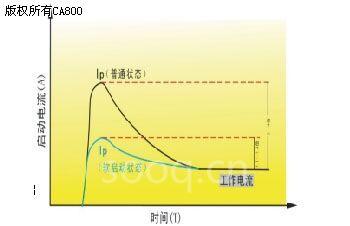

　　而采用软启动后，其启动电流仅为输入电流的1.1～1.4倍，即假使转换效率为78％，在18V输入电压工作时电流为214mA，则所需启动电流仅为235 mA～300mA，所需前级电源功率也仅为4.2～5.4W，为保证安全工作，使用6W的启动电源已绰绰有余了。即使同时带动5个DC/DC模块，只需25～30W的功率即可。而且在长线供电的工控条件下可以实现更远的传输距离。

　　MORNSUN宽压系产品输入输出隔离电压可选1000VDC3000VDC。产品的输出稳定性好，输出电压精度可达±2％。产品输入、输入出功率有3W、5W、10W、15W等。产品温度漂移系数≤0.03％/℃。采用多种保护电路，可持续短路，自恢复。目前MORNSUN拥有行业内最小的单、双输出SIP封装宽压产品，产品在电路板中所占的面积仅为2cm2，启动电流仅为目前同类产品启动电流的1/2～1/3。

　　综合来说，MORNSUN的宽压产品已将产品的内部电路升级，其优化的部分包括输入电路的启动、输出部分的稳压、低压失控、转换效率、温度特性、纹波、噪声等方面的，同时在这些方面我们拥有多项专利及独创技术。在品质方面，由资深品质工程师管控来料及产品整个流程，并对产品进行半成品、成品性能测试及老化测试，以保证客户使用不良率低于950PPM。MORNSUN的宽压系列产品已在电力电子、工业自动化、现场总线、能源、交通、楼宇自动化、消防安全、医疗设备、石油化工、环境保护及汽车电子等领域中得到广泛验证和认可，并与一些国内外知名的企业建立了长期的战略伙伴关系。
