AC60系列变频器与人机界面通讯应用

AC60型变频器采用国际标准的MODBUS通讯协议。用户不仅可通过PLC、上位机、主站变频器实现集中控制，还可以与触摸屏进行直接对话，通讯更为快捷流畅，人机界面是在操作人员和机器设备之间作双向沟通的桥梁、用户可以自由组合文字、按纽、图形、数字等来处理或监控管理的多功能屏幕。使操作变得简单生动，更加人性化。

　　一、AC60变频器可与多种人机进行“一屏一机”和“一屏多机”的连接通讯。下图是MR500人机与多台变频器进行通讯的画面：

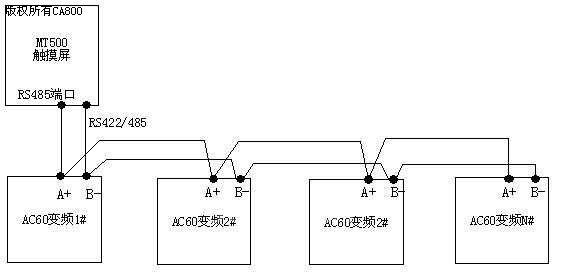

二、AC60变频器与人机“一屏多机”连接方式：

三、AC60变频器与人机之间的地址关系

　　在触摸屏中只支持Bit和Word地址类型，不支持字节、双字（D）地址类型。变频器所有字和位状态均用16进制“H”表示，如触摸屏读取数据为10进制则需要将变频器地址位转换为10进制后输入。当读或写位地址时，在触摸屏读取地址用“3X”，如读3002H（变频器状态）位地址。当读或写字地址时，触摸屏读取地址用“6X”，如读3001H（运转命令）这个字地址。

　　　另外还要确定变频器与人机之间地址是否存在一个偏移量。如有则在读取字或位地址时要加上偏移量才是要读的正确地址。

四、AC60变频器与触摸屏连接时注意事项

1、于两者之间采用的是“串行通信”，RS485端口连接必需用屏蔽双绞线。 A、B不能接反。
2、两者之间所设参数要匹配。否则将无法通讯。
3、参数设好后，确保触摸屏断电后再重新上电。
4、与电脑连接时应注意选择正确的COM端口和通信速率。

五、AC60变频器与触摸屏参数设置。
