利用集成化开关稳压器简化电源设计

　　但需要回答的问题还不仅仅局限于此。PCB设计工程师可能会来告诉你，PCB板上没有足够的空间来容纳所有选定的元件。控制器应该放在哪里？或者，MOSFET、输入电容、电感、输出电容、控制电路等等又该放在哪里？采用何种接地方案？PGND和AGND在哪里连接？为了获得最佳的电磁干扰(EMI)性能或消除噪声干扰，如何才能尽量减少AC环路？散热器应放在哪里？气流的方向如何？应该使用多少过孔？

　　上述这些问题表明，电源开关稳压器的设计不是一项简单的任务。但Intersil的集成化FET DC/DC稳压器使降压电源转换器的设计变得轻松自如。这些IC芯片内部已经解决了大多数棘手问题，并对各种配置进行了优化，如MOSFET尺寸、驱动电路、电流感应元件及限流、环路补偿、温度补偿及过热保护等。开关频率高达1MHz以上，因此可以使用小型电感和陶瓷电容，这些电感和电容是许多制造商的标准产品。最后，对于大多数解决方案，Intersil还提供了评估电路板和推荐的PCB设计，供客户参考。

　　集成化FET DC/DC转换器的优势

　　图1是一个完整的4A转换器的典型应用电路，采用ISL8014芯片。这种电路仅需极少的外部组件。图2是ISL8014集成FET硅芯片的框图。同一个芯片集成了众多的特性和功能，从而使得电源设计变得非常轻松。

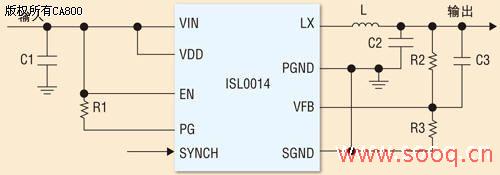

图1：4A集成FET功率转换器的典型应用示意图。

　1．内置MOSFET

　　请注意图2具有VIN管脚到LX管脚的高边功率P沟道MOSFET，以及LX管脚到PGND管脚的低边N沟道MOSFET，因此不需要再浪费时间去寻找合适的MOSFET。这些内置MOSFET与驱动电路一起，在开关频率、负载电流、输入电压、温度范围等方面可以满足广泛的应用需求。

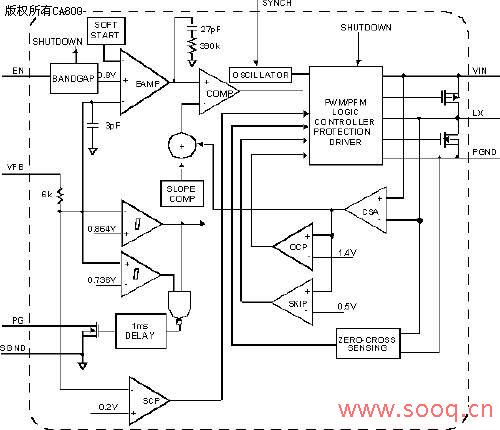

　图2：4A集成FET功率转换器内部电路框图。

　　驱动电路的上升和下降时间约为3ns，在EMI噪声和功耗之间达到了最佳平衡。非重叠时间、高边和低边MOSFET的开/关转换时间(或称死区时间)都得到很好控制，以免出现直通现象。在LX到PGND管脚之间，不需要另外使用肖特基二极管来提高效率。开关波形请见图3a和图3b。

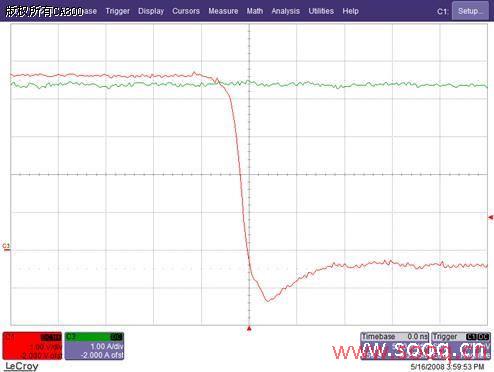

　图3a：LX 开关波形(降压)。

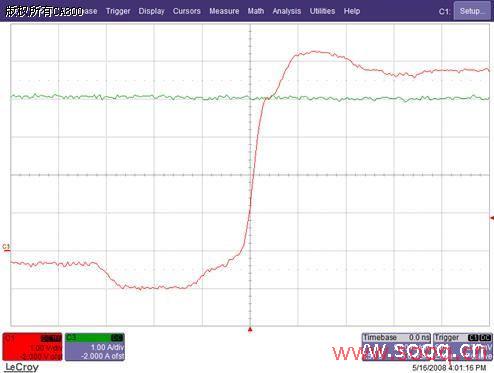

　图3b：LX开关波形(升压)。


　　2．断续模式与连续模式

　　可供设计人员选择的集成稳压器很多。对于不过分考虑成本的产品，Intersil提供一种标准的降压稳压器，该稳压器在轻载时采用断续模式(DCM)，并需要外接功率肖特基二极管。另一方面，还有很多不需要外接肖特基二极管的同步降压稳压器，可以工作在连续模式(CCM)及/或DCM模式。


　　3．内置与外接环路补偿
