PLC与工控机集成控制在汽车固定节检漏中的应用（二）

(4) 中断管理模块

针对系统中的各种中断源和所选用的微处理机的中断结构，设计相应的中断处理程序模块，包括中断管理模块和中断服务模块。

(5) 显示管理模块

用于实时更新显示图像和数据，并对报警指示灯进行管理。

(6) 时钟管理模块

包括数据采样周期定时、控制周期定时、动态刷新周期定时、及故障监视电路的定时信号等。

(7) 故障自诊断与处理模块

它是提高系统的可靠性和可维护性的重要手段，主要采取开机自检的形式，每当电源接通或复位后，系统自动执行一次自检程序，对硬件电路进行一次检测。上位机监控软件主要程序流程，如图6所示。

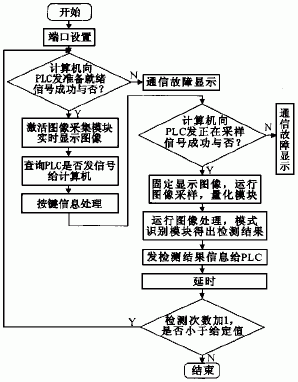

图6 上位机监控程序框图

2. PLC软件设计

PLC的程序采用了模块化设计方法，由主程序、手动控制程序、故障处理程序等模块构成。根据系统要求，PLC的I/O分配，如表1示。

(1) 输入输出信号

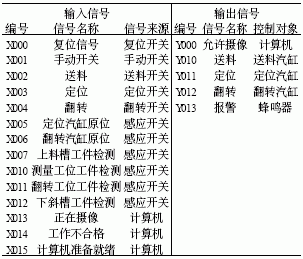

表1 PLC输入输出信号

(2) 梯形图编制

根据控制过程及输入输出信号编制出梯形图。PLC采用循环扫描方式，按梯形图从上而下，从左而右的先后顺序予以执行。同时，前后两个工件位置都进行互锁。部分梯形图，如图7示。

图7 定位工位梯形图

R001是内部继电器，表示选择“自动”，当PLC得到信号X010时，即传感器检测到定位工位有工件时，延时并输出允许摄像信号Y000，然后再延时2s（等待计算机作出判断）并且当翻转汽缸不在原位和翻转工位无工件时，输出工件可以离开定位工位信号。如果PLC接到计算机发出的“工件不合格”信号，即X014后，报警，直到按复位键停止报警。

四、计算机与PLC的通信

在计算机与PLC的集成控制系统中，一个关键的技术问题是计算机与PLC的通信问题。在本课题中，对于计算机与PLC之间的通信，我们考虑了两种实现方法：一种是利用串口通信，另外可通过I/O卡来实现。由于串口通信在实时性、可靠性、抗干扰性等方面都没有I/O卡好，又根据厂里具体情况，最后还是选用了后一种方法。I/O卡即开关量输入输出卡，在此项目中，我们选择了PCL—724，24位数字I/O卡，传输速率为300KB/s。该I/O卡具有2个八位端口（A，B），端口地址范围为200H～3FFH，两端口都可以进行输入输出操作，在进行输入输出操作时，无需进行握手，因为数据可以直接写或读到设定的端口。由PLC输入输出信号表可以看到，PLC需要接收计算机3个信号，计算机需要接收PLC一个信号。它们的通信协议定义与地址设定，如表2示。

表2  计算机与PLC的通讯协议定义与地址表

五、结束语

本系统是PLC与工控机集成控制的很好应用，投入运行后，为企业带来了可观的经济效益和社会效益。该系统在工业现场控制方面，尤其在PLC控制方面，以其卓越的控制功能和良好的性能价格比，赢得了用户的广泛赞誉。
