ADSL网络与PLC通讯方案

四、 系统概述
系统主要由力控监控软件、MOXA串口联网服务器和凯迪恩 PLC构成，这种方式的主要特点是结构分散、开放性好、稳定性强、性价比高并且扩展容易。力控软件主要负责数据采集、通讯处理、人机界面和WEB发布等工作；串口联网服务器负责将PLC的串口通讯转为以太网通讯，并将数据通过ADSL网络传递给力控软件；凯迪恩 PLC负责现场仪表和设备的通讯及数据采集和控制。主要工作方式：力控软件设在中央数据中心，数据中心有一个固定的外网IP，力控软件采用典型的C/S和B/S结构，B/S方式是作为WEB服务器，将实时数据和画面通过WEB进行发布，远端用户经过授权，无须安装任何插件，使用标准的浏览器通过固定IP或域名绑定进行访问即可在远程进行监视。C/S方式是力控软件作为标准服务器端与各分站的多个客户端（MOXA串口联网服务器）进行通讯，建立连接时由串口联网服务器主动向拥有固定IP的服务器端发出连接请求，服务器进行应答，建立网络连接之后，由力控软件主动向下位的凯迪恩 PLC发出请求，通过标准MODBUS协议与凯迪恩PLC进行通讯，MOXA串口联网服务器在中间起到透明转发的作用。整个通讯系统的拓扑结构如下图：

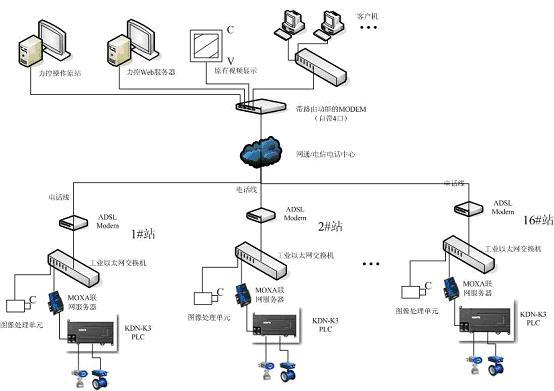

图1系统拓扑图

五、系统简介
（1）上位系统
上位系统服务器选用力控PCAUTO? WWW服务器版软件，以VC++或VB编程平台为辅助，使得数据中心监控软件具备良好的人机界面，操作直观，简便并且灵活性强等特点，可实现主要功能有：
　　1．24小时在线运行，实时采集各热用户子站的温度、压力、流量和其他运行参数，实时监测每个采集计量仪表的运行情况，而现场采集计量仪表出现故障也可以在短时间内发现，并将故障时间纪录备案，避免计量方面的损失；杜绝了用户偷汽的想法；
　　2．显示供热管网地理信息（GIS）；
3．进行整个热网数据的运行分析，具有强大的统计和数据库查询功能，可以查询任意用户任意时段内的用汽情况；实时有效的分析管线的管损情况；
4．对热用户端市电断电、采集参数异常的情况，进行报警，并记录备查；
5．根据需要自动生成结算帐单（日报表、月报表和年报表），并可以直接打印输出；
6．图表曲线功能，可以直观的反映出各个用户的用汽情况；
7．网络化设计，支持远程访问功能；
8．支持模拟屏或投影仪显示；
9．实时数据库与关系型数据库的结合使用保证了数据的稳定性和安全性。
主要特点：
1、驱动连接
力控?PCAuto?拥有丰富的I/O驱动程序，支持多种硬件设备和通信协议，可以和人机界面、实时数据库分离，充当通讯管理服务器。一台运行三维力控?PCAuto?的计算机可同时连接多种I/O设备。目前支持的设备包括：霍尼维尔、横河、福克斯波罗、费希尔等厂家的DCS通讯；凯迪恩、AB、GE、Omron、Modicon、Siemens、松下、三菱等厂家生产的PLC；Honeywell、虹润等厂家生产的调节器以及其它流行的智能仪表、智能终端；研华、研祥、中泰、康拓等厂家生产的板卡及相关的智能模块；不同厂家的变频器如SIEMENS、三菱、富士等；各种不同的UPS设备、空调设备等；支持PROFIBUS、 Can、LonWorks、MODBUS、Opto22等标准的总线设备。
2、实时数据库和力控服务器
服务器上安装力控的实时数据库作为服务器。实时数据库系统是一个分布式数据库系统，通过计算机网络实现分散控制、集中管理，力控?的分布式数据库系统可以方便的构成这种网络架构。力控?的实时数据库系统由管理器和运行系统组成，实时数据库将组态数据、实时数据、历史数据等以一定的组织形式存储在介质上。服务器分别处理各个监控对象的数据采集、历史数据保存、报警处理。
3、组态监视
集成化的开发环境：Pcauto提供集成化的开发环境和丰富的图形工具使得系统开发简便、快捷
面向对象的图形/图形工具：丰富的图形元素丰富的图形元素及超级子图精灵图库集，提供子图精灵开发工具，用户可以方便地生成自己的图库；力控?优化设计的图库，提供了丰富的子图和“子图精灵”，任意拖拽不变形，使您的工程画面精益求精。
脚本编辑功能：力控在动作脚本中提供丰富的函数，同时触发方式多样，具备自定义函数功能
安全管理：力控PCauto提供了系统的安全级管理，增强了Windows操作系统的安全性。在力控中，操作画面的显示，过程数据的写入等操作都赋予了权限管理。
监控功能：Pcauto能准确地监视和控制所有现场过程，根据现场产品特性要求，及时、快捷地调整设备和原材料，响应现场需求。精确的现场分析和及时的响应减少了浪费。
先进的报警功能：力控Pcauto方便、灵活、可靠、易于扩展的报警系统，报告系统活动及系统潜在的问题，保障系统安全运行。力控的报警可按区管理、报警优先级以及在运行时自动记录系统状态变化、操作过程等重要事件，作为非关键性报警信息。
数据管理：提供了多种数据管理功能，包括：数据的采集和管理，历史数据的存储，导出数据库及生成各种数据报表，保证系统处于最佳的运行状态
历史数据存储功能：力控Pcauto自动的采集、存储、显示历史数据，分析过程趋势，为将来查询提供了文档依据。
强大的趋势功能：Pcauto中包括实时趋势和历史趋势图，并且可以为每个图分配多个笔，趋势图中有丰富的对象颜色和属性选择，X、Y轴还可以单独组态定义，而且可以在运行环境下调整他们的属性。
数据报表功能：包括：历史报表--方便快速的历史报表生成工具，能进行日报、月报、季报、年报的生成，对数据存储的时间范围、间隔、起始时间可进行任意指定，并可以根据存储的时间进行查询历史数据，组态时在力控的绘画菜单内进行历史报表的选取。
内嵌多功能报表--灵活的报表生成方式，可以任意设置报表格式，实现各种运算、数据转换、统计分析、报表打印等。既可以制作实时报表，也可以制作历史报表。可以在报表上同时显示实时数据和任意时刻的历史数据，并加以统计处理，例如取行平均、列平均，统计出最大最小值。内嵌多功能报表提供了相应的报表函数，可以制作各种报表
模板，实现多次使用，以免重复工作，组态时 在力控的子图内。
内置数据表--内置数据表是力控开发人员总结关系数据库的特点开发出的内置实时关系数据表，利用报表模板可以将力控实时数据库的变量和报表字段进行任意绑定，可以对任意的数据进行插入、删除、遍历、存盘，内置的报表过滤器可以任意设定不同情况下的查询条件，根据查询条件对所查出的记录进行选取来参与数据处理。
冗余及双机热备：力控PCauto数据库目前支持双机热备式冗余。即可以指定一台机器为主机，另一台作为从机，从机内容与主机内容实时同步，从机实时监视主机状态，一旦发现主机停止响应，便接管控制。I/O设备只从主机接受控制指令，以免造成控制时序错乱，在这种情况下，从机不做任何组态，同步信息包括：时钟同步、实时数据库信息同步、历史数据同步。
全面支持DDE、OPC、ODBC/SQL、ActiveX、等标准：可以作为DDE和OPC的客户端，OPC客户端同时可连接不同厂家的OPC服务器，支持报警和事件，同时也可以作为DDE和OPC的服务器，可以和各种关系数据库通过ODBC/SQL进行实时历史数据向关系数据库的转储.

4．WWW功能
　 Web页面与过程画面的高度同步
　　用户往往会担心在客户端浏览器上看到的Web页面与工程组态的过程画面能否完全一致，会不会对某些图形或动画效果进行限制。而PCAUTO实现了服务器端与客户端画面的高度同步。在服务器端直接浏览的效果与在客户端用浏览器上看到的图形效果完全相同。
　　快速的数据更新
　　采用COM/DCOM技术实现底层数据通信。与其它采用JAVA虚拟机进行通信的方式相比，由于减少了解释运行的环节，因而具有更快的运行与数据更新速度。
　　多文档
　　采用独到的多文档技术。在客户端的浏览器上可以同时浏览多个过程画面。
　　企业级Web服务器
　　专为构建企业级Web服务器而设计，具备高容量的数据吞吐能力和良好的健壮性。介于现场监控层和Internet/Intranet之间，通过Web服务器管理所有的访问请求，因此不会由于多个用户请求访问而影响整个SCADA系统的功能，保证系统的可靠平稳运行。pWebView支持多达500的客户端的同时访问。
　　完全瘦客户端
　　在客户端只需要Microsoft Internet Explorer 5.0或以上版本的浏览器，就可以对现场的各种事务进行浏览、控制。无需购买其它软件或增加软件成本。
　　完善的安全机制
　　提供完善的安全管理机制。只有授权的用户才能修改过程参数。使用WEB发布时，管理员尽可安心，不必担心非法或未授权的修改。
　　简便的系统开发和维护
　　使用简便，只需在服务器上进行前期的组态和后期的维护，在客户端无需任何工作。大大的减少了系统开发和维护的工作量。易于扩展，可以有效地控制系统预算开支。
（2） 通讯服务器
每个分站的通讯服务器采用MOXA串口联网服务器产品。特点如下：
立即使您的串口设备联网
点对点连接模式，可在不使用PC的情况下经由网络连接两个串口设备
可利用简单易用的Windows Utility执行大量安装
自动侦测10/100 Mbps Ethernet
所有串口信号皆内建15 KV ESD突波保护
支持SNMP MIB-II网管功能
可通过网络/Telnet/控制器端口进行配置
配置工具可在网络上自动寻找设备联网服务器
3） 下位系统
PLC选用凯迪恩KDN PLC 产品，KDN-K3系列小型一体化可编程控制器是用于工厂自动化领域中机器控制和小规模过程控制的先进PLC产品，与市场众多的同类产品相比它是后来者，但却跨越了PLC发展的初级阶段，将多种先进技术和高级功能集成到逻辑控制器中，因此广泛适用于以下控制应用：包装机械、纺织机械、建材机械、食品机械、塑料机械、数控机床、印刷机械、中央空调、环保设备以及单一过程控制装置。
　 按国际通用分类规则，KDN-K3属于小型PLC系统，由于采用高性能处理器芯片和软件优化设计，布尔指令执行速度优于0.5μs/步。K3系列共有6款CPU模块，控制点数、内存容量、内部资源、扩展能力等依次增强，开关量控制点数从14～280点，模拟量最大40点。通过二十多种扩展I/O和扩展功能模块灵活组合，可以满足大部分该领域应用的要求。
　编程软件符合IEC61131-3标准
最大控制点数开关量280点，模拟量40点
DIO通道可自由设置输入输出功能
多种通讯方式真正实现开放性
全部自主开发，拥有100%知识产权
易学易用，符合国人编程及使用习惯
PLC系统集成了一些传统产品不具备的高级功能，这些功能也使得PLC不再仅仅是逻辑控制器，而能够胜任更复杂的控制任务。
高速计数和脉冲输出：
　　在CPU本体上集成了4路高速计数输入（30kHz）和2路高速脉冲输出（20kHz），用于精确定位和控制步进/伺服驱动装置
PID算法：
　　内置PID算法
DIO模块原理介绍：
　　DIO模块（KDN-K323-08DTX）的每一个点既可以设置成DI，又可以设置成DO，只要按手册的说明以不同形式接线即可，CPU内部为此模块分配一个输入字节和一个输出字节地址
顶调电位器
CPU模块带两个8位分辨率的顶调电位器，设定值被送入CPU内部寄存器供程序调用。
实时时钟功能
系统时钟可以设定和读取年、月、日、时、分、秒、星期
提供24V负载电源
　为方便使用，CPU模块上设计了DC24V电源输出端，用于晶体管输入点的电流源，其容量可以供100个DI点同时输入，多数情况下客户不用单独配置输入负载电源。
