AU“大师汇”AEC亮点抢先看丨同样致力绿色建造，他们为何快速又精确？

今天，小编要为大家提前透露一个即将在AU“大师汇”上分享的AEC精彩案例！意不意外！惊不惊喜！

“我们的结果表明，Insight使整个行业的设计团队能够快速且精确地优化建筑能效。”

——Clay Nesler

全球可持续发展和行业计划副总裁

Johnson Controls

更轻松、更精确地构建能耗模型

Johnson Controls International plc（NYSE：JCI）致力于构建极具创意的解决方案以打造更具可持续性的未来。从有助于打造智慧建筑的HVAC和储能系统，到有助于构建智慧城市的新一代生命安全与保护基础设施，Johnson Controls一直致力于创造更美好的世界。Johnson Controls将打造可持续建筑环境视为己任，部署了最新建筑性能分析工具以支持其内部项目和客户项目。Johnson Controls发现可以利用Insight这一分析工具在更多项目的早期阶段构建能耗模型。为什么？Insight是一款基于相关服务的工具，应用非常广泛，可通过Revit^®建模软件和FormIt^®（直观的三维草图绘制应用程序，提供Revit互操作性）进行访问。

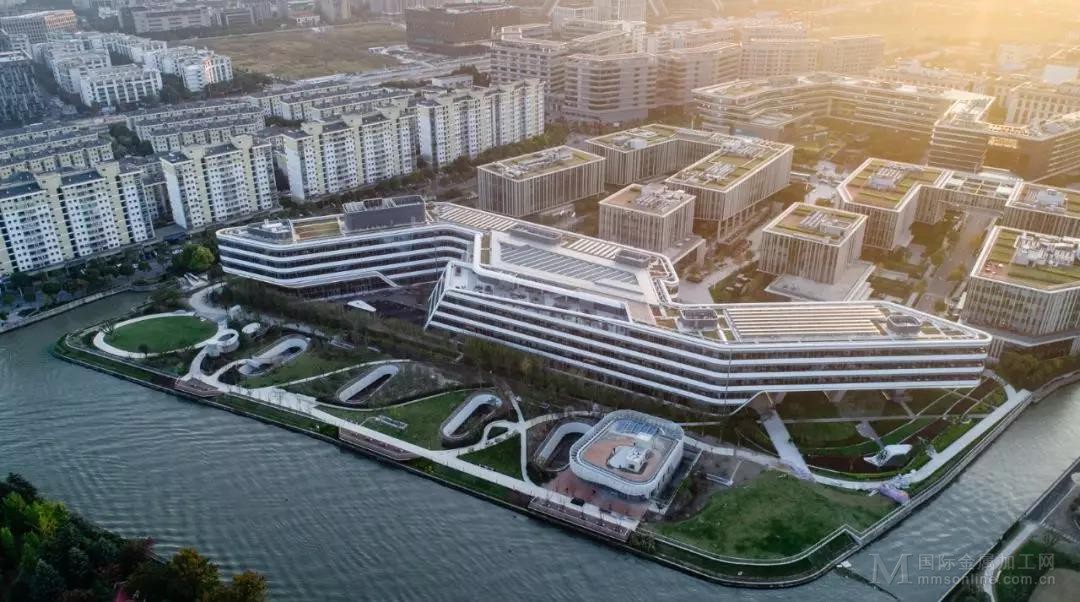

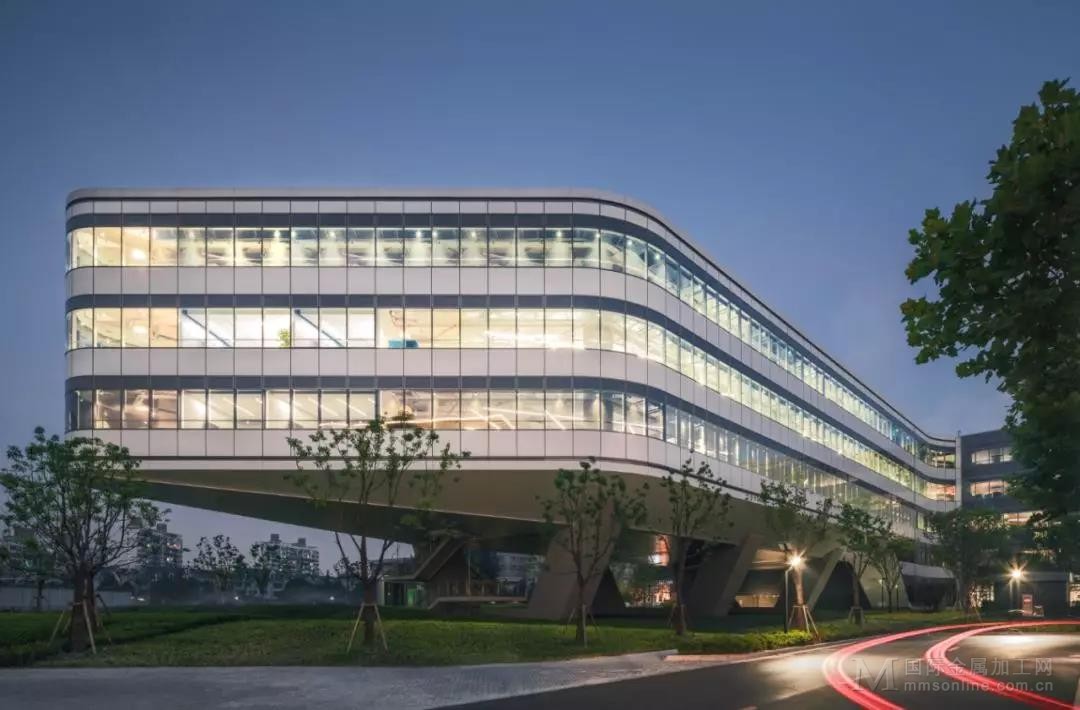

最近Johnson Controls迁入了位于中国的新亚太总部，该建筑拥有LEED白金级认证、IFC EDGE 认证、中国三星认证。Johnson Controls利用其建筑信息模型(BIM)有望实现系统调试和持续运行。作为机电系统设计领域的精英企业，Johnson Controls委派其内部绿色建筑团队在概念设计期间执行详细的整体建筑能耗分析。为了简化未来项目的分析流程，Johnson Controls改用FormIt、Revit和Insight执行基于BIM的能耗分析，以快速创建基础EnergyPlus模型，为持续系统优化奠定基础。

Johnson Controls全球可持续发展和行业计划副总裁Clay Nesler解释道：“Johnson Controls聘请了许多能耗建模专家，但这并不适用于从事新建筑设计的所有人。为了确保在实施未来项目时可以借鉴先前的经验，我们的团队使用Insight对总部项目进行了重新建模和分析。我们发现，使用Insight创建EnergyPlus模型确实可以在制定能效决策时快速获取指导性建议。”

基于相关服务的能耗分析适用于各种情况

为了设计新总部，Johnson Controls选用Gensler负责建筑设计，选用Glumac负责工程服务，选用Arup负责施工管理服务。这些团队与 Johnson Controls的建筑效益专家合作，选择使用工程建设软件集中的软件（包括 Revit）设计建筑。通过一系列先进的节能建筑技术、可再生能源和储能解决方案，Johnson Controls的工程师探索出多种方法来优化建筑性能，创造了中国首个三重认证的绿色建筑。

根据美国能源部(US DOE)创建的DOE-2建筑能耗分析引擎，Johnson Controls团队创建了一个详细的eQUEST能耗模型以支持其分析。尽管事实证明在系统设计期间eQUEST模型非常有用，但Johnson Controls想使用EnergyPlus模型（US DOE创建的新型分析引擎）作为实时预测建筑运行性能的基础。

Nesler说道：“在中国设计高性能总部时，我们采用了资源密集型能耗建模流程，但对于大多数项目而言，这并不实用。我们决定利用各个设计团队广泛使用的工具来创建EnergyPlus模型。借助Insight等基于相关服务的可扩展工具，越来越多的设计团队可以从详细的能耗分析中受益。”

缩短概念设计时间

由MasterGraphics.aec提供支持的Autodesk项目团队首先将详细模型“倒回”到某个状态，类似于建筑师在早期概念设计阶段使用的内容。他们使用FormIt快速跟踪建筑的体量几何，然后将此体量导入Revit以添加更多细节，其中包括从详细建筑模型中导入的幕墙。他们使用Insight分析和仿真能效，并生成建筑的 EnergyPlus模型。

Nesler说道：“通过 FormIt-到-Revit-到-Insight这一概念设计，可以在设计流程早期快速构建建筑性能模型。借助此工作流，有望缩短设计高性能建筑所需的时间。在概念设计阶段时间非常宝贵，期间您需要制定许多重要的建筑性能决策。一种比较常见的情形是，在概念设计期间，建筑师使用Insight作为与工程师或建筑系统供应商协作的媒介。”

几乎相同

通过Insight基于滑块的直观界面，Johnson Controls团队可以对影响能效的24种不同因素（例如，墙和屋顶构造、玻璃装配、照明和HVAC效益）进行调整。在概念设计期间，他们探索了许多设计方案以快速评估每个因素对能效产生的影响。但在此案例中，他们将参数设置为与竣工条件相对应，并将结果与建筑的原始DOE2模型相对比。

Nesler说道：“结果与使用详细eQUEST模型预测的建筑性能非常接近。设计团队可以轻松创建相似模型，在概念设计早期权衡性能。我发现，通过Insight设计团队能够为更多项目交付更高性能的建筑。”

制定更好的运行和改造决策

Johnson Controls希望使用Insight创建的EnergyPlus模型来传达上海总部的初始和持续调试情况，帮助精细调整运行状况以优化性能。后来Nesler还发现，采用此方法可以传达项目改造决策，使建筑师或工程师能够快速生成现有建筑的能耗模型并探索哪些改造投资将产生更高回报。

结果：快速且精确

Nesler发现，Insight在Johnson Controls上海总部及整个行业运行方面起着重要作用。他说道：“我们的结果表明，Insight使整个行业的设计团队能够快速且精确地优化建筑能效。”

“通过FormIt-到-Revit-到-Insight这一概念设计，可以在设计流程早期快速构建建筑性能模型。借助此工作流，有望缩短设计高性能建筑所需的时间。”

——Clay Nesler

全球可持续发展和行业计划副总裁

Johnson Controls

讲师介绍：

饶良平先生

北京江森自控有限公司 能源部中国区经理

饶良平现就职于北京江森自控有限公司，工作经验超过20年，涉足的技术领域包含了绿色建筑，全过程系统调试，节能咨询，室内空气品质解决方案，节能管理软件开发，HVAC设计，能源管理等。他同时还是上海理工大学联合培养硕士生导师。
