最理想的金属切削材料：Tiger•tec® Silver

　　瓦尔特开创了金属切削材料的新纪元。继推出世界首创的 "PVD Tiger" 之后，瓦尔特又向市场推出了全新的产品，新一代的CVD涂层切削材料Tiger•tec® Silver。现场测试和试验结果表明，其在性能上获得惊人的提高。

　　“新一代的涂层有望在2到3年后在CVD涂层领域出现”，瓦尔特图宾根总部切削刀具材料研发经理Jörg Drobniewski在2007年瓦尔特论坛开幕词上这样预测。2到3年是金属切削材料研发的一个典型周期。而现在新一代的切削刀具材料诞生了。它的名字是Tiger•tec® Silver。它有着耀眼的外观。具有新型TiCN指示涂层的后刀面闪着银光，而前刀面和前一代产品一样呈亮黑色。为了便于辨别磨损，瓦尔特保留了经典的双色涂层特点。

　　简而言之：由于对于硬度韧性比的要求，硬质合金刀片都需要CVD或PVD涂层工艺（化学气相沉积/物理气相沉积）。PVD涂层工艺的温度比CVD涂层要低数百度，从而保持了硬质合金基体的韧性。因此PVD涂层具有非常出色的韧性，但是高温耐磨性要差很多。而CVD涂层正好相反。这也就确定了我们的研发方向：改善PVD涂层材料的高温耐磨性和CVD涂层材料的韧性。瓦尔特首先在市场上推出了PVD三氧化二铝涂层的"PVD Tiger"，在高温下也具有优异的抗磨损特性，这是以前所有PVD涂层材料都无法达到的。现在，作为姐妹产品的Tiger•tec® Silver又将推向市场，它具有及其出色的韧性，这也是它和现有CVD涂层材料的最本质区别。创新的技术，包括预处理、涂层和后处理工艺，使这一切变为现实。“先前的Tiger•tec® 产品，我们成功的改善了涂层的残余内应力。Tiger•tec® Silver技术则又向前迈出了一步：材料自身的抗裂纹和抗磨损能力也得到了极大改善，并且这样的改进对其原本出色的高温耐磨性能没有任何负面影响。由于目前市场上还没有可以与其匹敌的产品，所以它完全称的上世界首创。” Jörg Drobniewski这样解释道。在实践中，上述特点都提高了加工工艺可靠性。研发经理强调：“目前还没有其他CVD硬质合金切削材料可以和‘理想切削材料’如此地接近”。理论上，“理想切削材料”源于“橡胶金刚石”，同时具有绝对出色的硬度和韧性。（图4）

出色的耐热冲击特性

　　具有飞跃技术的银虎还具有另一重要优势：非常适合湿加工。CVD涂层的切削材料通常都推荐干式加工。而Tiger•tec® Silver既可以湿加工又可以干加工。之前提到的材料韧性改善也使刀片具有了出色的耐热冲击性能。

　　Tiger•tec® Silver将被逐步地推向市场。在中短期时间内，现有的CVD涂层刀片将完全被新的银虎刀片所替代，包括车削，铣削和钻削刀片。初期将推出通用材质WKP35S（S代表银虎）用于铸铁和钢件材料的铣削(ISO-K, ISO-P)。

　　现有的Tiger•tec® 材质WKP35已经占据行业巅峰好多年了，但是现场测试证明，作为继任者WKP35S完全超越了前辈。加工42CrMo4热处理材料，刀具寿命提高了70%。与市场上的其他产品相比，区别是非常明显的：性能提高100%，甚至更多。

　　现有一测试案例。一机械加工厂使用Xtra•tec® F4042台肩铣刀（D=63mm, Z=6）测试了新的WKP35S切削材质。加工零件是一个大型的焊接中空框架，材料为ST37钢。零件长4500mm，宽500mm。需要铣削的最大平面为框架顶面和底面的内平面，尺寸大约为3500mm x 500mm。加工平面上已钻有很多孔，加工难度因此而增加。材料由于焊接而出现硬化，严重影响刀具寿命。

　　原先使用的标准铣刀，其寿命只能加工完一个内平面。而安装WKP35S的F4042铣刀在相同参数下不仅可以加工完两个内平面，而且还可以加工该零件的其他表面（切削参数：Vc= 400m/min， fz= 0.2mm， ap= 1.5-3.0mm， ae≤ 60mm；粗加工）。这个案例也是一个典型的湿铣案例。零件又高又长，在加工过程中容易产生振动，这对刀具和切削材料是非常严峻的考验。测试结果令用户非常满意，并且同意在其工厂内进行更多试验，从而得到该新型切削材料在其他应用中的潜力。

图1：Jörg Drobniewski

说明：Jörg Drobniewski，瓦尔特切削刀具材料研发经理，关于Tiger•tec® Silver：“目前还没有其他CVD硬质合金切削材料可以和‘理想切削材料’如此地接近”。照片：Läpple

图2：Tiger•tec® Silver刀片

说明：新型Tiger•tec® Silver切削材料，其名字来源于其闪亮的银色后刀面。而前刀面同前一代产品一样呈现黑色。瓦尔特保留了经典的双色涂层特点，可以很容易地辨别磨损状态。

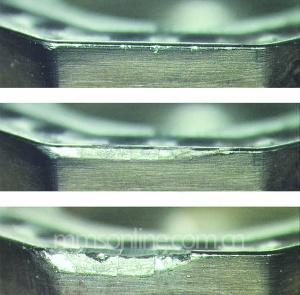

图3：切削刃

说明：从下到上依次为：标准刀片，Tiger•tec®，Tiger•tec® Silver在铣削42CrMo4热处理材料后的切削刃状态。出色的高温耐磨性和优异的韧性使Tiger•tec® Silver成为刀具寿命冠军。

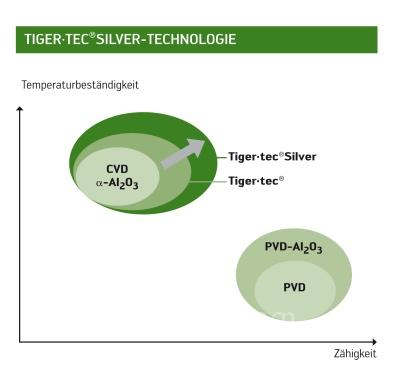

图4：高温耐磨性/韧性表

说明：理想的切削刀具材料必须具有出色的高温耐磨性和优异的韧性，因此位于图表的右上角。最新的Tiger•tec® PVD涂层切削材料（"PVD Tiger"）和CVD涂层切削材料（Tiger•tec® Silver）正朝着这个方向前进。

图5：刀具寿命比较表

说明：对于刀具寿命，现有的WKP35已经处于行业领先位置，但是银虎WKP35S又向前“跨出了”一大步。

Walter, Walter Titex and Walter Prototyp – 同一旗帜下的三大强势品牌:

　　作为一家全球性的集团公司，瓦尔特主要研发、生产和销售用于金属加工的精密刀具。瓦尔特旗下聚集了3个业界知名的核心品牌，Walter、Walter Titex和Walter Prototyp 。瓦尔特总部在德国南部Tuebingen市，全球约有2,800名员工，约50个分公司和销售伙伴。

　　品牌Walter创建于1919年，是业界知名的可转位硬质合金和PCD刀具系统生产商，产品覆盖车、铣、钻等金属加工领域。品牌Walter Titex 则是业界知名的高速钢和整体硬质合金钻头及铰刀生产商。品牌Walter Prototyp 则以创新、带高科技涂层的高速钢、整体硬质合金螺纹加工刀具和铣刀闻名于金属加工业。Walter 品牌中更新增了万耐特可转位刀片系列，扩充了非标刀具的范围如复合运动刀具等。

www.walter-tools.com

媒体联系:

瓦尔特（无锡）有限公司

市场部 徐华

Tel. 86-510-85372047

E-mail:hua.Xu@walter-tools.com

声明：本网站所收集的部分公开资料来源于互联网，转载的目的在于传递更多信息及用于网络分享，并不代表本站赞同其观点和对其真实性负责，也不构成任何其他建议。本站部分作品是由网友自主投稿和发布、编辑整理上传，对此类作品本站仅提供交流平台，不为其版权负责。如果您发现网站上所用视频、图片、文字如涉及作品版权问题，请第一时间告知，我们将根据您提供的证明材料确认版权并按国家标准支付稿酬或立即删除内容，以保证您的权益！联系电话：010-58612588 或 Email:editor@mmsonline.com.cn。
